ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ТЕЛЕВИЗОРОМ

9

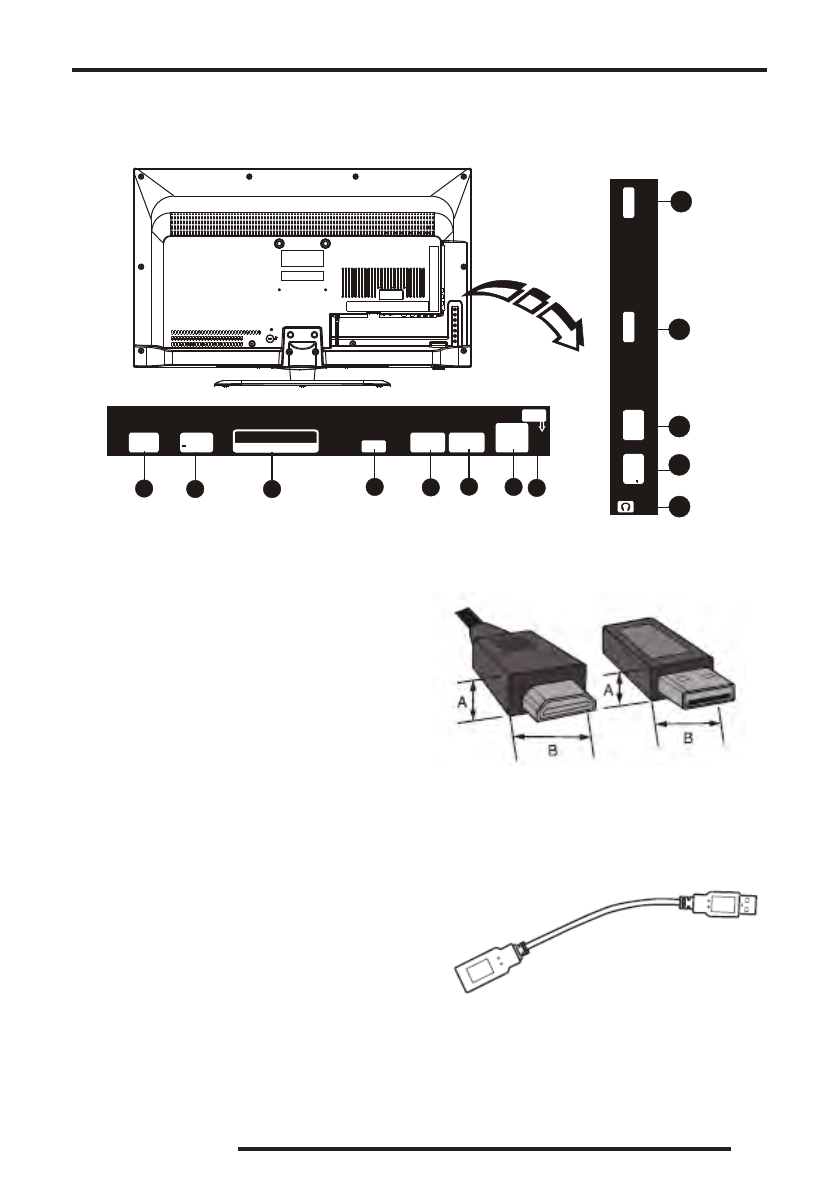

Разъемы телевизора и их назначение

1.   S/PDIF OUT – Разъем для подключения цифро-

вого аудио усилителя/ресивера

2.   USB1 / USB2 - разъемы для подключения USB

устройств.

3.   HDMI1, HDMI2, HDMI3 – Разъемы для подключе-

ния аудио / видео оборудования

4.    PC  IN  -  Разъем  для  подключения  ПК  (видео)

через VGA-кабель.

5.    PC  AUDIO  IN  –  Разъем  для  подключения  ПК

(аудио) / HDMI.

6.   ANT/DVB-T/ C – разъём для антенны.
7.  DVB-S: Гнездо для подключения антенны

DVB-S / DVB-S2

9.   PCMCIA – слот для карты доступа CI/CI+.

10.   EARPHONE – разъем для подключения наушников.
11. LAN IN – Разъем для кабеля компьютерной сети.

  Размер входного разъема HDMI кабеля не дол-

жен превышать 10 мм (А) х 20 мм (В).

  Размер входного разъема USB не должен пре-

вышать 7 мм (А) х 18 мм (В).

  Если вы не можете подключить устройство USB

напрямую к телевизору, используйте удлини-

тельный кабель.

2

9

3

10

11

P

C

M

C

IA

US

B1

 5

V

5

0

0

m

A

H

D

M

I1

IN

L

A

N

IN

P C I N

PC

AUDIO IN

DVB-T/C

5V, 80mA

AV IN

DVB-S

13V-19V

SAT

400mA

4

5

6

7

8

S / P D I F

O U T

USB2

 5 V 5 0 0 m A

H D M I 3

H D M I 2

H D M I I N

1

2

3

8.   AV IN – Разъем для получения видеосигнала от

DVD- проигрывателя.
