РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДКЛЮЧЕНИЕ

ВНЕШНЕГО ОБОРУДОВАНИЯ

ВНИМАНИЕ:

Перед тем, как подключить к телевизору какое-ли-

бо устройство, либо отключить устройство от

телевизора, отключите питание телевизора и

устройства, выполните необходимые соединения,

затем включите питание телевизора и подклю-

ченного устройства. Когда вы отключаете или под-

ключаете сетевой шнур питания или сигнальный

кабель, то держите его за вилку (изолированную

часть) и не тяните за кабель. При выполнении сое-

динений убедитесь, что контакт плотный, т.к. в

противном случае качество изображения может

быть низким.

Конфигурация задней стенки видеомагнитофона

может быть различной. При подключении цвета

штекеров соединительных кабелей должны совпа-

дать с цветами разъемов, к которым они подклю-

чаются.
Информацию о просмотре сделанных видеозапи-

сей смотрите в руководстве по эксплуатации ваше-

го видеомагнитофона.

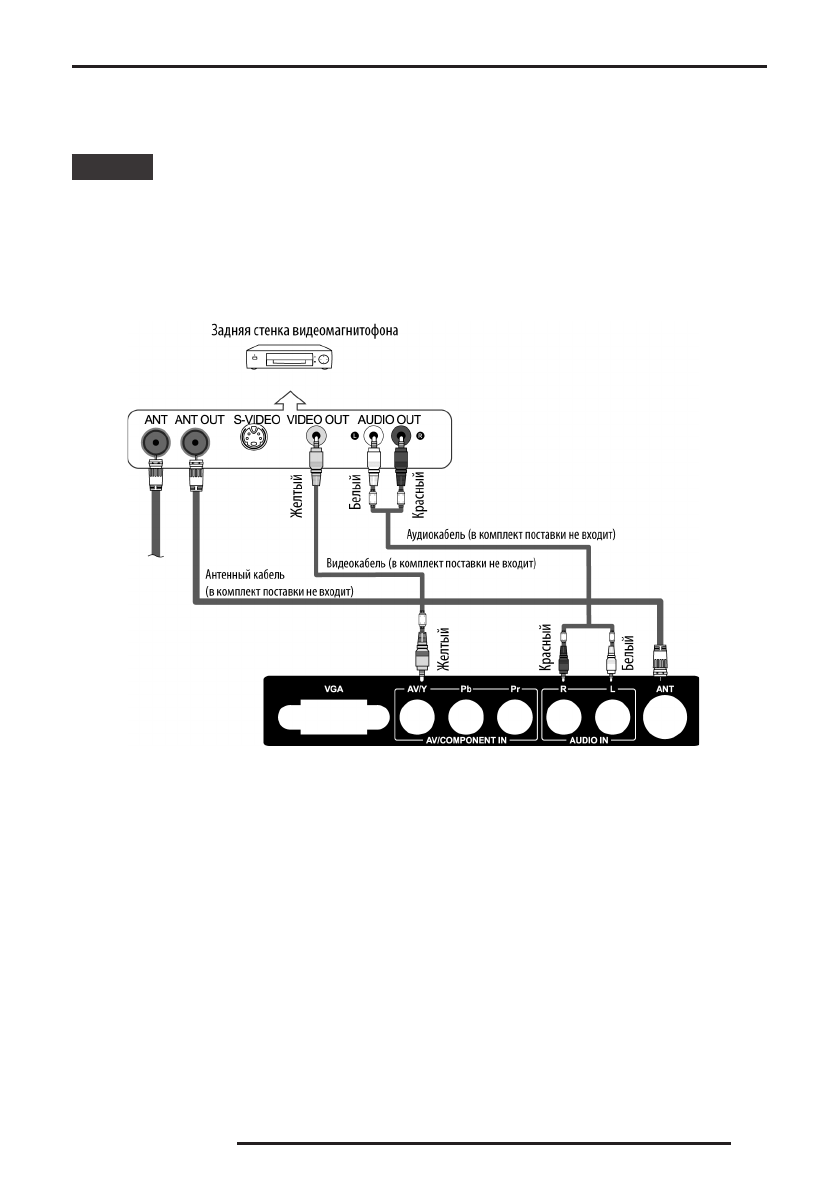

1.  Отсоедините от телевизора антенный кабель

(если вы его уже подсоединили).

2.  Подключите антенный кабель к входному гнез-

ду ANT IN для подключения антенны на задней

стенке видеомагнитофона.

3.  Антенным кабелем соедините выходное гнездо

ANT OUT видеомагнитофона с входным гнездом

ANT.

4. Видеокабелем соедините видеовыход VIDEO

OUT на задней стенке видеомагнитофона с ви-

деовходом AV/COMPONENT IN (AV/Y) телевизо-

ра.

5.  Аудиокабелем соедините парный аудиовыход

AUDIO OUT R-L на задней стенке видеомагнито-

фона с парным аудиовходом AUDIO IN (R-R) те-

левизора.

6.  Если видеомагнитофон имеет моно аудиовы-

ход, используйте соединительный аудиокабель

или переходник Y-типа.

ПОДКЛЮЧЕНИЕ ВИДЕОМАГНИТОФОНА
