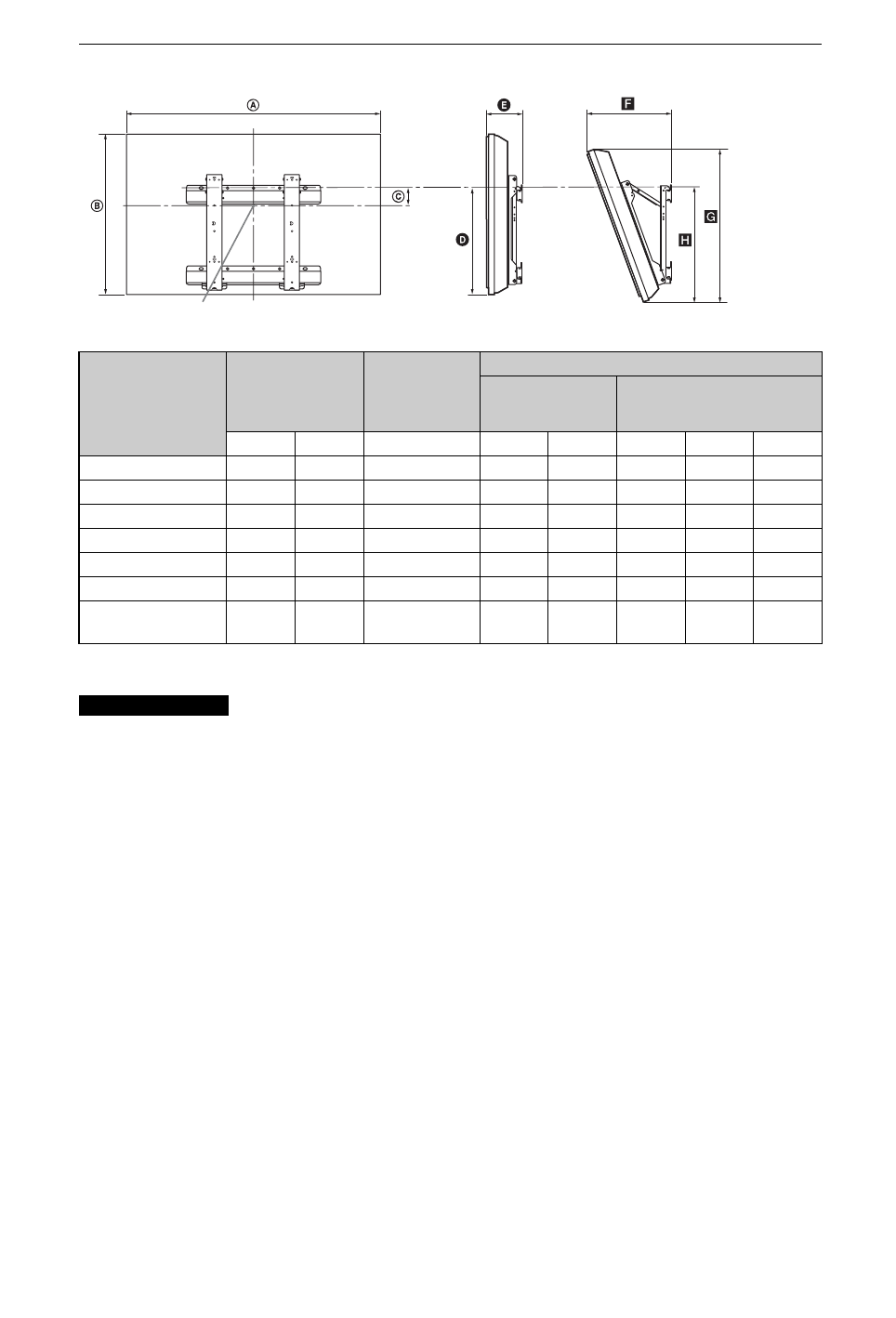

Таблица установочных размеров телевизора

Единица измерения: см

Рисунки над таблицей могут немного отличаться в зависимости от установки.

Стена, на которую будет устанавливаться телевизор, должна быть достаточно
прочной, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес
устанавливаемого телевизора. Для определения веса см. раздел “Технические
характеристики” (стр. 14).

Название модели

KDL-

Размеры

экрана

Координата

положения

центра

экрана

Длина для каждого угла установки

Угол (0

°

)

Угол (20

°

)

A

B

C

D

E

F

G

H

55EX505

132,4

 79,5

 2,5

 42,8

16,5

41,3

75,2

46,6

46EX505

112,7

67,6

8,4

42,6

16,1

36,9

64,0

46,3

46HX705

115,4

70,4

8,4

43,9

16,2

37,7

66,2

48,0

40EX508/40EX505

99,2

59,9

12,2

42,6

15,9

34,1

56,7

46,3

40HX705

102,3

62,8

12,2

43,9

16,0

34,9

59,1

47,9

37EX505/37EX504

92,1

56,4

14,0

42,7

15,7

32,7

53,3

46,2

32EX508/32EX505/
32EX504

80,0

49,7

17,2

42,6

15,6

30,3

47,0

46,1
