2

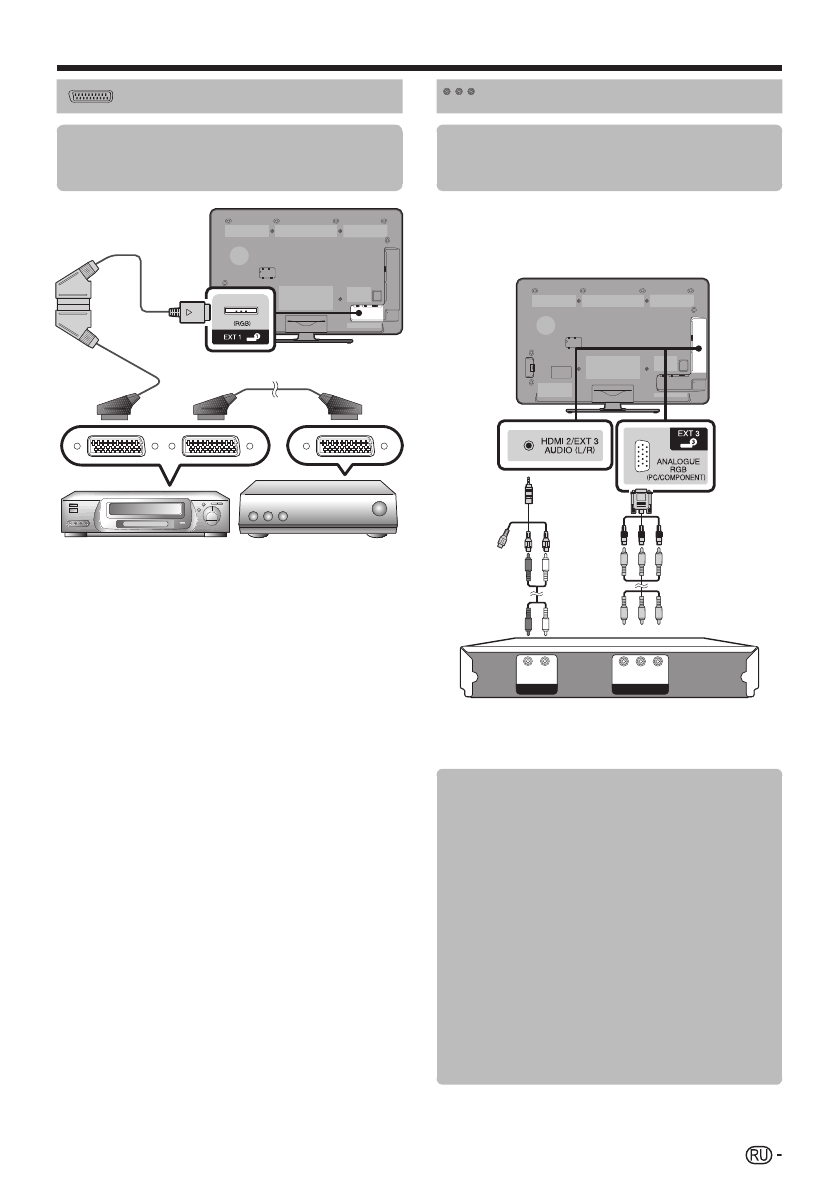

Подключение SCART

Примеры подсоединяемых устройств

Видеомагнитофон

DVD-плеер/рекордер

E
E





Видеомагнитофон

Декодер

Кабель SCART (входит в комплект)/Переходной кабель
Кабель SCART





ПРИМЕЧАНИЕ

В случаях, когда декодеру необходимо получить сигнал от телевизора,

обязательно выберите гнездо EXT 1, к которому подключен декодер, в

пункте «Ручная настройка» в меню «Устан. аналогового» (Стр. 32).

Вы не сможете соединить видеомагнитофон с декодером при помощи

полнопроводного кабеля SCART в случае выбора опции «Y/C» для

гнезда «EXT 1» в меню «Выбор ввода».

•

•

Y

P

B

(

C

B)

P

R

(

C

R)

Компонентное подключение

Примеры подсоединяемых устройств

Видеомагнитофон

DVD-плеер/рекордер

E
E

В случае подключения DVD-плеера/рекордера или другого

устройства для записи к гнезду EXT 3, Вы сможете

наслаждаться точным воспроизведением цветов и высоким

качеством изображений.

L

R

AUDIO

Y

P

B

(C

B

)

P

R

(C

R

)

(G) (B) (R)

COMPONENT





Кабель AV (входит в

комплект)/Переходной

кабель



Компонентный кабель

RGB (входит в комплект)/

Переходной кабель



После подключения

Необходимо правильно выбрать источник ввода

и настройки входного сигнала для компонентного

подключения, чтобы получить высококачественное

изображение через гнездо EXT 3.

Выбор компонентного сигнала

Нажмите кнопку

b

 для выбора «EXT 3» в

меню «Ввод», а затем нажмите кнопку

;

.

Перейдите к пункту «Меню» > «Установки» >

«Опция» > «Настройка терминала» > «Выбор

входа» и выберите «Компонент».

Настройка аудиовыхода

Перейдите к пункту «Меню» > «Установки»

> «Опция» > «Настройка терминала» >

«Вход для ПК» > «Выбор аудио» и выберите

«Видео+аудио».

E

1

2

Подключение внешних устройств
