25

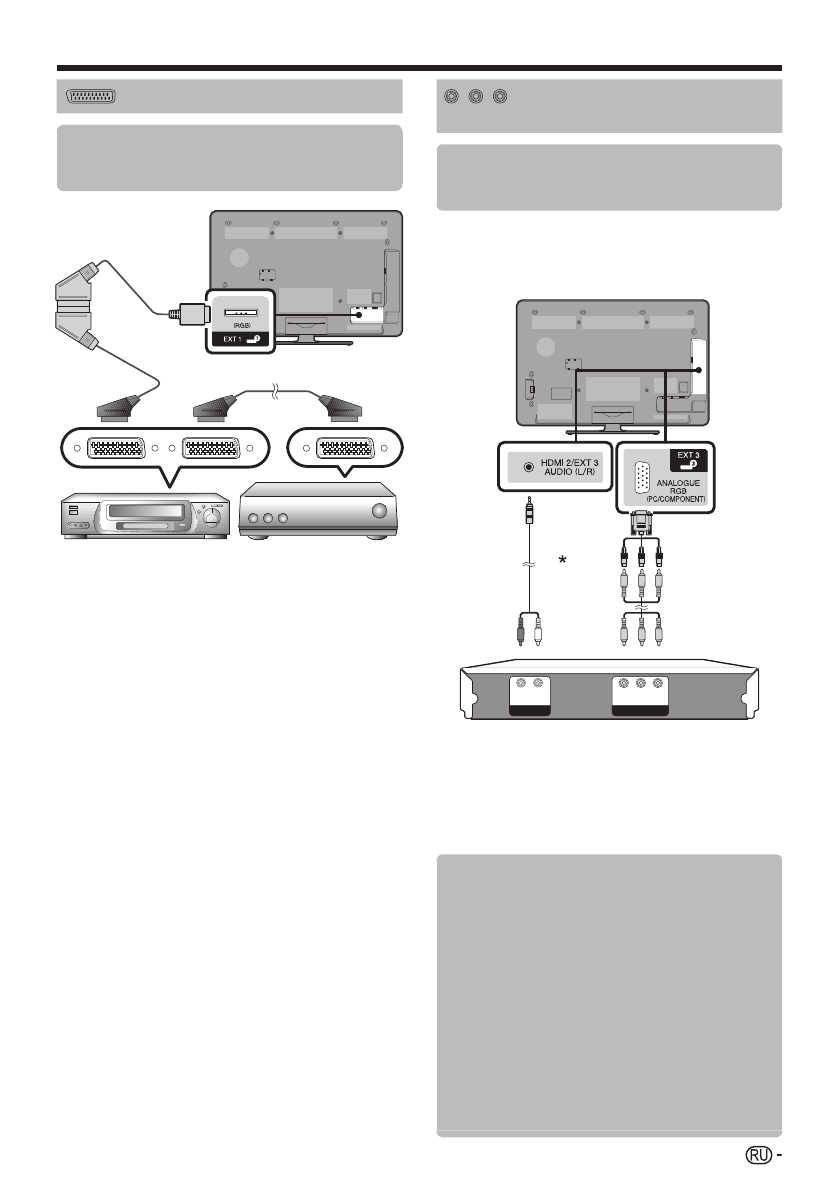

Подключение SCART

Примеры подсоединяемых устройств

E

Видеомагнитофон

E

DVD-плеер/рекордер





Видеомагнитофон

Декодер

q

Кабель SCART (входит в комплект)/Переходной кабель

r

Кабель SCART

ПРИМЕЧАНИЕ

•

В случаях, когда декодеру необходимо получить сигнал от телевизора,

обязательно выберите гнездо EXT 1, к которому подключен декодер, в

пункте «Ручная настройка» в меню «Устан. аналогового» (Стр. 36).

•

Вы не сможете соединить видеомагнитофон с декодером при помощи

полнопроводного кабеля SCART в случае выбора опции «Y/C» для

гнезда «EXT 1» в меню «Выбор ввода».

Y

P

B

(

C

B)

P

R

(

C

R)

Компонентное подключение

Примеры подсоединяемых устройств

E

Видеомагнитофон

E

DVD-плеер/рекордер

В случае подключения DVD-плеера/рекордера или другого

устройства для записи к гнезду EXT 3, Вы сможете

наслаждаться точным воспроизведением цветов и высоким

качеством изображений.

L

R

AUDIO

Y

P

B

(C

B

)

P

R

(C

R

)

(G) (B) (R)

COMPONENT





s

Переходной кабель

стерео*

t

Компонентный кабель

RGB (входит в комплект)/

Переходной кабель

*

Прилагаемый переходной кабель (кабель AV) используется только

для подключения к разъёму EXT 2, но не к разъёму Аудио вход/

выход. Вместо него следует использовать переходной кабель

стерео (имеется в продаже).

E

После подключения

Необходимо правильно выбрать источник ввода и настройки

входного сигнала для компонентного подключения, чтобы

получить высококачественное изображение через гнездо EXT 3.

Выбор компонентного сигнала

1

Нажмите кнопку

b

 для выбора «EXT 3» в

меню «Ввод», а затем нажмите кнопку

;

.

2

Перейдите к пункту «Меню» > «Установки» >

«Опция» > «Настройка терминала» > «Выбор

входа» и выберите «Компонент».

Настройка аудиовыхода

Перейдите к пункту «Меню» > «Установки» >

«Опция» > «Настройка терминала» > «Выбор

аудио» и выберите «Видео+аудио».

Подключение внешних устройств
