подключение пк

C1  C2  C3  C4  P1  P2  P3

P4

условия передачи данных

Установите параметры передачи данных через гнездо RS-

232C на ПК в соответствии с условиями передачи данных

телевизора. Телевизор имеет следующие параметры

передачи данных:

скорость

передачи:

9 600 бит/с

Формат

данных:

8 битов

Бит четности:

Нет

Бит остановки:

1 бит

управление

потоком:

Нет

процедура передачи данных

Пошлите управляющие команды с ПК через разъем RS-

232C.

Телевизор выполнит принятую команду и пошлет ПК

ответное сообщение.

Не посылайте несколько команд одновременно. Перед

отправкой следующей команды подождите, пока ПК не

получит подтверждения о выполнении команды.

Перед началом работы убедитесь в пересылке символа «A»

вместе с символом возврата каретки, а также убедитесь, что

возвращается значение «ERR».

Формат команды

0

0

5

5

1

0

0

–

3

0

0

0

0

9

0

?

?

?

?

?

O

K

E

R

R

Формат кода ответа

технические характеристики

порта RS-232C

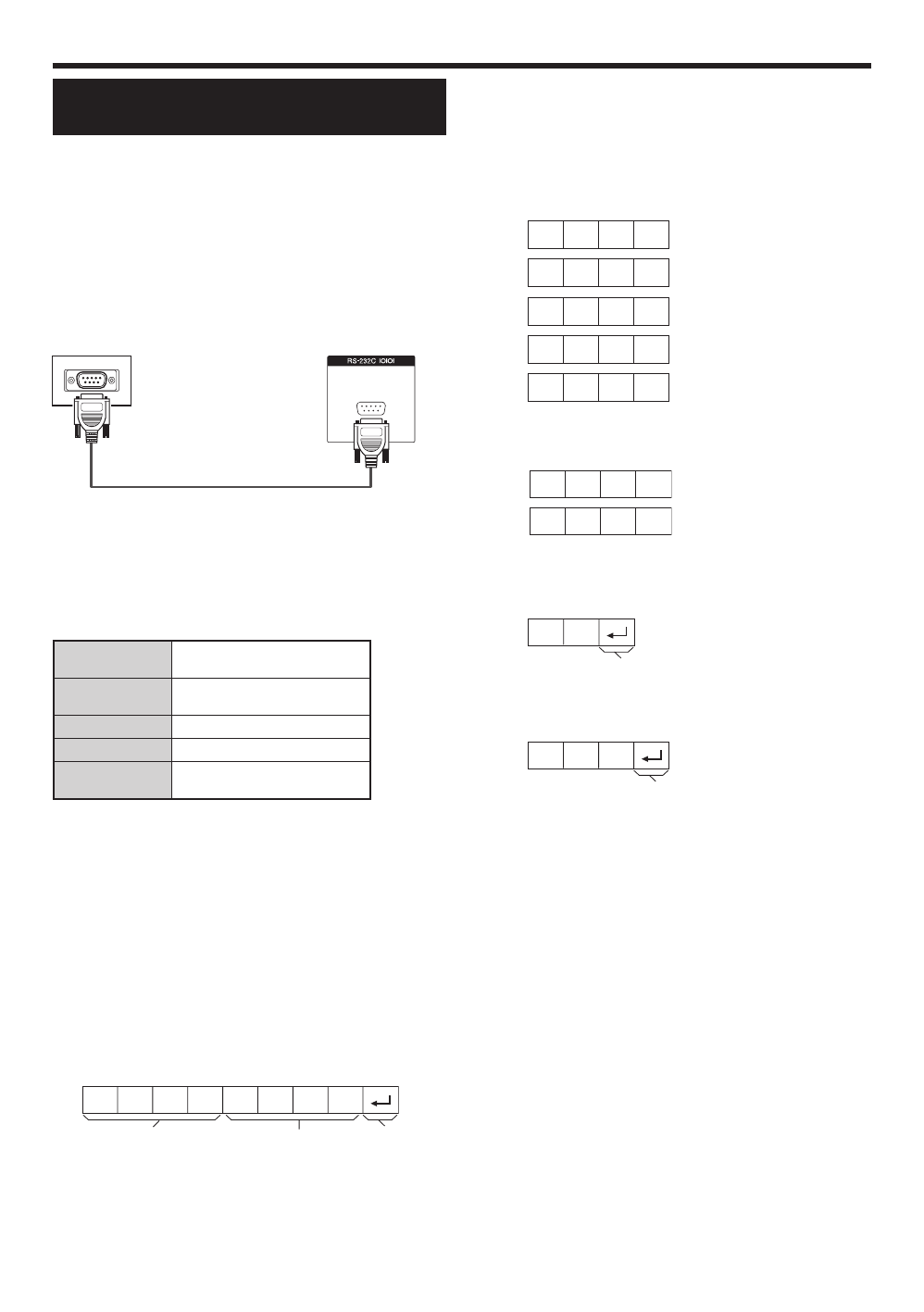

управление телевизором при помощи пк

После установки программы телевизором можно управлять с

ПК через гнездо RS-232C. Можно выбирать входной сигнал (ПК/

видео), регулировать громкость и выполнять различные другие

регулировки и установки, что делает возможным автоматическое

запрограммированное воспроизведение.

Используйте последовательный управляющий кабель RS-232C

перекрестного типа (продается отдельно) для этих подключений.

прИМЕЧанИЕ

Эта процедура должна выполняться человеком, имеющим навыки

использования ПК.

•

•

•

параметр

Введите значения параметра, начиная слева, и заполните

пробелами остальное (Параметр обязательно должен

состоять из четырех знаков).

Если введенный параметр выходит за пределы диапазона

настройки, вернется значение «ERR» (Обратитесь к разделу

«Формат кода ответа»).

Если для некоторых команд введен знак «?», в ответ будет

послано значение, установленное на данный момент.

После пересылки кода возврата (0DH) не забудьте также

послать код перехода на новую строку (0AH).

Четырехзначная команда: Команда. Текст, состоящий из

четырех символов.

Четырехзначный параметр: Параметр 0–9, пробел, ?

Последовательный управляющий кабель

RS-232C (перекрестного типа)

Восемь кодов формата ASCII

e

CR

Четырехзначная

команда

Четырехзначный

параметр

Код возврата

Обычный ответ

Сообщение об ошибке (ошибка при передаче данных или

неправильная команда)

Код возврата (0DH)

Код возврата (0DH)
