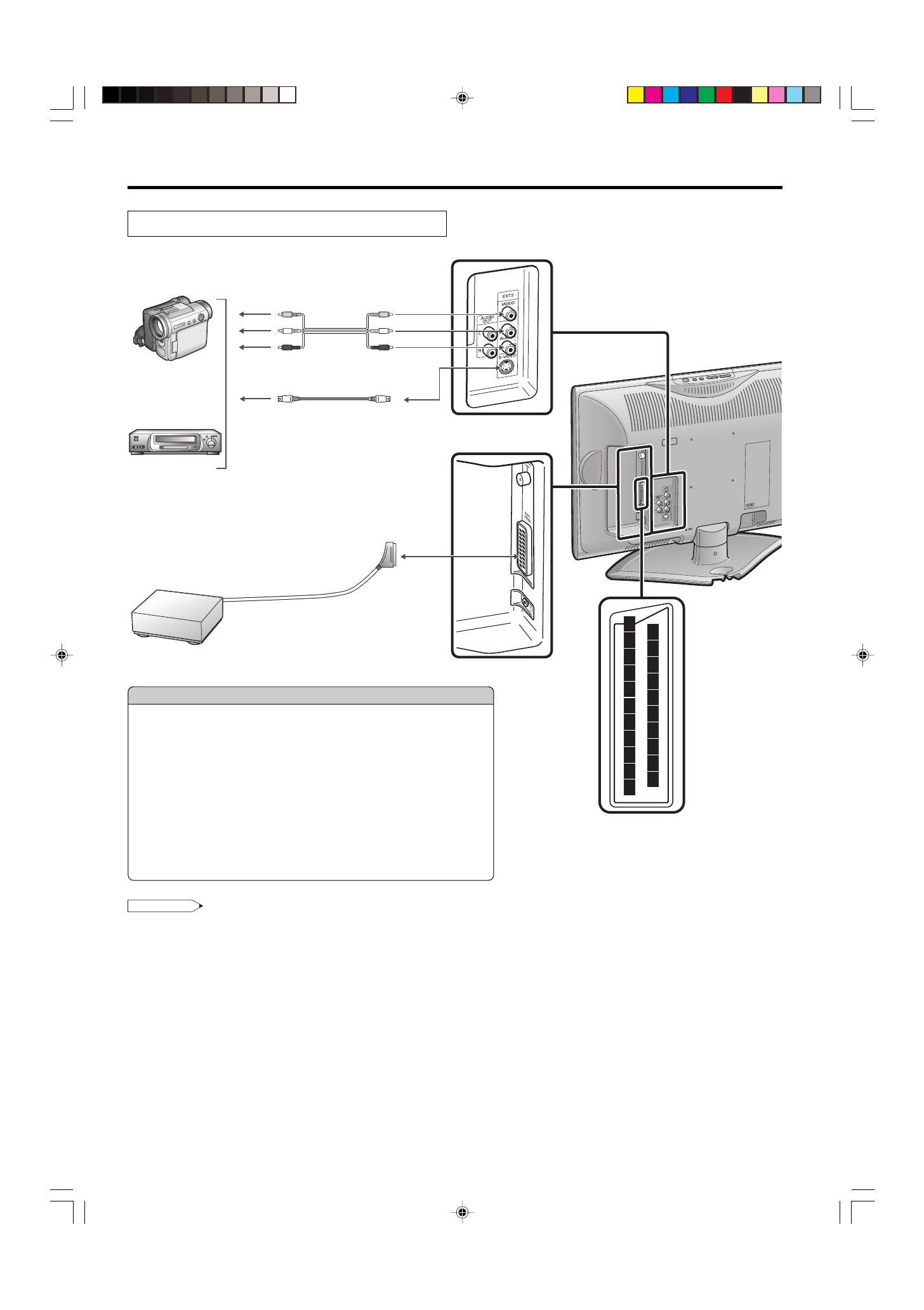

Подключение внешних устройств (продолжение)
Подключение к разъемам EХT1/EХT2
Примечания
:
Note:
• Если Ваш видеомагнитофон (или другое внешнее устройство) имеет разъем S-Video, рекомендуется подключение к S-VIDEO.
(Используйте S-Video кабель.)
• Когда Вы подключаете внешние устройства к обоим разъемам S-VIDEO и VIDEO (и если Вы выбираете ЕХТ2), Вы можете
смотреть только изображение с разъема S-VIDEO.
• Вы не можете смотреть множественное или синтезированное изображение, подключив два или более внешних устройства.
При подключении внешнего устройства убедитесь в том, что видео- и аудиокабели подключены к соответствующим разъемам.
1. Правый вывод аудио
2. Правый ввод аудио
3. Левый вывод аудио
4. Общее заземление для аудио
5. Заземление для синего
6. Левый ввод аудио
7. Ввод СИНИЙ
8. Aудиo-видeo контроль
9. Заземление для зеленого
10. Не используется
11. Ввод ЗЕЛЕНЫЙ
21-штырьковый Eвро-SCART (RGB)
12. Не используется
13. Заземление для красного
14. Заземление
15. Ввод КРАСНЫЙ
16. Контроль
КРАСНЫЙ/ЗЕЛЕНЫЙ/СИНИЙ
17. Заземление для видео
18. Заземление для контроля
КРАСНЫЙ/ЗЕЛЕНЫЙ/СИНИЙ
19. Вывод видео
20. Ввод видео (PAL/SECAM/NTSC)
21. Защита штепселя
