35

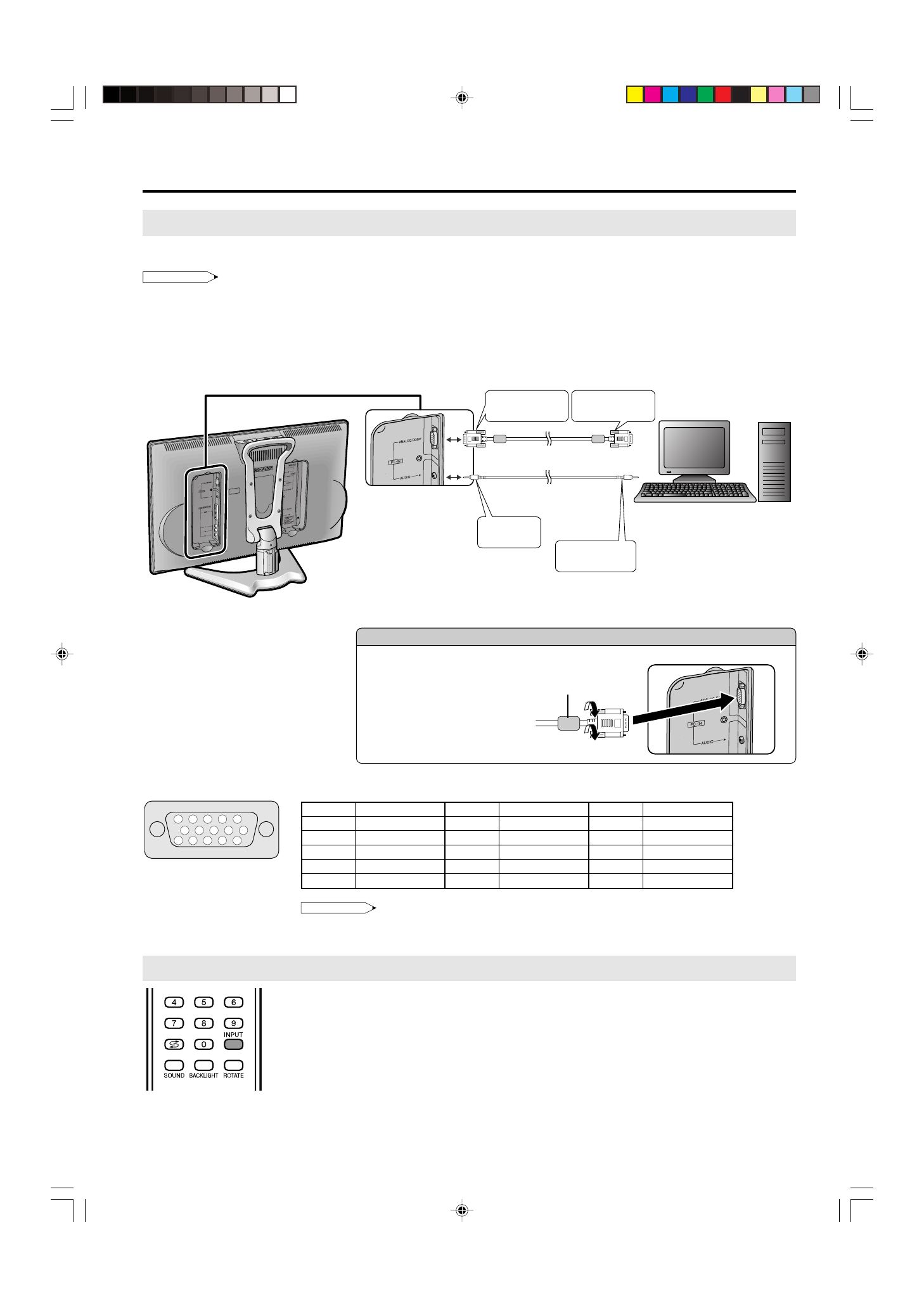

Подключение ПК
Чтобы смотреть изображение с ПК, выполните следующие действия.
1
Выберите режим ПК, используя
INPUT
на пульте дистанционного управления или ЖКД
телевизоре. (См. стр. 11.)
2
Выберите сигнал ввода ПК. (См. стр. 36.)
3
Выберите режим ввода звука ПК. (См. стр. 18.)
4
Отрегулируйте пункты меню “Точная Sync”, если идущее с ПК изображение нечеткое. (См.
стр. 36.)
Просмотр изображения с ПК
Используйте разъем PC-IN, чтобы подключить ПК.
Примечания
:
• Этот ЖКД телевизор совместим c VESA-cтандартом DDC 1/DDC 2B.
• Обязательно прочитайте руководства по эксплуатации подключаемых устройств перед подключением.
• Убедитесь в том, что выбраны одинаковые значения сигналов для сигнала вывода ПК и сигнала ввода ЖКД телевизора перед
подключением ПК. (См. стр. 36 и 37.)
• В зависимости от используемого ПК изображение может не показываться без преобразования сигналов вывода в сигналы
внешнего вывода. Пожалуйста, обратитесь к руководству по эксплуатации Вашего ПК по поводу преобразования в сигналы
внешнего вывода.
ПК
RGB кабель (прилагается)
К разъему
ввода AUDIO
К разъему
вывода аудио
К разъему ввода
ANALOG RGB
К разъему вывода
ANALOG RGB
Кабель стерео мини-
штепселями
ø
3,5 мм
(имеется в продаже)
Подключение кабеля с винтами с накатанной головкой
• Подключите кабель с винтами с
накатанной головкой, убедившись
в том, что он правильно вставлен в
разъем. Затем надежно закрепите
cоединители, затянув винты на
обеих сторонах штепселя.
• Не снимайте прикрепленные к
RGB кабелю ферритовые
сердечники.
Названия сигналов для 15-штырькового соединителя мини D-sub
15
14
13
12
9
11
10
8
7
6
5
4
3
2
1
№ штырька
Название сигнала
№ штырька
Название сигнала
№ штырька
Название сигнала
1
R
6
GND (заземление)
q
Не подключен
2
G
7
GND (заземление)
w
SDA
3
B
8
GND (заземление)
e
HD
4
Не подключен
9
Ⳮ
5 В
r
VD
5
CSYNC
0
GND (заземление)
t
SCL
Примечания
:
• Штырек № 5 на ЖКД телевизоре не используется для ввода сигнала.
• Штырек № 9 не соединен с прилагаемым кабелем RGB.
Вывод на экран изображения с ПК
Ферритовый
сердечник
