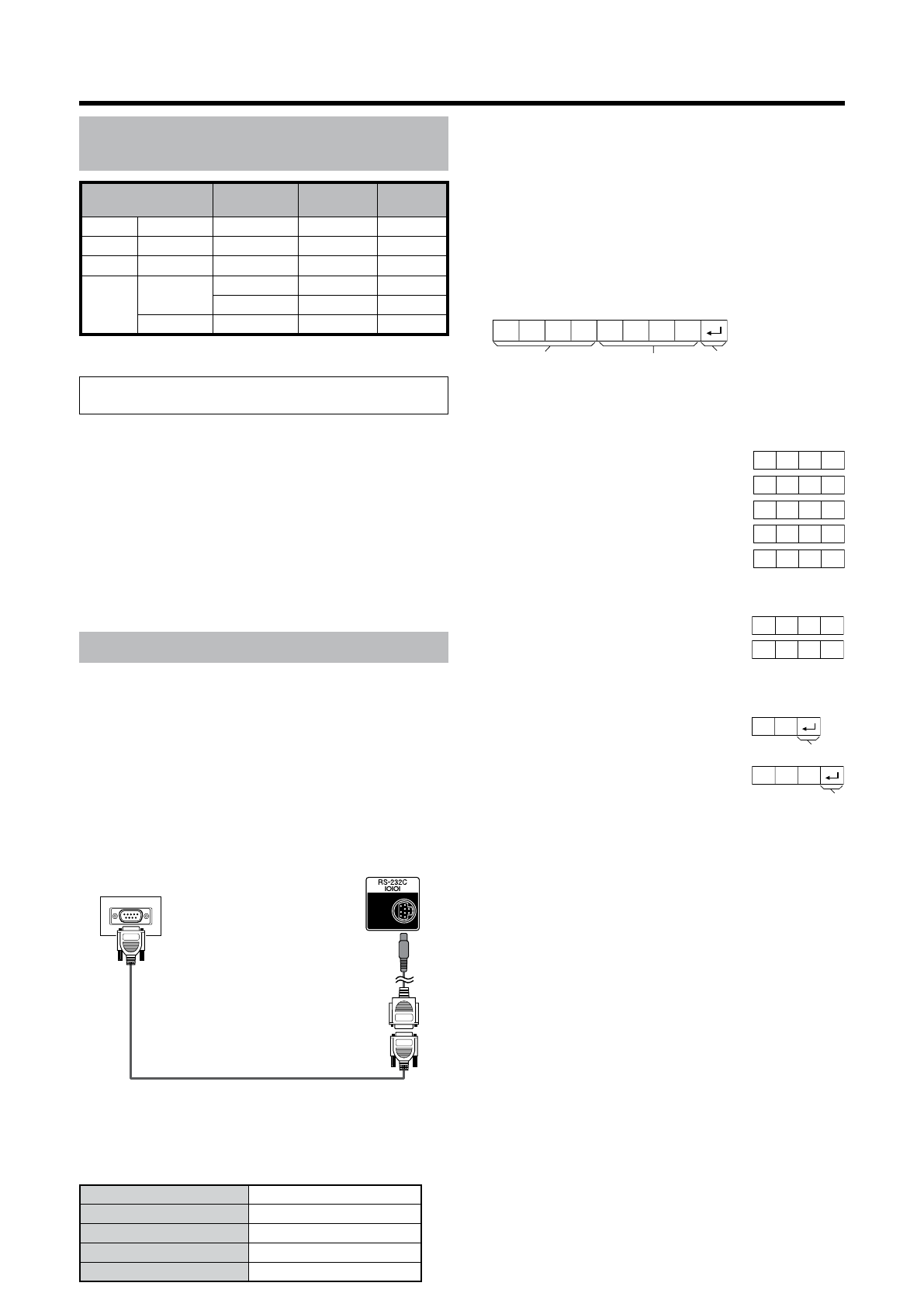

30

Приложение

Совместимость с персональными

компьютерами

Разрешение

Частота по

горизонтали

Частота по

вертикали

Стандарт

VESA

VGA

640 × 480

31,5 кГц

60 Гц



SVGA*

800 × 600

37,9 кГц

60 Гц



XGA

1024 × 768

48,4 кГц

60 Гц



WXGA

1280 × 768

47,7 кГц

60 Гц



48,1 кГц

60 Гц



1360 × 768

47,7 кГц

60 Гц



*  Мы рекомендуем устанавливать настройки с ПК на VGA, поскольку

SVGA не обеспечивают оптимального качества просмотра.

VGA, SVGA, XGA и WXGA - это зарегистрированные торговые
марки International Business Machines Co., Inc.

ПРИМЕЧАНИЕ

Данный телевизор имеет ограниченную совместимость с ПК,
поэтому надлежащая работа может гарантироваться только
при условии, если видеокарта в точности соответствует
стандарту VESA 60 Гц. Любые отличия от этого стандарта
приведут к искажениям изображения.
Если вы устанавливаете разрешение на “1280 x 768” или
“1360 x 768” в меню режима XGA и получается сигнал WXGA,
изображение выводится поточесно по мере получения,
будет нормальным экраном и с обеих сторон на экране
появятся черные полосы.
В зависимости от графической карты разрешения в 1360 x
768 могут выводиться искаженные.

Технические характеристики порта RS-232C

Управление телевизором с персонального

компьютера

Когда установлена программа, управление телевизором
может осуществляться с компьютера через разъем RS-232C.
Возможен выбор входного сигнала (ПК/видео), настройка
громкости, а также настройка многих других параметров, что
делает возможным автоматическое запрограммированное
воспроизведение.
Подсоедините кабель RS-232C перекрестного типа (имеется
в продаже) к 9-штырьковому разъему D-sub/MINI-DIN (по
заказу: AN-A1RS) для соединений.

ПРИМЕЧАНИЕ

Эта процедура должна выполняться человеком, имеющим
навыки использования компьютеров.

•

•

•

•

•

•

9-штырьковый разъем

D-sub/MINI-DIN

(по заказу: AN-A1RS)

Последовательный управляющий кабель
RS-232C
(перекрестного типа, имеется в продаже)

Процедура передачи данных

Отправляйте управляющие команды с компьютера через
разъем RS-232C.
Телевизор выполняет принятую команду и посылает
ответное сообщение на компьютер.
Не посылайте несколько команд одновременно.
Перед отправкой следующей команды выждите, пока
компьютер не примет подтверждения о выполнении
команды.

Формат команды

Восемь ASCII кодов + CR

C1  C2  C3  C4  P1  P2  P3

P4

4-значная команда  4-значный параметр  Код возврата

4-значная команда:  Команда. Текст из четырех символов.
4-значный параметр:  Параметр 0 - 9, ×, пробел, ?

Параметр

Введите значения параметров, начиная
слева, и заполните пробелами остальное.
(Параметр обязательно должен состоять
из четырех знаков.)
Если введенный параметр выходит
за пределы диапазона настройки,
возвращается значение “ERR”.
(Обратитесь к разделу “Формат кода
возврата”.)

Если для некоторых команд введен
знак “?”, в ответ будет послано
предварительно установленное
значение.

Формат кода возврата

Обычный ответ

Сообщение об ошибке (ошибка при
передаче данных или неправильная
команда)

0

0

5

5

1

0

0

–

3

0

0

0

0

9

0

?

?

?

?

?

O

K

Код возврата (0DH)

E

R

R

Код возврата (0DH)

Условия передачи данных

Настройте характеристики передачи данных RS-232C
на компьютере в соответствии с характеристиками
передачи данных телевизора.
Телевизор имеет следующие характеристики передачи
данных:

Скорость передачи:

9600 бит/с

Формат данных:

8 битов

Бит четности:

Нет

Бит остановки:

1 бит

Управление потоком:

Нет
