Подключая видео- или аудиосистему к телевизору, следите за тем, чтобы все ее

компоненты были выключены.



Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема

совпадал с цветом кабеля.

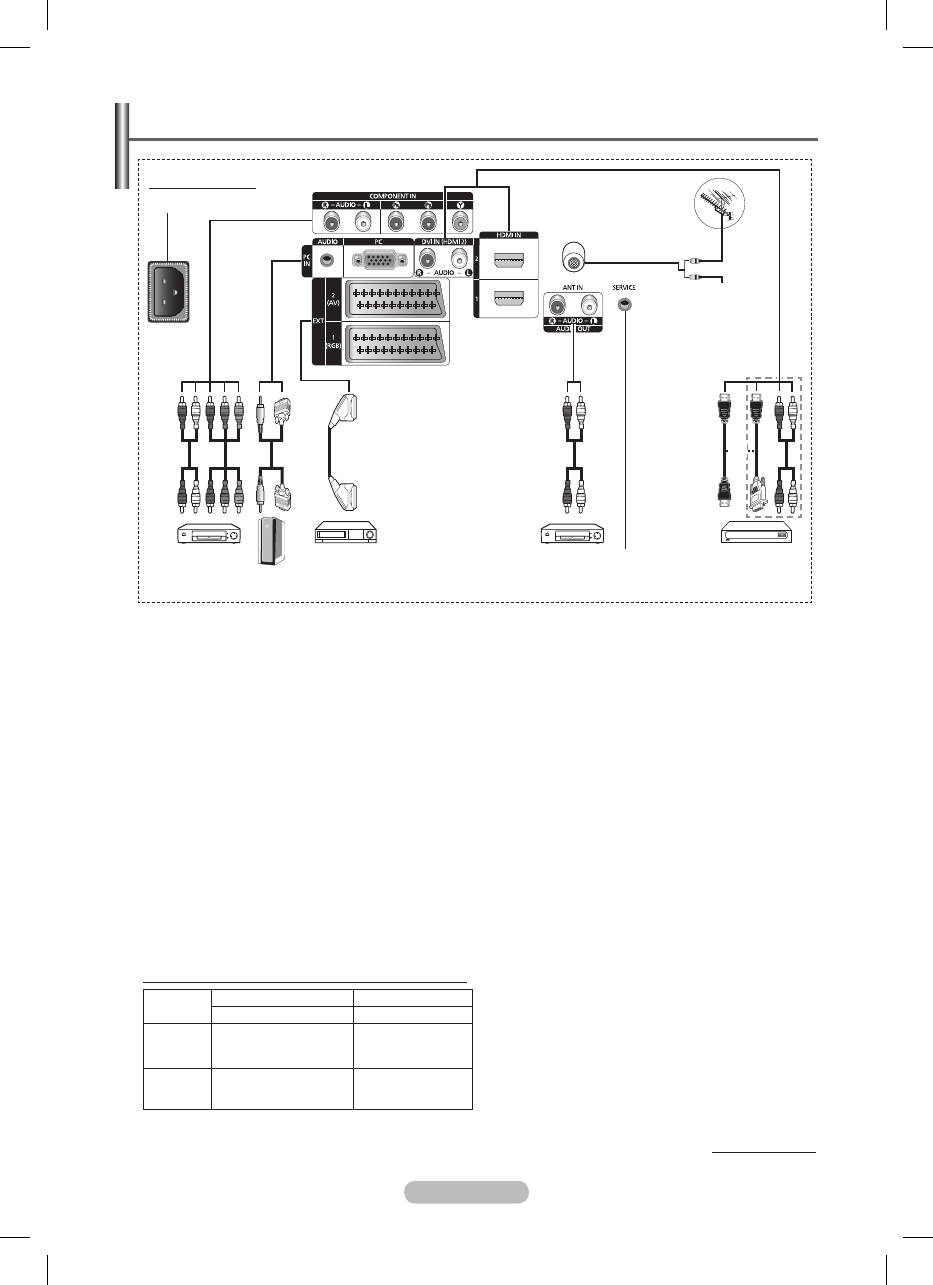

Соединительная панель

Задняя панель

➢

  Цвет и форма устройства могут различаться в зависимости от модели.

Кабельное телевидение Сеть

1

4

3

2

5

7

8

6

или

или

1

  Входной разъем питания

Подсоединение шнура питания, входящего

в комплект поставки.

2

  COMPONENT IN

AUDIO Л/П и видеовходы (Y/P

B

/P

R

) для

компонента.

3

  PC IN / AUDIO

Подсоединение к разъему видео- и

аудиовыхода ПК.

4

  EXT 1, EXT

Входные и выходные разъемы для внешних

устройств,  таких  к ак  видеомагнитофон,

DVD-проигрыватель,  игровая  приставка  или

проигрыватели видеодисков.

Характеристики входных/выходных разъемов

Разъем

Вход

Выход

Видео

Звук

 (Л/П) (Audio(L/R)

 RGB

Видео + аудио (Л/П)

Внешний 1

(EXT 1)

✔

✔

✔

Доступен только выход

телевизионного сигнала

или сигнала DTV.

Внешний 2

(EXT 2)

✔

✔

Выходной сигнал,

который можно

выбрать.

5

  Подключение внешних аудиоустройств

Подключение аудиосигналов RCA от

телевизора к внешнему источнику, например

аудиооборудованию.

6

  SERVICE

−  Разъем используется для обслуживания.

−  Выполните последовательные

подключения между кронштейном для

крепления на стене с электроприводом

и телевизором, если требуется

регулировать угол просмотра телевизора

с помощью пульта дистанционного

управления.
