Русский - 6

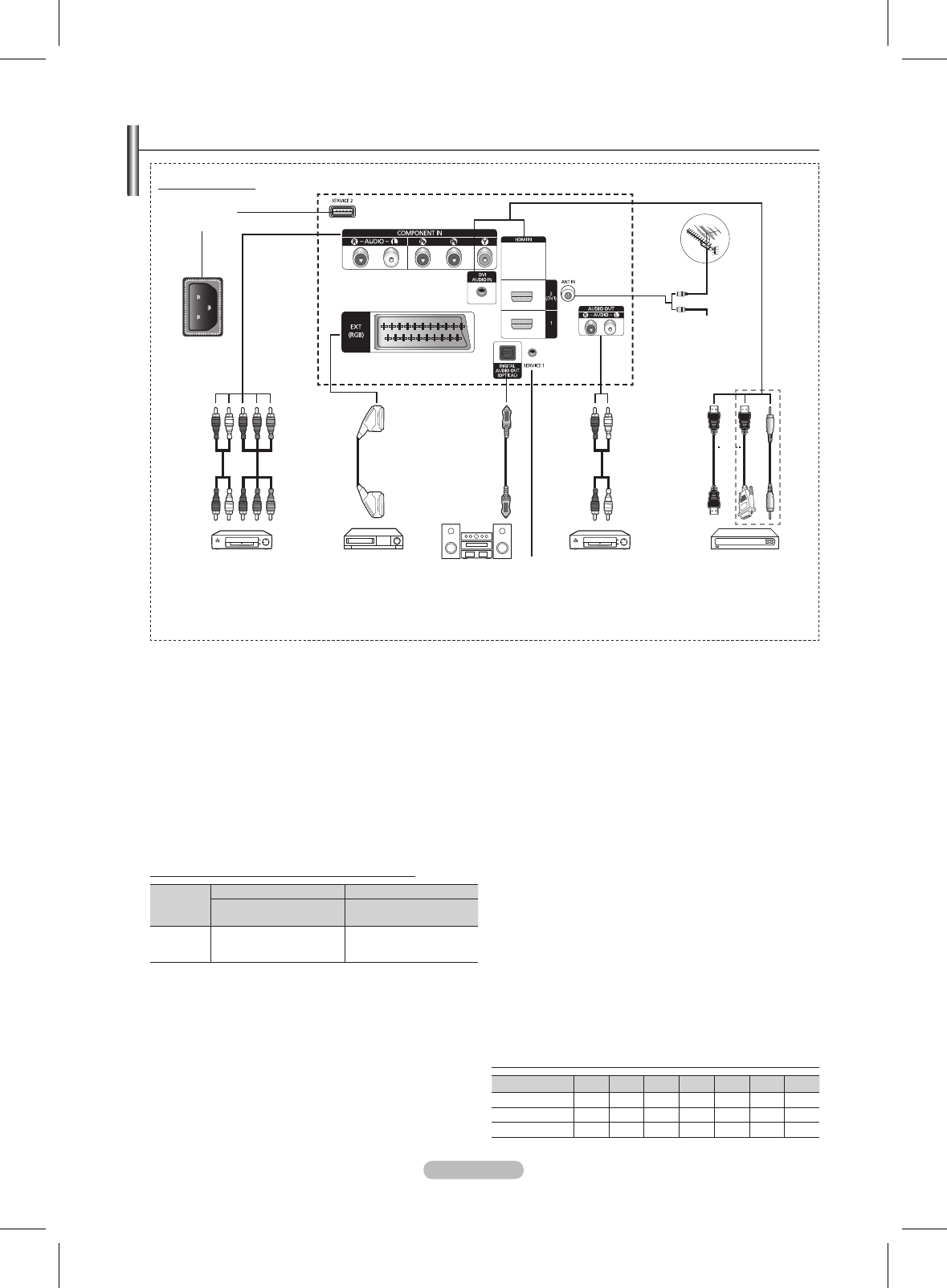

Соединительная панель

Подключая видео- или аудиосистему к телевизору, следите за тем, чтобы все ее компоненты были выключены.

Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.

N
N

1

  ВХОДНОЙ РАЗЪЕМ ПИТАНИЯ

Подсоединение шнура питания, входящего в комплект

поставки.

2

  SERVICE 1,

Разъем используется для обслуживания.

3

  COMPONENT IN

AUDIO Л/П и видеовходы (Y/P

B

/P

R

) для компонента.

4

  EXT (RGB)

Входные и выходные разъемы для внешних устройств,

таких как видеомагнитофон, DVD-проигрыватель,

игровая приставка или проигрыватели видеодисков.

Характеристики входных/выходных разъемов

Разъем

Вход

Выход

Video

Audio

(L/R)

RGB

Video + Audio(L/R)

EXT

✔

✔

✔

Доступен только выход

телевизионного сигнала

или сигнала DTV.

5

  DIGITAL AUDIO OUT (OPTICAL)

Выполните подключение к цифровому аудиоустройству.

6

  AUDIO OUT(AUDIO R/L)

Подключение аудиосигналов RCA от телевизора к

внешнему источнику, например аудиооборудованию.

7

  HDMI IN 1,  (DVI)

−  При соединении двух устройств с помощью разъема

HDMI дополнительный аудиокабель не требуется.

−  При использовании кабеля HDMI/DVI необходимо

выполнить подключение к гнезду HDMI IN 2 (DVI).
Что такое HDMI?
−

High Definition Multimedia interface

 позволяет

передавать цифровые видеоданные высокого

разрешения и многоканальные цифровые

аудиосигналы.

−  Разъем HDMI/DVI обеспечивает DVI-соединение

с дополнительным устройством с помощью

соответствующего кабеля (в комплект не входит).

Различие между HDMI и DVI состоит в том, что

устройство HDMI меньше по размеру, оснащено

технологией защиты от незаконного копирования

HDCP (High Bandwidth Digital Copy Protection), а

также поддерживает многоканальные цифровые

аудиосигналы.

DVI AUDIO IN

DVI и аудиовыходы для подключения внешних

устройств.

8

  ANT IN

75Ω Разъем для коаксиального кабеля антенной/

кабельной сети

Поддерживаемые режимы для HDMI/DVI и Компонентный

480i

480p

576i

576p 720p

1080i

1080p

HDMI/DVI 50 Гц

X

X

X

O

O

O

O

HDMI/DVI 60 Гц

X

O

X

X

O

O

O

Компонентный

O

O

O

O

O

O

O

N

Цвет и форма устройства могут различаться в зависимости от модели.

N

Кабельное

 телевидение Сеть

или

1

4

3

2

6

5

или

8

7

2

Задняя панель
