Русский -

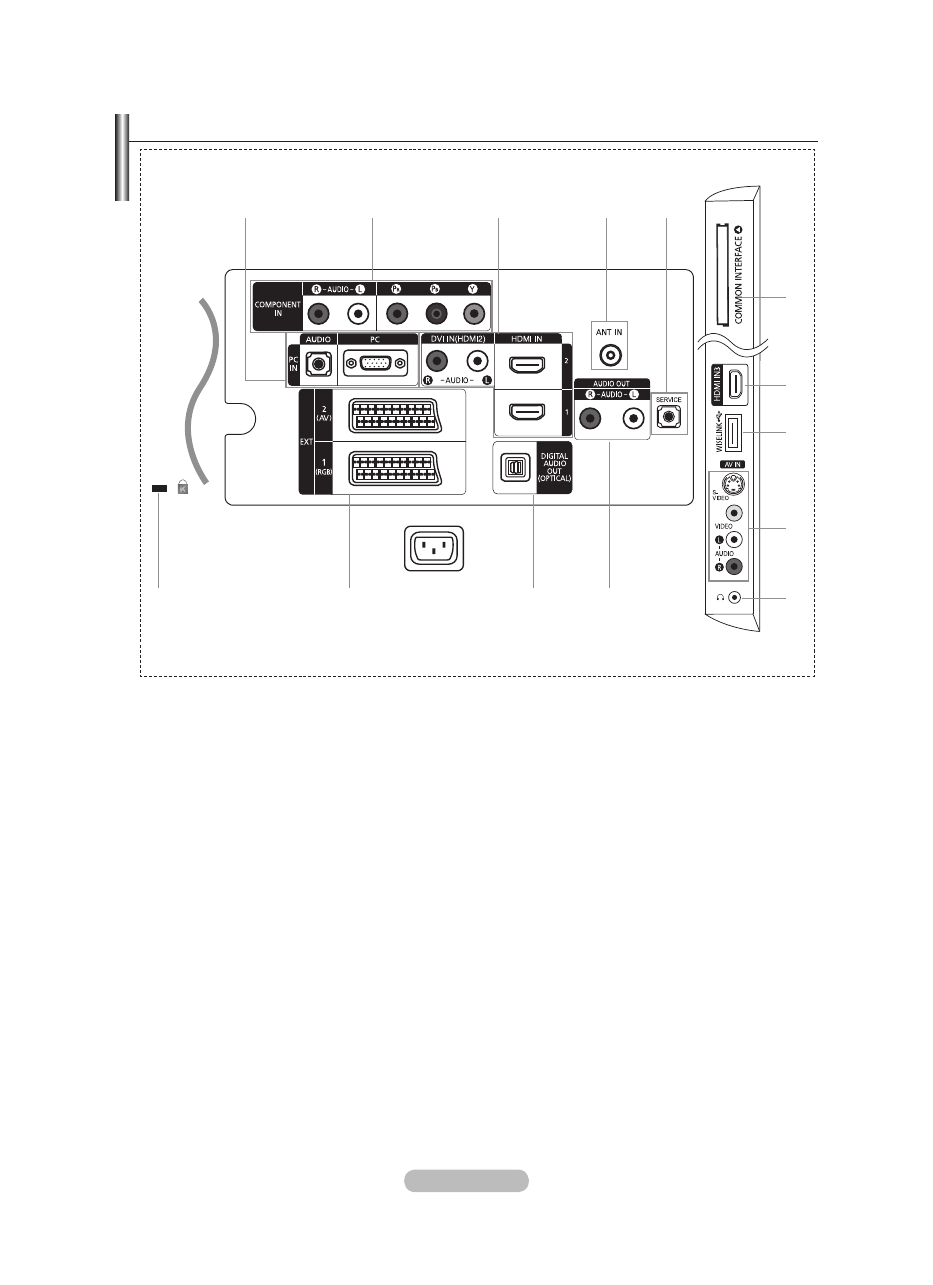

Соединительная панель

При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства

выключено.

Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом

кабеля.

1

 PC IN[PC] / [AUDIO]

Подсоединение к разъему видео- и аудиовыхода ПК.

2

  COMPONENT IN

Подсоедините один конец компонентного видеокабеля (поставляется дополнительно) к

компонентному разъему (“P

R

”, “P

B

”, “Y”) на задней панели телевизора, а другой конец - к

соответствующему компонентному разъему видео выхода устройства DTV или проигрывателя

DVD-дисков.

Если требуется подключить к телевизору одновременно видеоприставку и устройство DTV

(или проигрыватель DVD), необходимо подключить видеоприставку к устройству DTV (или

проигрывателю DVD), после чего подключить устройство DTV (или проигрыватель DVD) к

компонентному разъему (“P

R

”, “P

B

”, “Y”) телевизора.

Разъемы P

R

, P

B

 и Y компонентных устройств (DTV или DVD) иногда имеют маркировку Y, B-Y и

R-Y или Y, Cb и Cr.

Соедините с помощью аудиокабелей RCA (поставляется дополнительно) разъемы

“R - AUDIO - L”, расположенные на задней панели телевизора, с соответствующими

разъемами аудиовыхода устройства DTV или проигрывателю DVD.

3

  HDMI IN , HDMI IN , HDMI IN

Поддерживает AV-устройства с возможностью подключения через интерфейс HDMI (приставки,

проигрыватели DVD)

При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не

требуется.

При использовании кабеля HDMI/DVI необходимо выполнить подключение к гнезду HDMI IN 2.

➣

➣

-

-

-

-

-

-

-

-

6

0

Цвет и форма устройства могут различаться в зависимости от модели.

➣

Разъем для шнура питания

[Разъемы на боковой панели]

1

2

3

4

5

3

7

8

9

!

@

#
