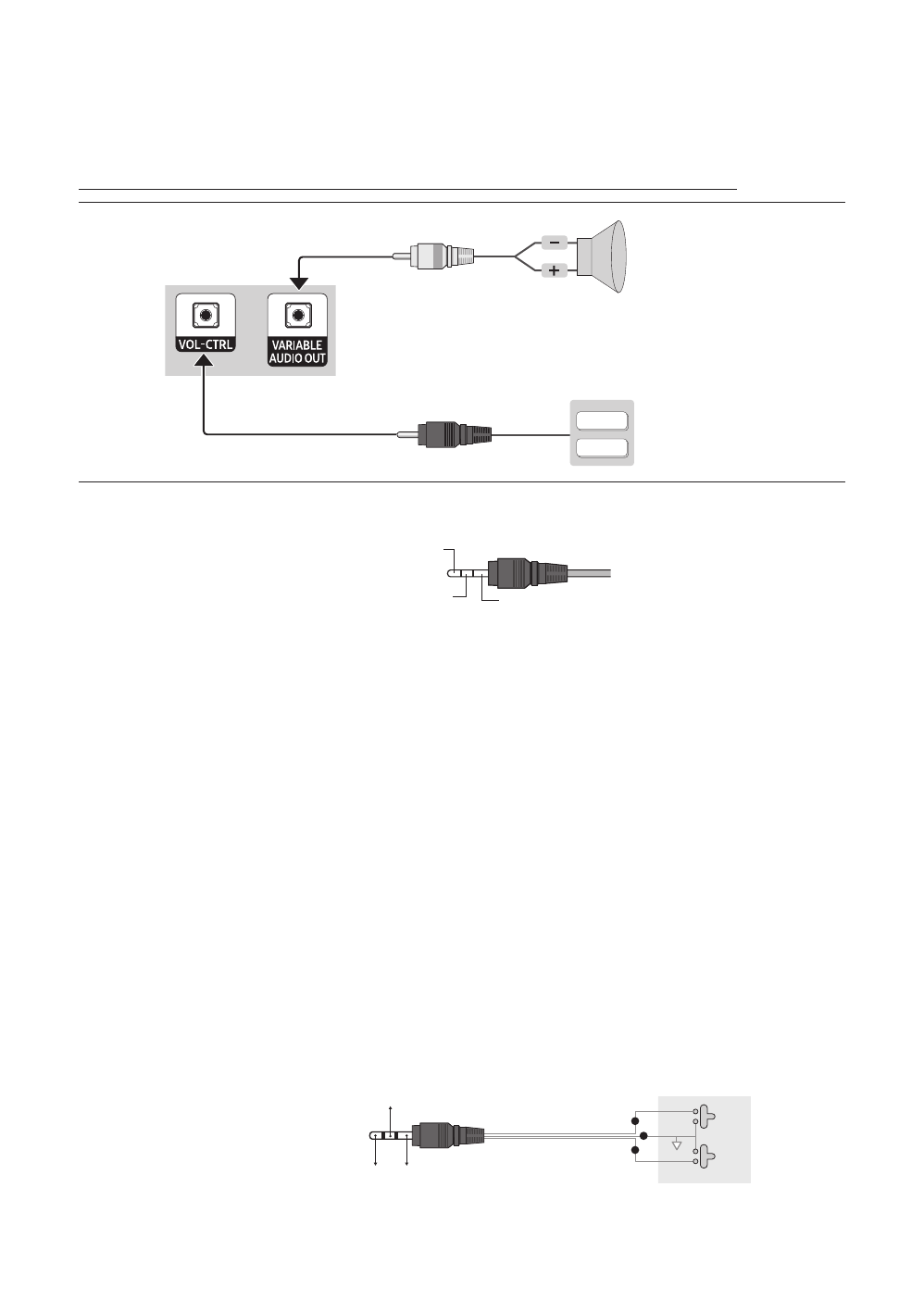

Подключение динамиков для ванной комнаты

Вы можете подключить динамики для ванной комнаты следующим способом

Подключение через разъем Variable (доступно без внешнего аудиоусилителя)

VOL+

VOL-

Задняя панель

телевизора

Модуль
регулировки
громкости

Динамик

2

1

 • Задняя панель может отличаться в зависимости от модели устройства.

1

Подключите разъем

VARIABLE AUDIO OUT

 телевизора к настенным динамикам для ванной комнаты отеля.

Динамик +

Динамик -

Н/З

2

Подключите разъем

VOL-CTRL

 телевизора к разъему переключателя модуля регулировки громкости на

стене ванной комнаты в отеле.

–

Максимальная выходная мощность динамика составляет 4 Вт, сопротивление – 8 Ом.

–

Порт

VARIABLE AUDIO OUT

 поддерживает только аудиовыход

MONO

.

 • Установка модуля регулировки громкости

–

Чтобы иметь возможность регулировать громкость динамиков для ванной комнаты, установите
соответствующий модуль, как показано на рисунке.

–

Модуль регулировки громкости подключается к телевизору через обычный разъем для наушников
(3,5 мм).

–

Переключатель модуля регулировки громкости представляет собой тактовый переключатель.

 • Настройка режима Sub AMP (дополнительного усилителя)

–

0

: отключение дополнительного усилителя (выключение ШИМ).

–

1

: Определение громкости дополнительного усилителя в соответствии с уровнем громкости динамика

телевизора. Уровень громкости динамика телевизора и уровень громкости

VARIABLE AUDIO OUT

определяются исходя из значения параметра

Power On Volume Num

,

Min Volume

 и

Max Volume

 в меню

Hotel Option

.

–

2

: Определение уровня громкости в соответствии со значением модуля регулировки громкости.

 • Технические характеристики разъема

VOL-CTRL

–

Провод динамика

: длина провода динамика не должна превышать 25 метров.

Модуль регулировки громкости

ГРОМК. - УМЕНЬШ. (Белый

1

)

VOL +

VOL -

1

2

3

ЗАЗЕМЛ. ( Экранирование

3

)

ГРОМК. - УВЕЛИЧ. (Черн./красн.

2

)
