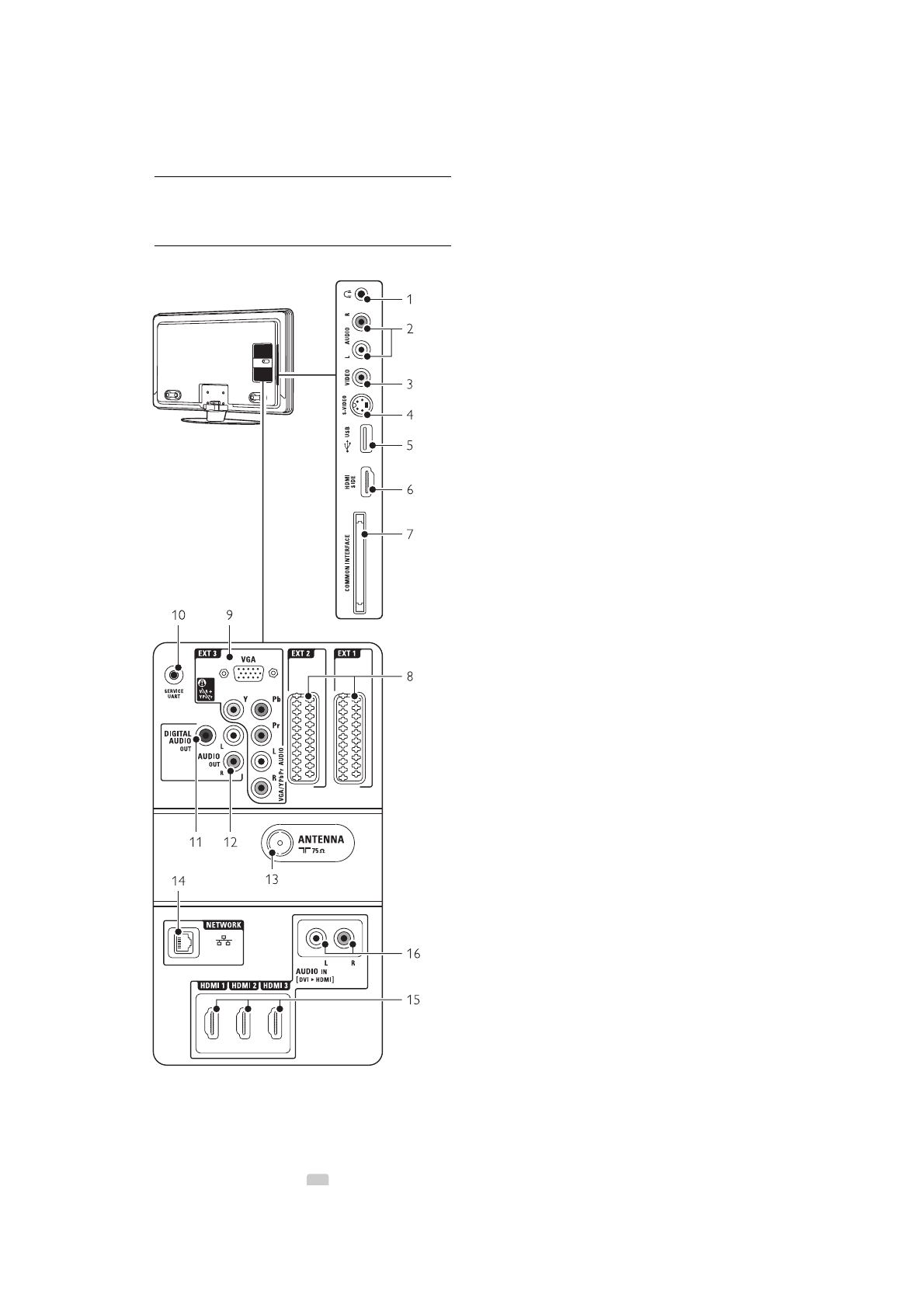

Боковые разъемы

1

Наушники

Мини-разъем Stereo

2

Audio L/R

Входной разъем Audio L/R используется
вместе с соединением Video или  S-Video на
боковой панели ТВ.

3

Video

Входной разъем Video должен использоваться
вместе с соединением Audio L/R на боковой
панели ТВ.

4

S-Video

Входной разъем S-Video используется
вместе с соединением Audio L/R на боковой
панели ТВ.

5

USB

Разъем USB.

6

HDMI

(боковой)

Вход HDMI

7

Общий интерфейс

Слот для Модуля условного доступа (CAM)

Задние разъемы

8

EXT1, EXT2
Разъем Scart для DVD, видеомагнитофона,
цифрового ресивера, игровой приставки и т.п.

9

EXT3
Разъемы компонентного видео Y Pb Pr и
Audio L/R для DVD, цифрового ресивера,
игровой приставки и т.п.; VGA и Audio L/R -
для компьютера.

10

Сервисный UART

Только для обслуживания.

11

Цифровой аудио выход

Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.

12

Aудио выход л/п

Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.

13

Антенный вход

14

Сеть

Разъем для домашней сети.

15 HDMI 1, HDMI 2, HDMI 3

Входной разъем HDMI для проигрывателя
Blu-ray Disc, цифрового ресивера HD или
игровой приставки HD и т.п.

16 AUDIO L/R IN [DVI к HDMI]

Входные аудиоразъемы Audio L/R In
используются вместе с соединением DVI к
HDMI.

7

Подключения

7.1

Обзор подключений
