20

Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему
телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.

Примечание: Вход

EXT1

может поддерживать системы передачи сигналов CVBS и RGB, вход

EXT2

-

системы CVBS, RGB и Y/C,

EXT3

- только систему CVBS,

DVI

VGA, SVGA, XGA, 480p, 560p, 720p,1080i и

1152i. Рекомендуется подключать устройства с выходным сигналом в системе RGB к выходам

EXT1

или

EXT2

, т.к. RGB обеспечивает лучшее качество изображения. Если Ваш видеомагнитофон

поддерживает функцию EasyLink, его следует подключать ко входу

EXT2

для использования

преимуществ EasyLink.

RECORDER

DECODER

4

1

2

3

EXT2

CABLE

CABLE

EXTERNAL

CABLE

1

2

RECORDER

4

3

5

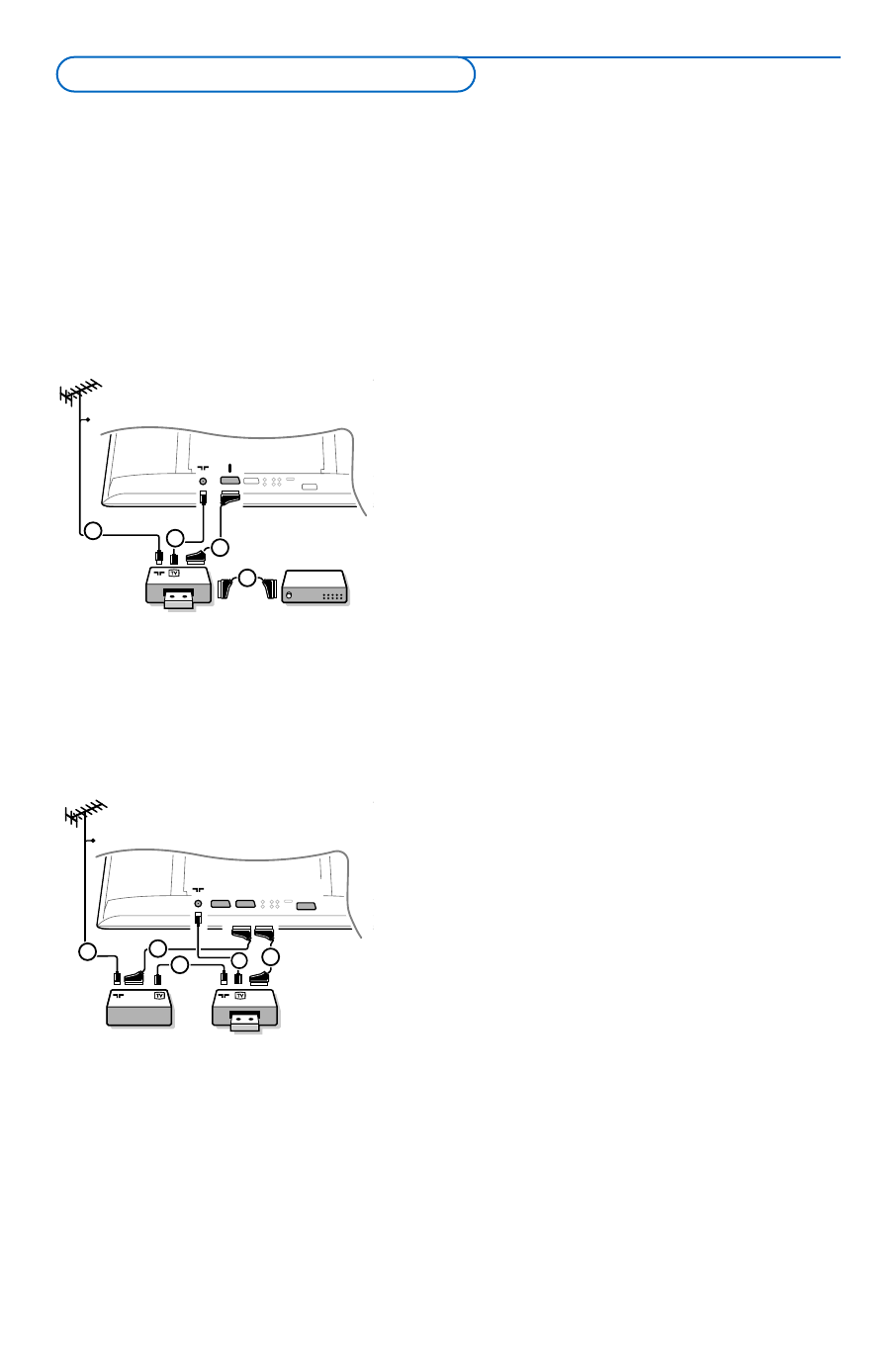

Подключите, как показано на рисунке, антенные кабели

1

,

2

и, для получения наилучшего качества

изображения, еврокабель

3

. При отсутствии евроразъема,

единственным возможным способом подключения является
антенный кабель. Поэтому Вам нужно будет настроить
тестовый сигнал вашего записывающего устройства  и
назначить для этого сигнала программу с номером 0, либо
сохранить тестовый сигнал как программу с номером в
интервале от 90 до 99 (см. Ручная установка, стр. 6).
См. руководство по Вашему записывающему устройству.

Декодер и видеомагнитофон

Подключите еврокабель

4

к своему декодеру и к

специальному евроразъему видеомагнитофона.
См. также инструкцию по эксплуатации видеомагнитофона.
См. Декодер, стр. 10.
Вы можете также подключить декодер еврокабелем непо-
средственно к входам

EXT1

или

2

.

&

Подключите, как показано на рисунке, антенные кабели

1

,

2

и

3

(только в том случае, если

дополнительное устройство имеет телевизионные
антенные входы/выходы).
Подключите устройство с еврокабелем

4

или

5

к

одному из евроразъемов

EXT1

,

2

или

3

для получения

изображения более высокого качества.

é

Выполните поиск тестового сигнала внешнего устройст-
ва так же, как Вы это делали в случае с видеомагнито-
фоном.

“

Выберите нужное устройство в меню Конфиг.,
Источник (сигнала), стр. 10.

Другое оборудование

(приемник спутникового сигнала, декодер, DVD-плейер, игровые приставки и др.)

Peкopдep (

VCR

-

DVD

+

RW

)

Примечание: Не размещайте видеомагнитофон слишком близко к экрану, поскольку некоторые
видеомагнитофоны восприимчивы к сигналам, исходящим от дисплея. Расстояние до экрана должно
быть не менее 0,5 м.

Подключение внешних устройств
