7

Подключения

7.1

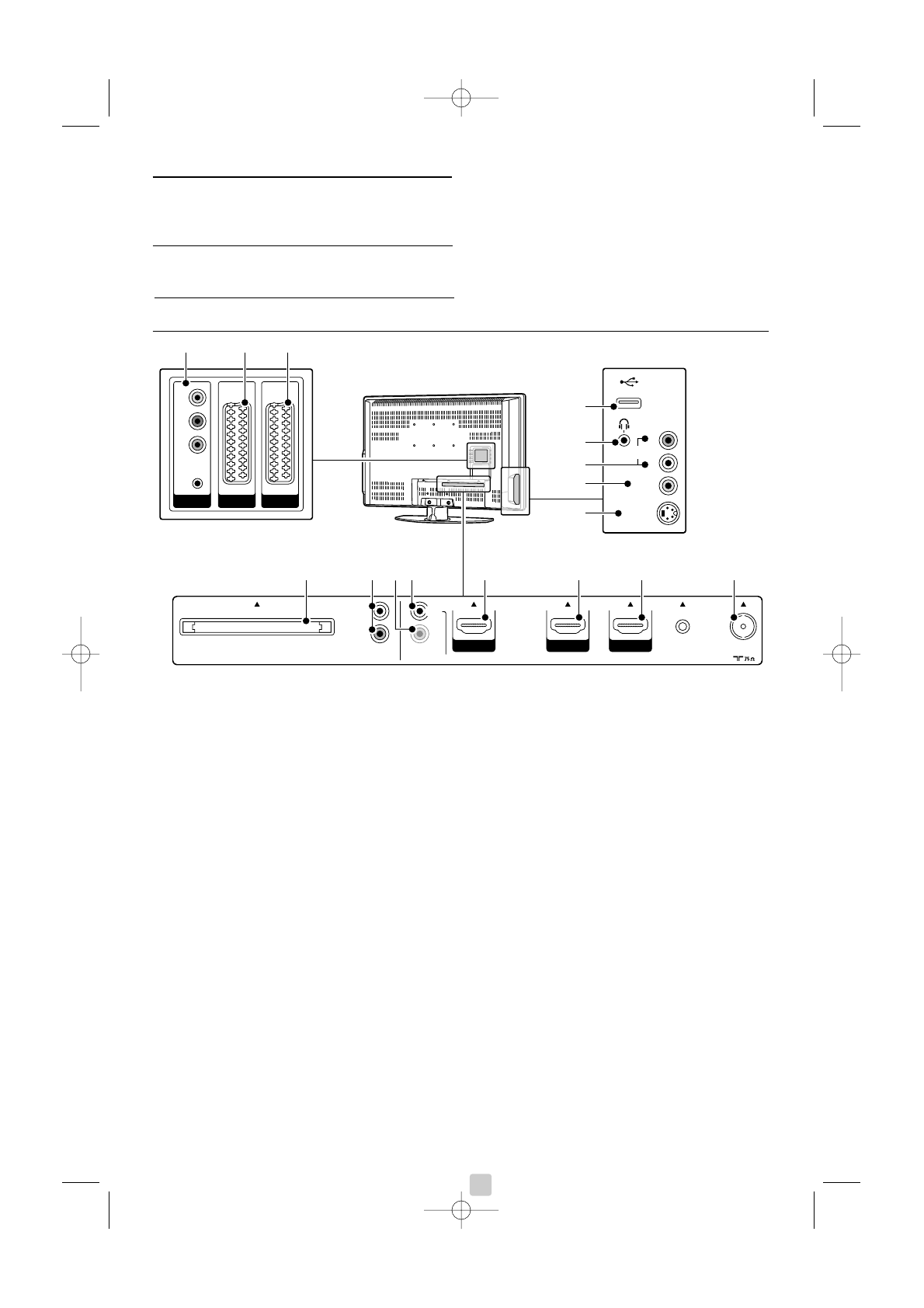

Обзор подключений

7.1.1

32” / 80 cm (32PFL7862D)

32

Подключения

Задние разъемы

1

EXT1

разъем Scart для DVD, видеомагнитофона,
цифрового ресивера, игровой приставки и т.п.

2

EXT2

Второй разъем Scart.

3

EXT3

разъемы компонентного видео Y Pb Pr и
Audio L/R для DVD, цифрового ресивера,
игровой приставки и т.п.

4

Common Interface

Слот для Модуля условного доступа (CAM)

5

Audio Out l/r

Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.

6

Digital Audio In

(еcли имeютcя)

Разъем аудиовыхода cinch для любого
разъема HDMI с адаптером HDMI - DVI.

7

Digital Audio Out

Разъем аудиовыхода cinch для системы
домашнего кинотеатра и т.п.

8

HDMI 1

вход

Входной разъем HDMI для проигрывателя
Blu-ray Disc, цифрового ресивера HD или
игровой приставки HD и т.п.

9

HDMI 2 вход

Второй входной разъем HDMI.

10

HDMI 3 вход

Третий входной разъем HDMI.

11

Антенный вход

Боковые разъемы

12

S-Video

Входной разъем S-Video для использования
совместно с разъемами Audio L/R для
видеокамеры, игровой приставки и т.п.

13

Video

Входной видеоразъем для использования
совместно с разъемами Audio L/R для
видеокамеры, игровой приставки и т.п.

14

Вход Audio L/R

Для видеокамеры, игровой приставки и т.п.

15

Наушники

Мини-разъем Stereo

16

USB

Разъем USB.

S-VIDEO

VIDEO

L

R

USB

AUDIO

EXT 3

Y

Pb

Pr

AUDIO

L / R

EXT 1

EXT 2

AUDIO OUT

DIGITAL

AUDIO

L

R

ANTENNA

COMMON INTERFACE

IN

OUT

SERVICE
UART

DISPLAY SYNCHRONIZED

DISPLAY SYNCHRONIZED.

HDMI 1

HDMI 2

HDMI 3

1

2

3

16

15

14

12

4

8

9

10

11

5

7

6

13
