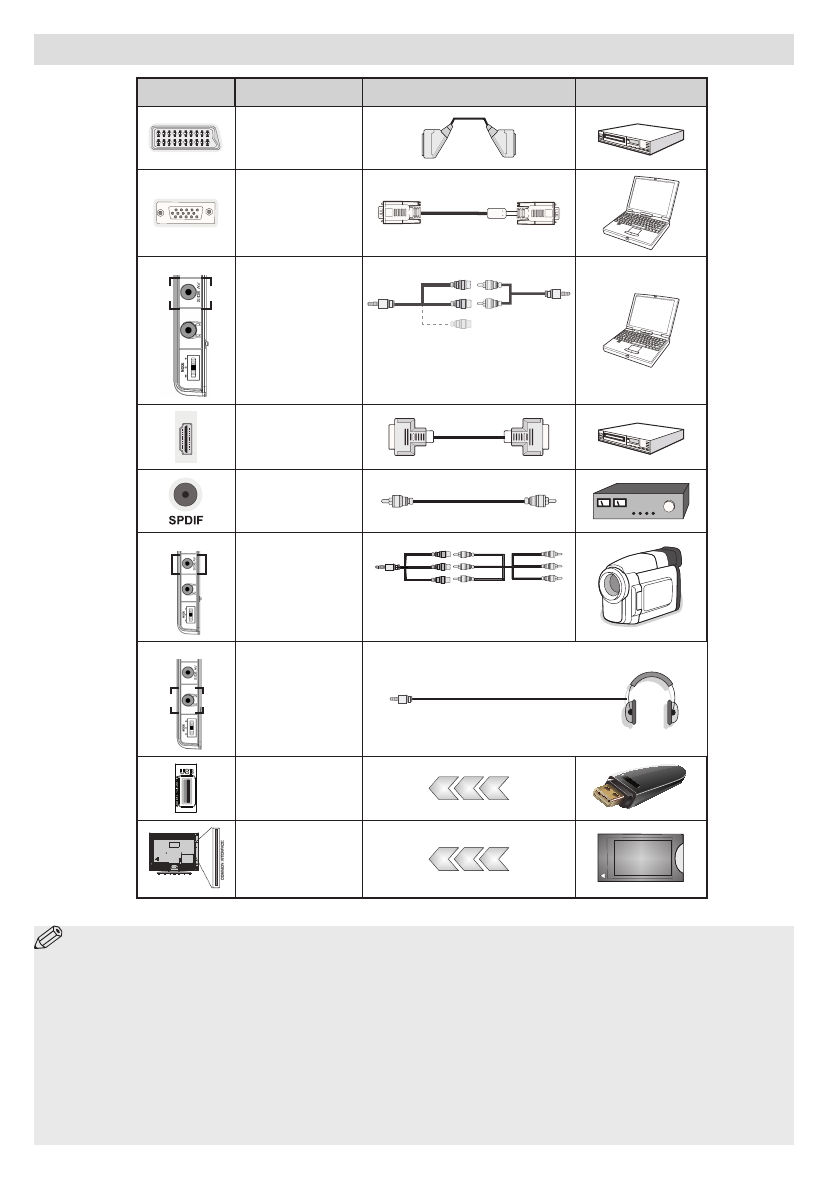

Обзор разъемов

ПРИМЕЧАНИЕ:

При подключении устройства через разъем Side AV используйте входящие в комплект

соединительные кабели.

См. рисунки выше.

|

 Для воспроизведения звука с ПК используйте БЕЛЫЙ и КРАСНЫЙ

разъемы  входящего  в  комплект  соединительного  аудио/видео  кабеля  SIDE  AV.

|

|  Если  внешнее  устройство

подключено через разъем SCART, телевизор автоматически перейдет в режим AV.

|

 При приеме каналов цифрового

ТВ (Mpeg4 H.264) или в режиме работы с программой Медиа браузер разъем SCART не будет обеспечивать вывод

сигнала.

|

 При использовании настенного крепления (опция) рекомендуется подключить все кабели в разъемы на

задней панели телевизора до установки на стену.

|

Вставка или удаление модуля  CI осуществляется только если

телевизор ВЫКЛЮЧЕН Для получения подробной информации о настройках прочитайте руководство по модулю.

Примечание:

Для  подключения  сигнала  YPbPr  через  вход  VGA  можно  использовать  кабель  “YPbPr  -  VGA”  (не

поставляется).

ПРЕДУПРЕЖДЕНИЕ :

 Нельзя использовать VGA и YPbPr одновременно.

Разъем

Тип

Провода

Устройство

Scart

Подключение

(сзади)

VGA

Подключение

(сзади)

Боковой AV

PC/YPbPr аудио

Подключение

(сбоку)

Боковой

соединительный

кабель для видео/

аудио (прилагается)

Кабель PC Аудио

(не прилагается)

HDMI

Подключение

(сзади)

SPDIFF

Подключение

(сзади)

Боковой AV

Боковой AV

Подключение

(сбоку)

Соединительный

кабель AV

(прилагается)

Наушники

Наушники

Подключение

(сбоку)

USB

Подключение

(сбоку)

CI

Подключение

(сбоку)

CAM

module
