Основные подсоединения

Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат отсоединен от
сетевой розетки.

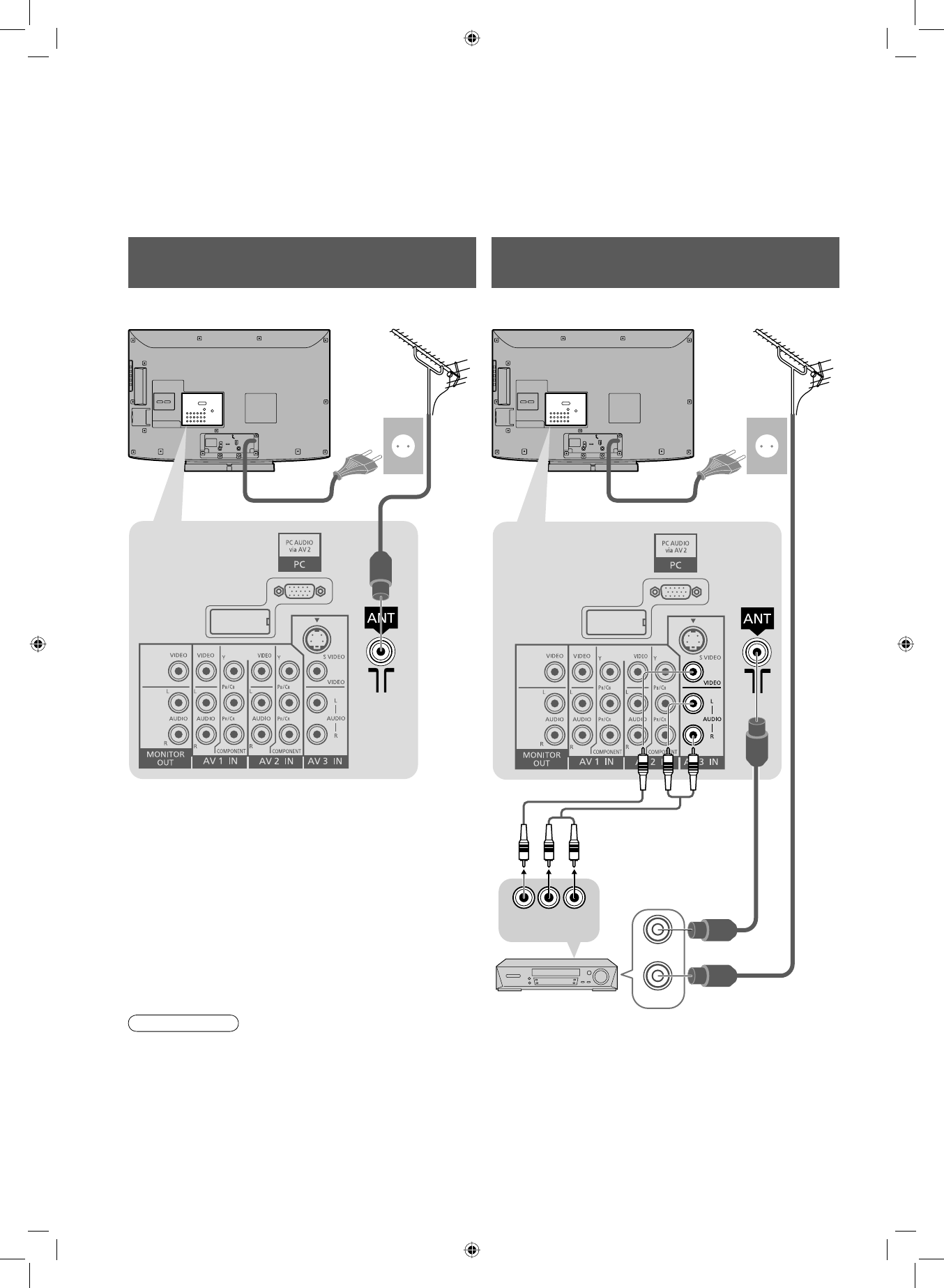

Пример 1
Подсоединение антенны

Пример 2
Подсоединение проигрывателя DVD / ВКМ

Tолько телевизор

Телевизор, проигрыватель DVD или ВКМ

Примечание

•

Типы штепсельных вилок могут различаться в зависимости от страны.

•

Во избежание возникновения помех не следует размещать коаксиальный кабель рядом со шнуром питания.

•

Не следует размещать коаксиальный кабель под телевизором.

•

Для получения оптимального качества изображения и звучания необходима антенна, подходящий кабель
(75



 коаксиальный) и правильный конечный штекер.

•

При использовании коллективной антенной системы может потребоваться подходящий соединительный кабель и штекер между
настенной розеткой антенны и телевизором.

•

Местный центр телевизионного вещания или дилер могут оказать содействие в получении подходящей антенной системы для
определенной зоны и необходимых принадлежностей.

•

Решение любых вопросов, касающихся установки антенны, обновления существующих систем или необходимых принадлежностей,
а также возникающие в связи с этим расходы берет на себя Покупатель.

Шнур питания

Шнур питания

Проигрыватель DVD или ВКМ

Кабель RF

Антенна

Антенна

Задняя панель телевизора

Задняя панель телевизора

Кабель RF

Кабель RF

Переменный
ток 220-240 В
50 / 60 Гц

Переменный
ток 220-240 В
50 / 60 Гц
