Русский

   - 11 -

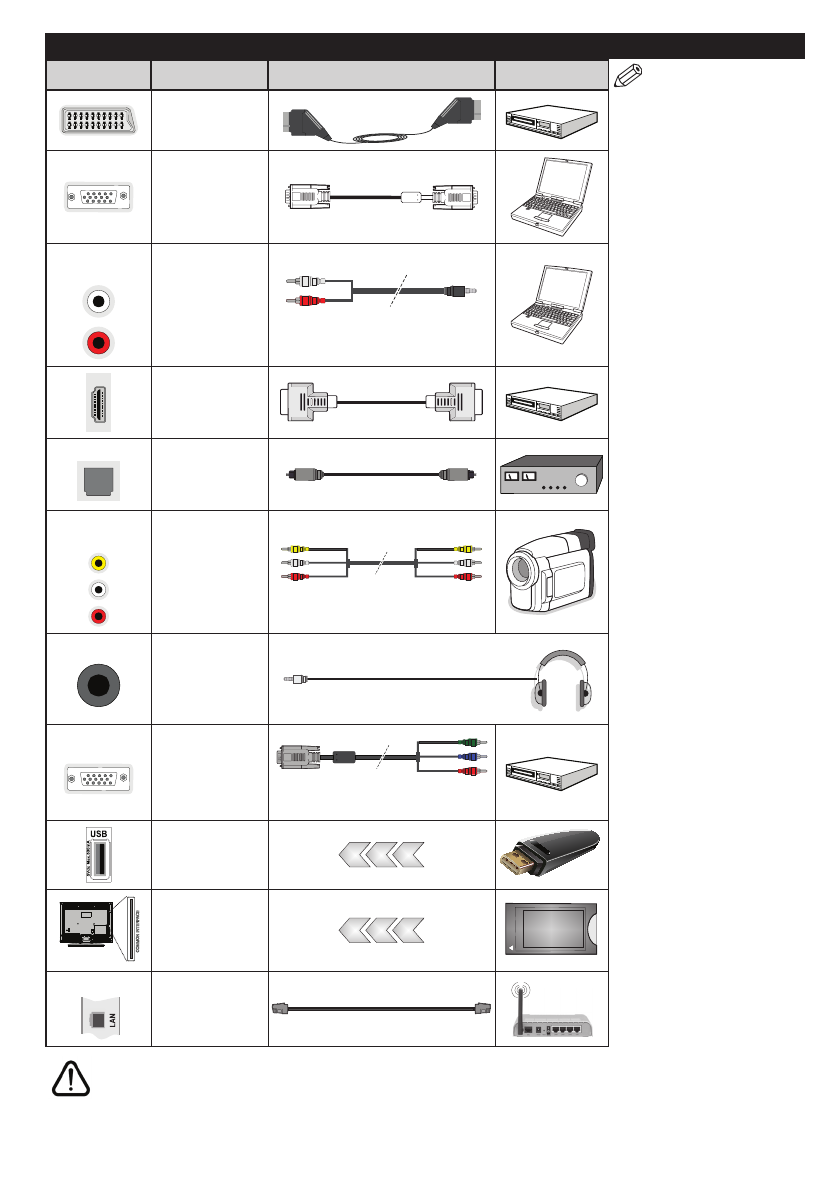

Разъемы

Разъем

Тип

Кабели

Устройство

Соединение

Scart

(сзади)

Соединение

VGA

(сзади)

БОКОВОЙ

AV

Разъем для

звука

ПК / YPbPr

(сбоку)

YPbPr/Звуковой кабель

ПК (не прилагается)

Соединение

HDMI

(сзади)

SPDIF

Разъем SPDIF

(оптический

выход) (сзади)

БОКОВОЙ

AV

Боковой

разъем AV

(аудио/видео)

(сбоку)

Кабель AV (не прилагается)

НАУШНИКИ

Разъем для

наушников

(сбоку)

YPBPR

Разъем для

компонентного

видео YPbPr

(сзади)

Соединительный кабель ПК к

YPbPr (не прилагается)

Разъем

USB

(сбоку)

Разъем

CI

(сбоку)

CAM

module

LAN

Разъем

Ethernet

(сзади)

Кабель LAN / Ethernet

П Р И М Е Ч А Н И Е :

П р и   п о д к л ю ч е н и и

устройства  через  YPb

-

Pr  или  боковой  вход  AV,

необходимо  использовать

соединительные  кабели,

чтобы  подключение  было

возможным.

  См.  рисунки

н а   л е в о й   с т о р о н е .   Д л я

подключения  сигнала  YP

-

bPr  через  вход  VGA  можно

использовать  кабель  "YPb

-

Pr  -  VGA"  (не  прилагается).

Нельзя  использовать  VGA

и  YPbPr  одновременно.  Для

воспроизведения звука PC/YP

-

bPr  необходимо  подключить

в  боковые  звуковые  входы

разъемы  звукового  кабеля

PC/YPbPr  (не  прилагается).

|  Если  внешнее  устройство

подключено  через  разъем

S C A R T ,   т е л е в и з о р

автоматически  перейдет

в  режим  AV.|  При  приеме

каналов цифрового ТВ (Mpeg4

H.264) или при работе медиа-

б р ау з е р а   р азъ е м   S C A RT

н е   б у д е т   о б е с п еч и в а т ь

в ы в о д   с и г н а л а .   |   П р и

использовании  комплекта

для  настенного  крепления,

п е р ед   н ач ал о м   м о н та ж а

на  стену  рекомендуется

подключить  все  кабели  на

задней  панели  телевизора.  |

Вставка или удаление модуля

CI  осуществляется,  только

если телевизор ВЫКЛЮЧЕН.

Для  получения  подробной

информации  о  настройках

ознакомьтесь с руководством

по модулю. | Каждый USB-вход

поддерживает устройства до

500 милиампер. Подключение

у с т р о й с т в ,   з н а ч е н и е

тока  в  которых  выше  500

м А ,   м о ж е т   п р и в е с т и   к

повреждению  телевизора.  |

При подключении HDMI-кабеля

к  телевизору  необходимо

и с п о л ь з о в а т ь   т о л ь к о

экранированный кабель HDMI,

чтобы  обеспечить  защиту

от помех.

 Если вы хотите подключить к телевизору устройство, убедитесь, что они отключены непосредственно перед

выполнением  подключения.  После  завершения

подключения  Вы

  можете  включить  оба  устройства  и

использьвать их. Кабели в комплект поставки не входят.
