8

ANT INPUT

ANT OUTPUT

Примечания:

• Изображенное дополнительное оборудование, кабели и

штекеры адаптеров не поставляются с этим телевизором.

• Чтобы получить оптимальное качество изображения и звука,

требуются антенна, правильный кабель (коаксиальный 75
Ом) и правильный штекер для разъема.

• Если используется совместная антенная система, то Вам

может понадобиться правильный соединительный кабель и
штекер между настенным антенным разъемом и Вашим
телевизором.

• Ваш местный Центр по телевизионному обслуживанию или

Ваш дилер могут помочь Вам получить правильную антенную
систему для Вашей конкретной области и необходимые
принадлежности.

• В с е   в о п р о с ы ,   с в я з а н н ы е   с   у с та н о в ко й   а н т е н н ы ,

модернизацией существующих систем или необходимых
принадлежностей, и соответствующих расходов, являются
ответственностью Покупателя, т.е. Вашей ответственностью.

Для правильного приема каналов VHF/UHF, требуется внешняя антенна. Для наилучшего приема
рекомендуется наружная антенна.

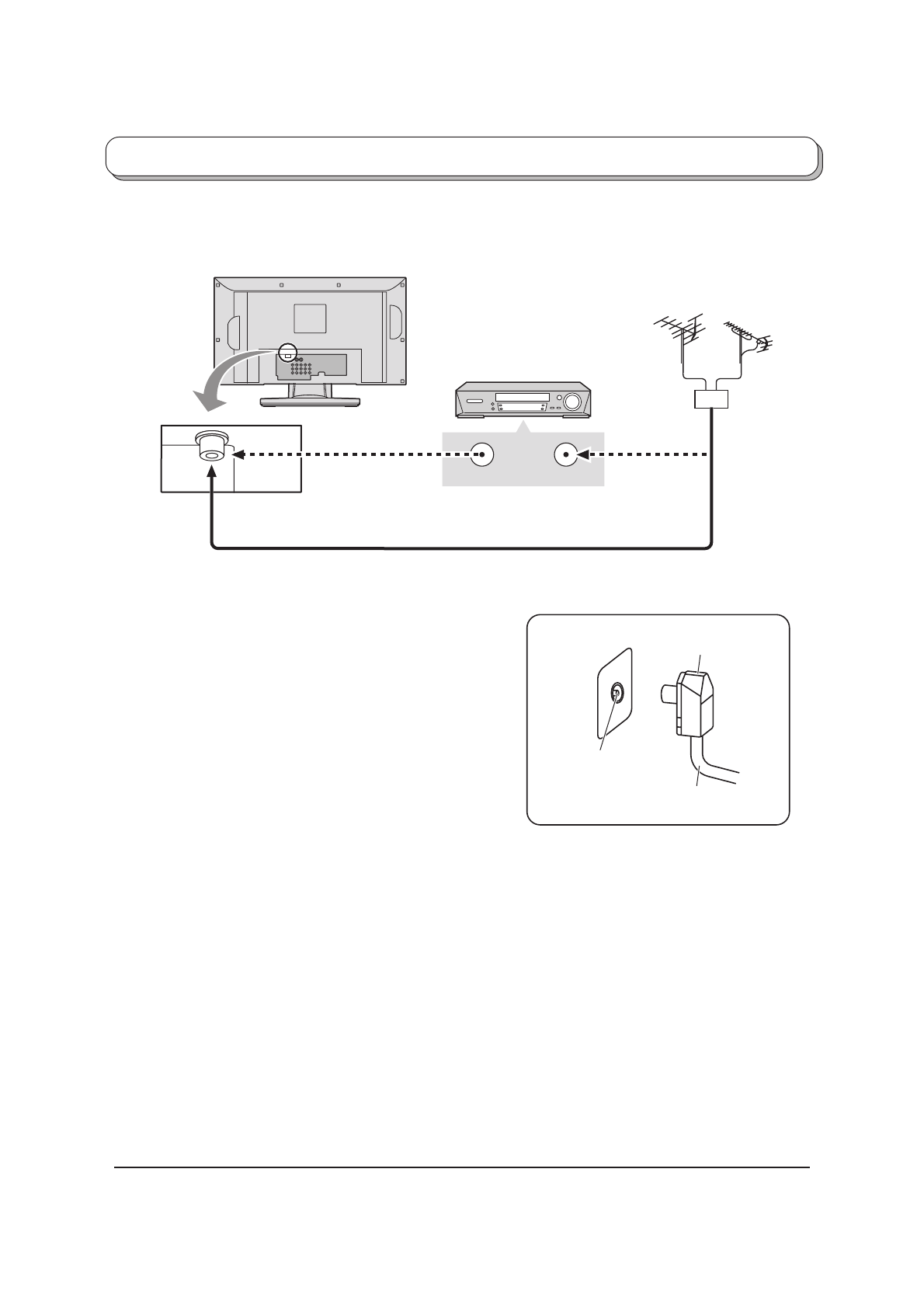

Подсоединение антенны

Антенна VHF Антенна UHF

Преобразователь
частоты

Коаксиальный кабель 75 Ом

ВКМ

ИЛИ

Входной
разъем RF

Коаксиальный
штекер антенны

Коаксиальный
кабель 75 Ом
