21

Телевизор позволяет Вам наслаждаться просмотром изображения с его оптимальным размером и
форматом изображения.

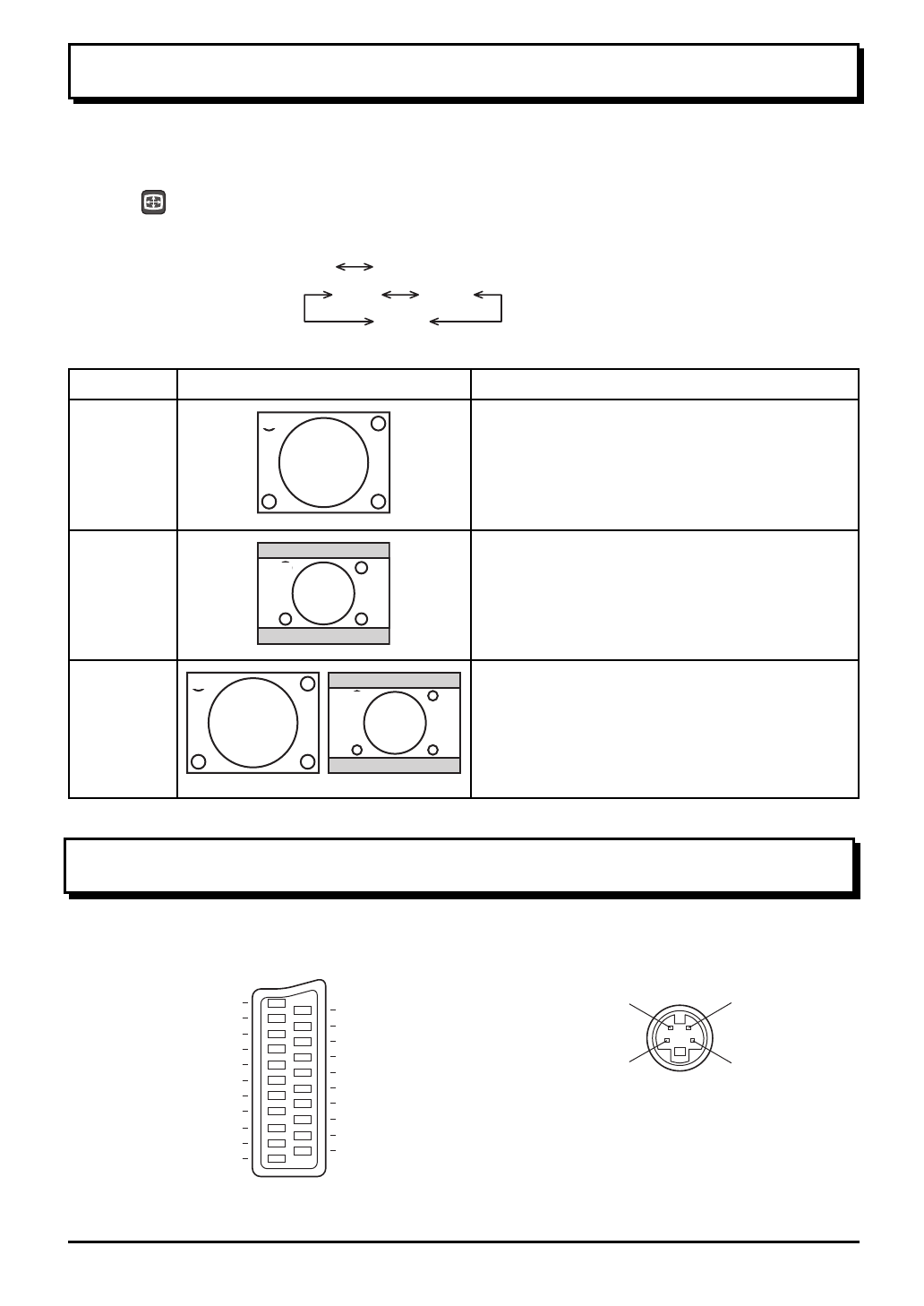

Кнопка формата изображения ASPECT

Режим формата изображения изменяется каждый раз, когда
нажимается кнопка ASPECT.

Режим TB: 4:3

  16:9

Режим AV:

Авто

16 : 9

4 : 3

ASPECT

Режим


Объяснение

4 : 3

16 : 9

Авто

В режиме

4:3

 изображение 4:3 отображается

стандартным размером 4:3, и режим можно
выбрать, если Вы хотите выполнять просмотр
в этом формате.

В режиме

16:9

 изображение 16:9 отображается

стандартным размером 16:9, и режим можно
выбрать, если Вы хотите выполнять просмотр
в этом формате.

Выбор режима “

Авто

” на этом телевизоре

автоматически приведет к тому, что телевизор
б уд е т   о т о б р а ж а т ь   л ю б ы е   в ход я щ и е
изображения в правильном формате, т.е. 16:9
или 4:3.

Сигнал 4:3

Сигнал 16:9

4 : 3

16 : 9

4 : 3

16 : 9

Регуляторы формата изображения

Информация о разъемах Scart и S-video

Разъем AV1  Scart

4-штырьковый  разъем AV2  S-Video

21
19
17
15
13
11
9
7
5
3
1

20
18
16
14
12
10
8
6
4
2

Заземление
яркости

Вход яркости

Цветовой вход

Цветовое
заземление

Гнездо заземления

Выход CVBS (видео)

Заземление CVBS

Красный, вход

Красный, заземление

Зеленый, вход

Зеленый, заземление

Синий, вход

Синий, заземление

Аудио выход (левый)

Аудио выход (правый)

Вход CVBS (видео)
Статус RGB, заземление
Статус RGB
Заземление
– –
– –
Статус CVBS
Аудио вход (левый)
Аудио, заземление
Аудио вход (правый)
