СОЕДИНЕНИЯ
Как выполнить подключение к входным аудио/видеоразъемам
Подсоединение источников сигнала

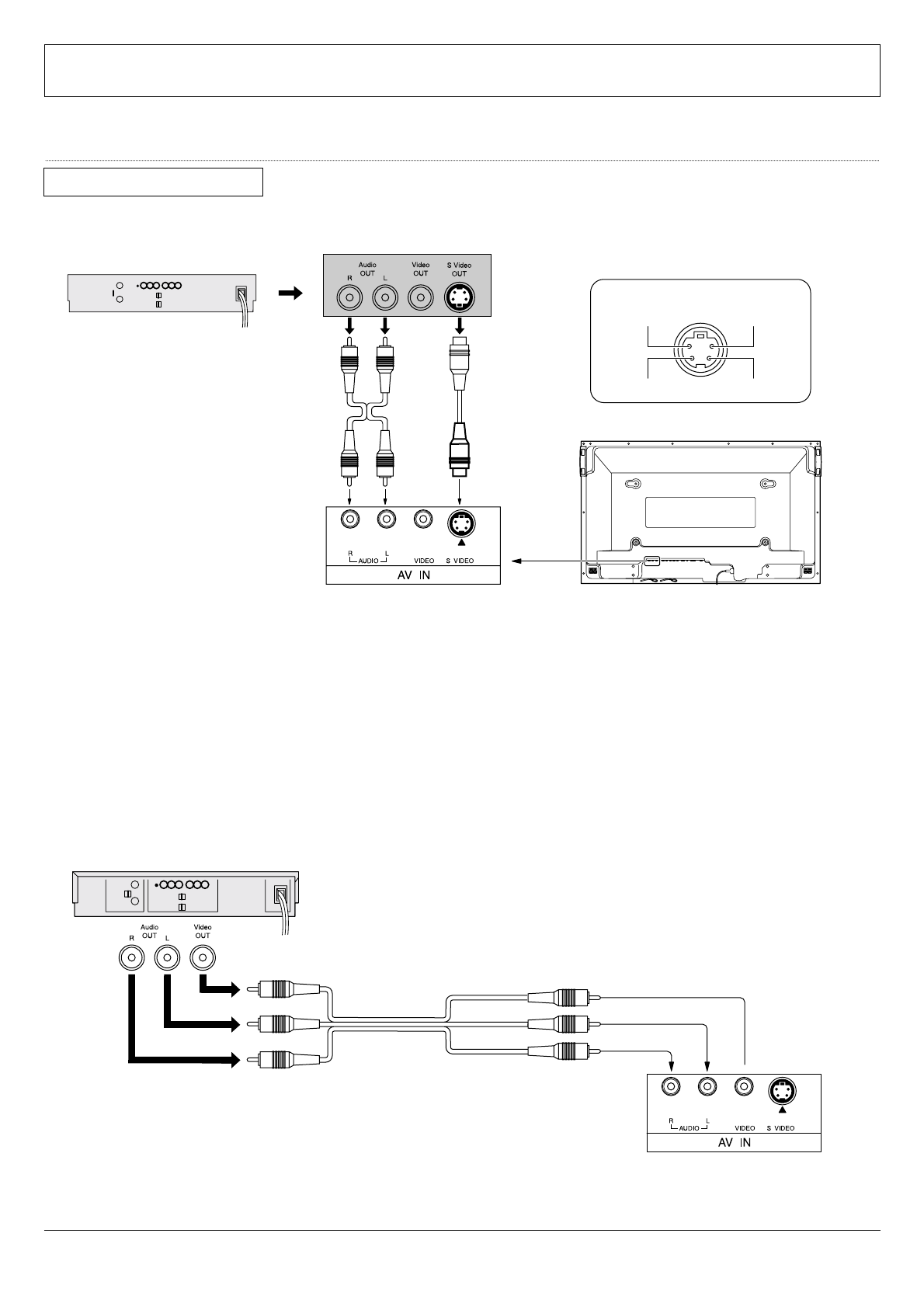

(Пример) Подключение видеомагнитофона, работающего с сигналом S VIDEO
(Видеомагнитофон S VIDEO)
(Видеомагнитофон)
Сигнал S VIDEO
Входной видеосигнал
к разъему S VIDEO
Входной аудиосигнал
к разъемам L/R
Входной видеосигнал
к разъему RCA
Входной аудиосигнал
к разъемам L/R
Примечания:
●
Показанное на рисунке дополнительное оборудование и кабели не входят в комплект поставки данного устройства.
4-контактный разъем S VIDEO
Аудиовидеокабели
3 х RCA
Сигнал AUDIO
Аудио кабели
2 x RCA
Сигнал AUDIO/ VIDEO
Яркость (земля)
Яркость (вход)
Цветность (земля)
Цветность (вход)
(Пример) подсоединение AV-кабелей c тремя штыревыми соединителями RCA
