6

1

2

AUDIO

SERIAL

PC    IN

SLOT1

R

L

AUDIO

P

R

/G

R

/R P

B

/G

B

/B

Y/G

COMPONENT/RGB IN

SLOT3

R

L

AUDIO

VIDEO

AV IN

S VIDEO

SLOT2

1

2

1

2

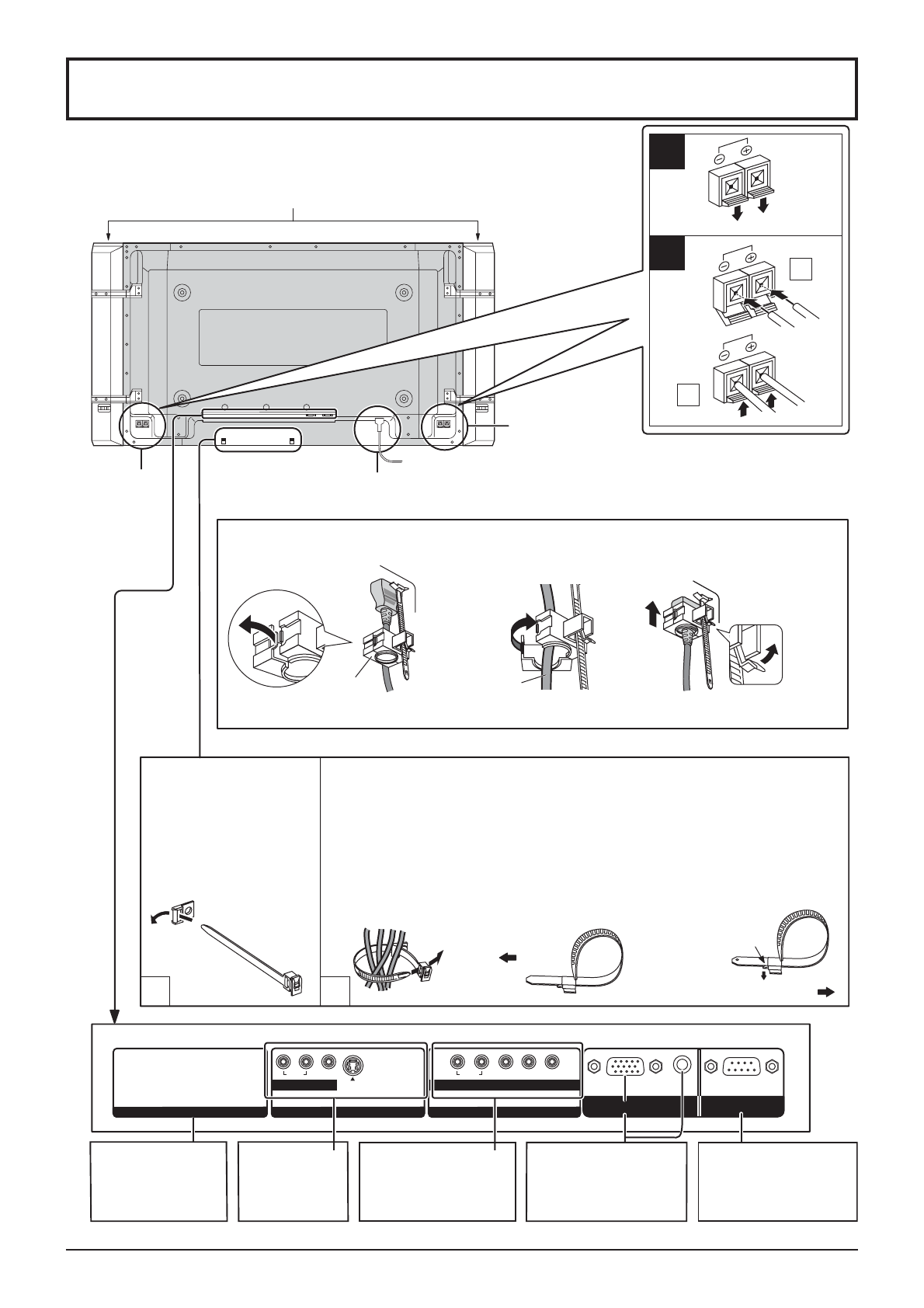

Подключения

Динамики (продаются отдельно)

Разъем
SPEAKERS (R)

Разъем
SPEAKERS (L)

Подключение кабеля питания (см. стр. 12)

–

Фиксация кабеля питания

1.

 Откройте зажим.

2.

 Вставьте кабель

питания и надежно
закройте зажим.

3.

 Сдвиньте зажим вверх и

надежно зафиксируйте
кабель питания.

При ослаблении
зажима:

Зажим

Кабель питания

Примечание:

 Штепсель кабеля питания, показанный на иллюстрации, может отличаться от штепселя,

которым оснащена Ваша модель.

– Ленты для фиксации кабеля

  Скрепите свободные участки кабеля при помощи лент.

Пропустите ленту для
фиксации кабеля через
ушко, как показано на
иллюстрации.

Для фиксации кабелей, подключенных к разъемам, оберните вокруг них
фиксирующую ленту, а затем пропустите заостренный конец через замок,
как показано на иллюстрации.

Убедитесь в том, что кабели располагаются достаточно свободно,
без лишнего натяжения (особенно кабель питания), и надежно
свяжите все кабели при помощи полученной в комплекте
фиксирующей ленты.

Для затяжки ленты:

Тяните

Для ослабления ленты:

Нажмите на фиксатор.

Тяните

Гнездо для
установки
продающегося
отдельно блока
разъемов (закрыто).

Разъемы AV
(см. стр. 9)

Разъемы COMPO-
NENT/RGB IN и
AUDIO IN (см. стр. 9)

От разъема внешнего
монитора (EXTERNAL)
на компьютере
(см. стр. 7)

От последовательного
(SERIAL) разъема на
компьютере (см. стр. 8)

Примечание:

 При поставке с фабрики блоки разъемов установлены в гнезда 2 и 3.

При подключении динамиков используйте только динамики, входящие в список
дополнительных принадлежностей. Для получения информации об установке
динамиков обратитесь к инструкции для динамиков.

(Пример: TH-42PHW6)
