12

Подсоединения

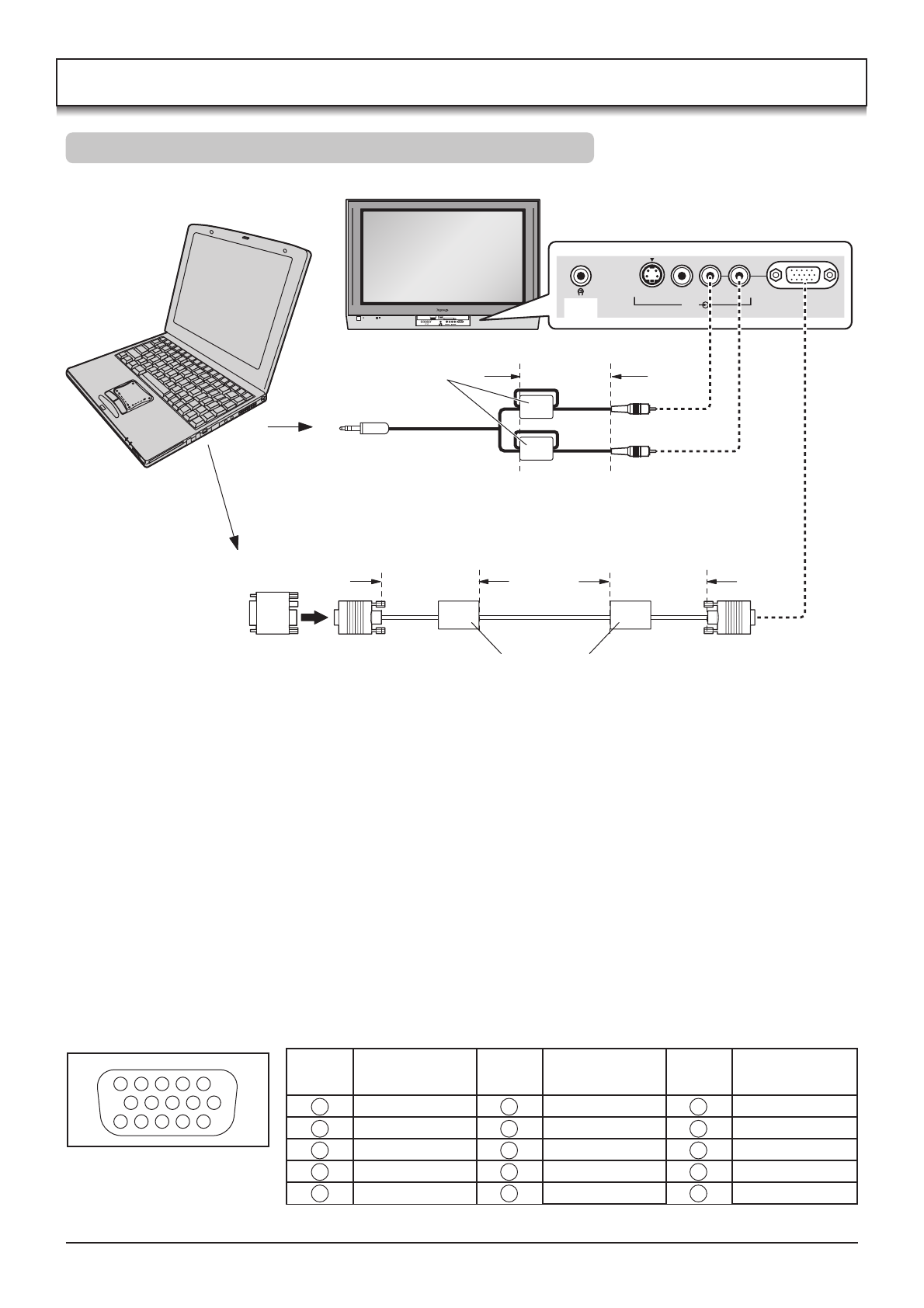

Как подсоединить входные разъемы ПК

S VIDEO

AV3

VIDEO

L

R

PC

STR

F

TV/AV

/

/

S VIDEO

AV3

VIDEO

L

R

PC

SD CARD

PUSH-EJECT

PC  CARD  EJECT

КОМПЬЮТЕР

Ферритовый сердечник
(маленького размера)
(поставляется)

Меньше
10 см

Стерео штекер

Подсоедините кабель, который соответствует
выходному аудио разъему компьютера.

Меньше
10 см

Меньше
10 см

Преобразовательный адаптер
(если необходимо)

RGB

Кабель ПК

Ферритовый сердечник
(большого размера) (поставляется)

D-sub 15p

Аудио

Примечания:

• Компьютерные сигналы, которые можно вводить, – это сигналы с частотой горизонтальной развертки от

15 до 110 кГц и частотой вертикальной развертки от 48 до 120 Гц. (Однако изображение не будет правильно
отображаться, если в сигнале более 1200 строк.)

• Максимальное разрешение дисплея составляет 640 х 480 точек (TH-37PA30, TH-42PA30), 1024 x 768 точек

(TH-50PV30), когда формат экрана установлен в положение “4:3”, и 852 x 480 точек (TH-37PA30, TH-42PA30),
1366 x 768 точек (TH-50PV30), когда формат экрана установлен в положение “16:9”. Если разрешение дисплея
превышает эти максимальные значения, он может не отображать детали с достаточной четкостью.

• Некоторые модели ПК не могут быть подсоединены к телевизору.
• При использовании компьютеров с разъемом D-sub 15P совместимым с ОС DOS/V, использование адаптера

необязательно.

• Компьютер, показанный на иллюстрации, приведен только с целью примера.
• Изображенное дополнительное оборудование и кабели не поставляются с этим телевизором.
• Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже

указанного диапазона частот.

1

6

7

8

3

9

4

5

10

15 14 13 12 11

2

Названия сигналов для разъема D-sub 15P

Расположение штекеров
для разъема входа с ПК

Номер

штекера

1
2
3
4
5

Номер

штекера

6
7
8
9

10

Номер

штекера

11

12
13
14
15

Название сигнала

Название сигнала

Название сигнала

R

G

B

NC

(не подсоединен)

GND

(Заземление)

GND

(Заземление)

GND

(Заземление)

GND

(Заземление)

NC

(не подсоединен)

GND

(Заземление)

NC

(не подсоединен)

NC

HD/SYNC

VD

NC
