ПРИМЕЧАНИЕ – Вид телевизора на рисунке 3 показан условно. Крепление опорных но-
жек на Вашей модели телевизора производите в соответствии с фактическим внешним ви-
дом.
♦
Крепление телевизора на стене.
ПРИМЕЧАНИЕ – В связи с расположением панели разъемов при креплении телевизора
на стену следует убедиться, что между кожухом телевизора и стеной имеется достаточное
расстояние для прокладки соединительных кабелей.
• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,
приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-
крутите винты (
рисунок 3
), крепящие опорные ножки к корпусу телевизора.
•
Крепление телевизоров 40F/43F к стене
осуществляют с помощью специального крон-
штейна, приобретаемого отдельно и не входящего в комплект поставки телевизоров.
На кожухе телевизора настенный кронштейн крепится винтами, вкручиваемыми в четыре
резьбовых отверстия (
рисунок 2б, поз.16
). Рекомендуемый размер винтов: для телевизоров
40F
М5х6 (4 шт); для телевизоров
43F
М6х6 или М6x8 (4 шт).
Размеры кронштейна, в зависимости от модели телевизора, определяются расстоянием
между резьбовыми отверстиями (
см. рисунок 4
).
200
b
а,мм
b,мм
40F
43F
20 0
200
10 0
a

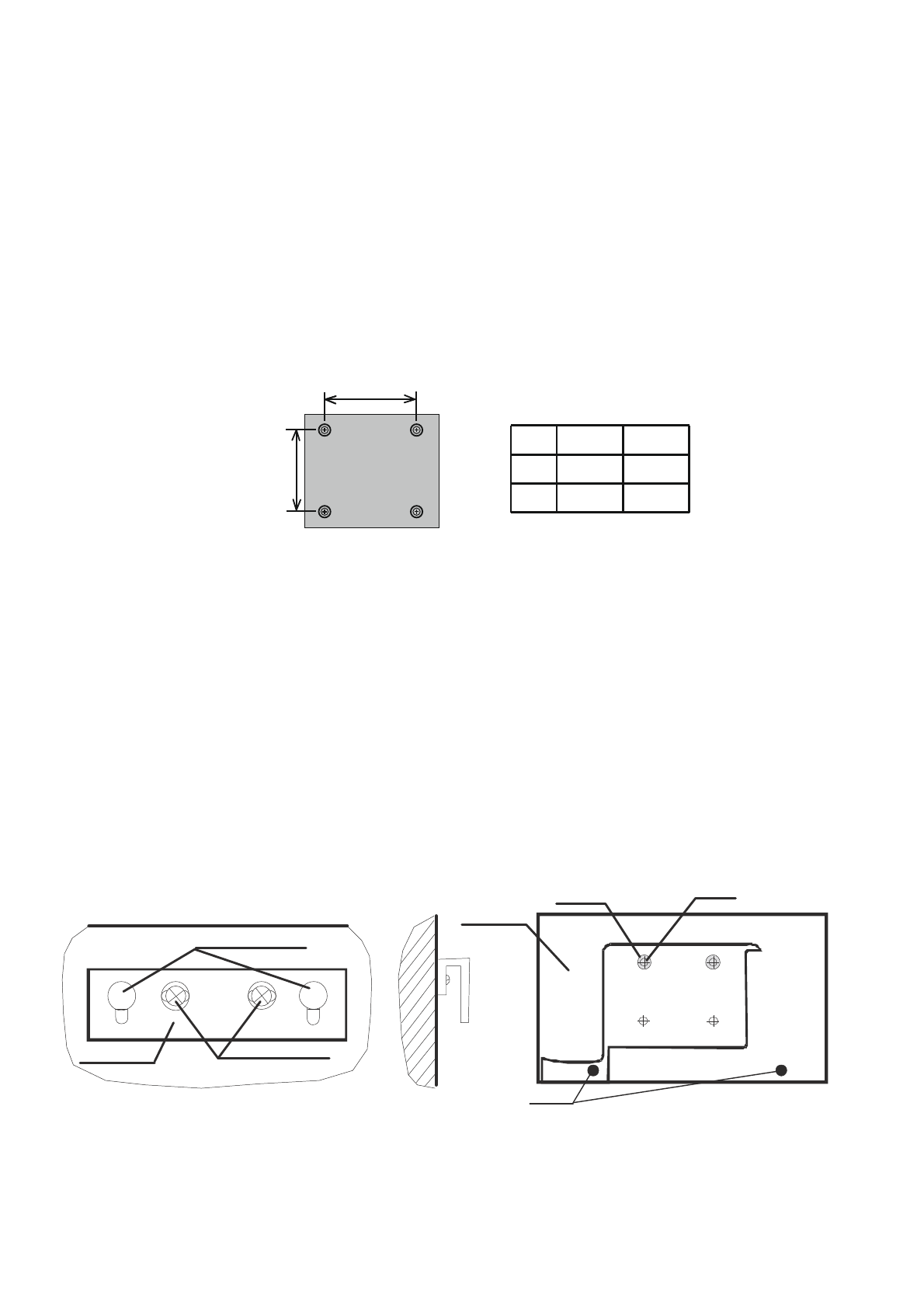

Рисунок 4
– Размеры для выбора настенного кронштейна
•
Крепление телевизоров 24H к стене
осуществляют с помощью кронштейна из комплек-
та поставки телевизора. Кронштейн комплектуется дюбелями (2 шт), самонарезающими винтами
5х35 (2 шт), втулками (2 шт) и винтами М4х12 (2 шт). Также в комплект поставки телевизоров вхо-
дят два резиновых упора.
Выберите место на стене для крепления телевизора и разметьте два отверстия на рас-
стоянии 5 см друг от друга.
Просверлите отверстия диамером 8 мм, глубиной 38 мм. Вставьте в отверстия пластико-
вые дюбеля и закрепите настенный кронштейн с помощью двух сомонарезающих винтов 5х35 (
см.
рисунок 5а
).
На кожухе телевизора с помощью винтов М4х12 закрепите две втулки в соответствии с ри-
сунком 5б.
С упоров снимите защитную бумагу и приклейте их на кожухе телевизора в соответствии с
рисунком 5б.
Повесьте телевизор на кронштейн, продев втулки через отверстия «А».
Втулка
Кронштейн
Стена
Отверстия “А”
Телевизор
Упоры
Винт
М4х12
Винты само-
нарезающие 5х35
а)
б)
Рисунок 5
♦ Перед включением телевизора, во избежание неравномерного формирования изображе-
ния на экране, убедитесь, что он расположен вертикально.
