10

22

20

22

16

15

14

13

12

11

10

AC - NPUT
100 - 240 ~ 50/60Hz

HDMI2

HDMI1

USB (FOR TV)

VGA

PC AUDIO

RF

COMMON INTERF

ACE (CI)

18

2

1

5

7

6

4

3

8

9

25

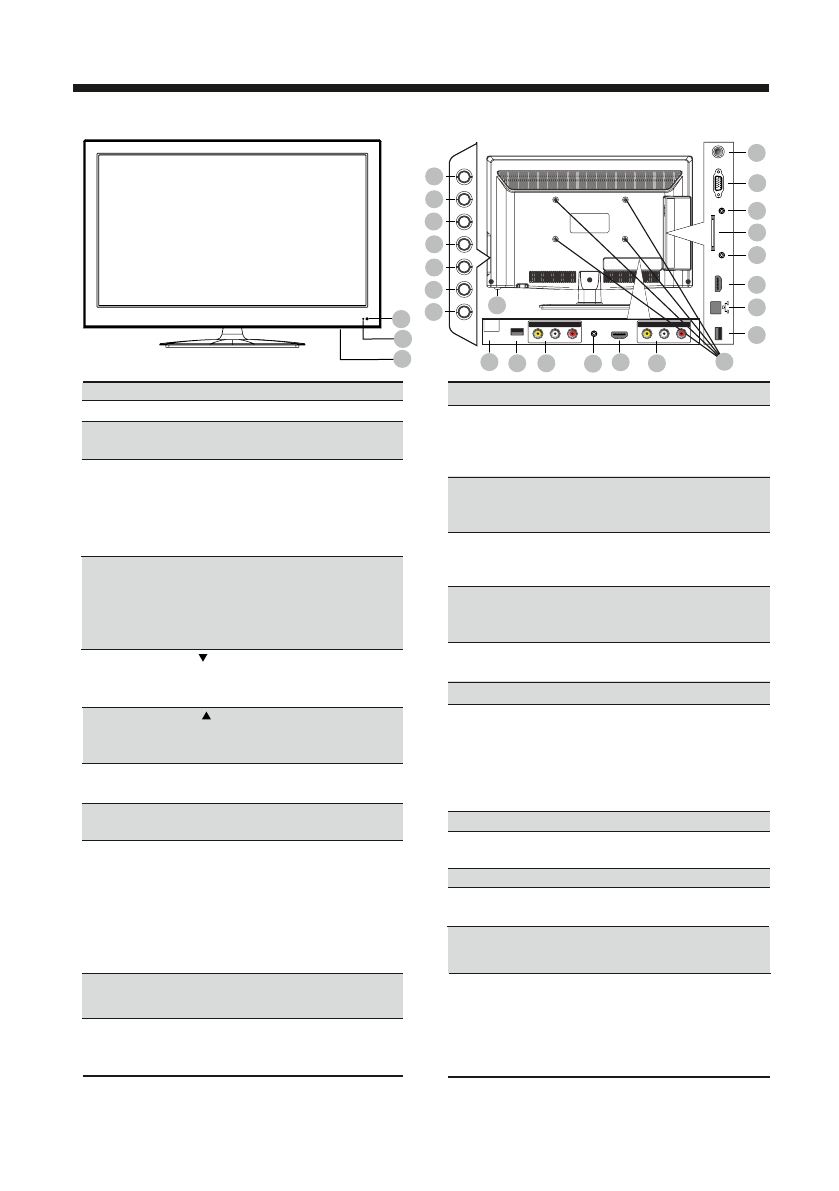

1.

ИК-датчик системы дистанционного управления

2.

Индикатор рабочего режима/режима ожидания

3.

Клавиша

STANDBY

Рабочий режим/режим ожидания.

4.

Клавиша VOL-

Уменьшение уровня громкости.
В режиме меню, используйте эту кнопку, для
перехода к предыдущему пункту меню или для
уменьшения параметра настройки.

5.

Клавиша VOL+

Увеличение уровня громкости.
В режиме меню, используйте эту кнопку, для
перехода к следующему пункту меню или для
увеличения параметра настройки.

6.

Клавиша CH

Перехода на предыдущий канал. В режиме меню
используйте эту кнопку как стрелку вниз ПДУ.

7.

Клавиша CH

Перехода на следующий канал. В режиме меню
 используйте эту кнопку как стрелку вверх ПДУ.

8.

Клавиша MENU

Выбор основного меню

9.

Клавиша SOURCE

Выбор режима работы/источника сигнала.

12

.

HDMI вход

: мультимедийный интерфейс высокой

четкости.

10

.

Вход USB:

для подключения внешних USB

устройств, например для обработки файлов
форматов MP3 и JPEG, а также для использования
функции Time Shift (сдвига по времени) и функции
записи.(подробное описание данных функций см. в
соответствующем разделе руководства по
эксплуатации)

15

.

3,5

мм Аудио-вход

Предназначен для подключения внешнего
источника аудиосигнала.

14

.

Общий интерфейс (CI):

 гнездо модуля условного

доступа (САМ). Для просмотра данных каналов
обратитесь к поставщику услуг цифрового
телевидения

13

.

3,5 мм Аудио-выход

на наушники

16

.

Вход VGA: для подключения к источникам
аналоговых сигналов VGA. Аудио PC поддерживает
Джек 3.5 мм.

17

.

Разъем для подключения антенного кабеля

(сигнал эфирной антенны или кабельного
телевидения)

22

.

HDMI вход

: мультимедийный интерфейс высокой

четкости.

23

.

Композитный видео-аудио выход

20

.

Композитный видео-аудио вход

 для

подключения кабеля RCA к соответствующему
внешнему аудио/видео устройству, например
видеомагнитофону или игровой приставке.
Используйте белый и красный разъемы для
внешнего аудио источника.

18

.

Шнур питания переменного тока:

 для

подключения телевизора к электрической розетке.

2

4.

Выключатель питания:

для отключения

основного питания телевизора.

24

24

19

11

.

LAN/Ethernet:

Для подключения ТВ к локальной

сети

19

.

USB:

Для

Android TV

21

21

.

Коаксиальный аудио-выход

2

5

.

Отверстия для крепления настенного
кронштейна:

Только для настенного крепления.

AV

L

R

AV INPUT

COAXIAL

USB (FOR ANDROID TV)

AV

L

R

AV OUTPUT

2

3

HEADPHONE
