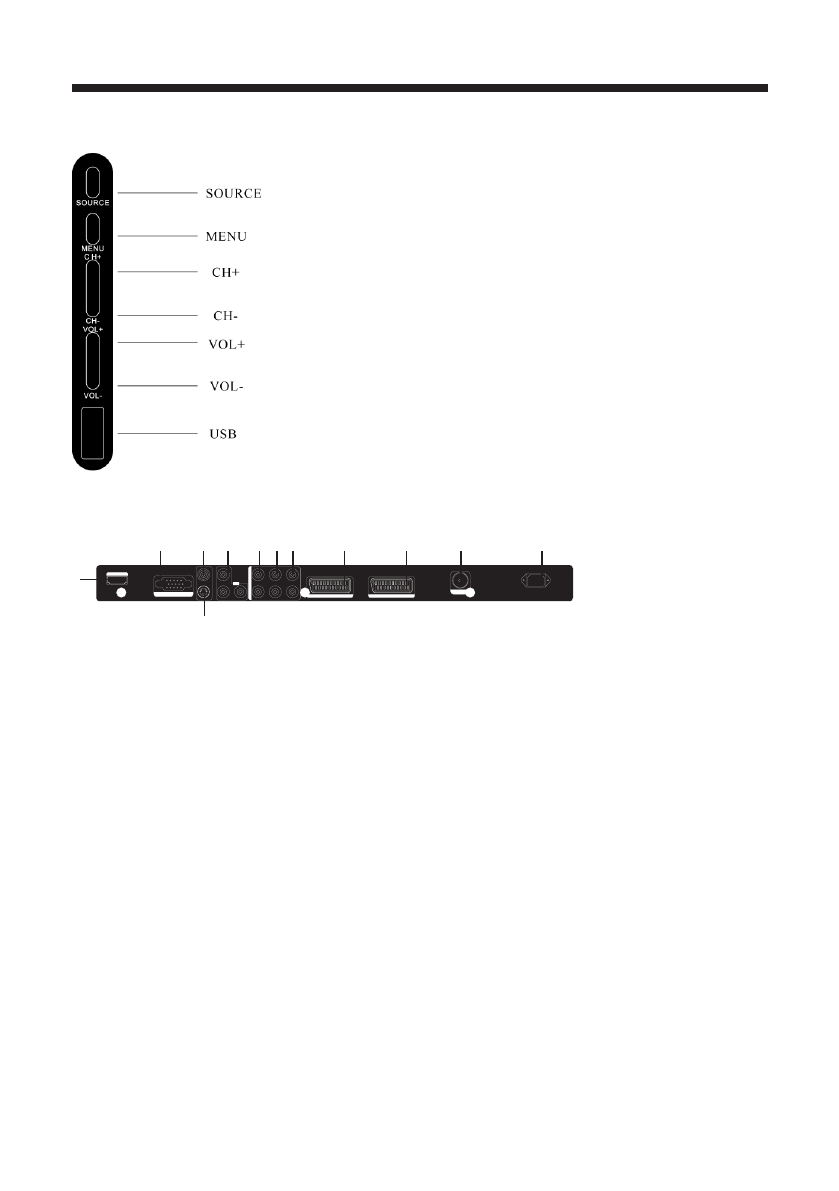

Кнопки управления на корпусе ТВ

1.­SOURCE­Кнопка­вывода­на­экран­меню­источников­
­­­­­воспроизведения
2.­MENU­Кнопка­вывода­на­экран­основного­Меню.
3.­CH+/CH-­
­­­­Во­время­режима­ТВ­нажимайте­эти­кнопки­для­перехода­
­­­­к­последующему/предыдущему­каналу.­
­­­­Во­время­просмотра­Меню­нажимайте­эти­кнопки­для­
­­­­перехода­к­последующему/предыдущему­пункту­меню.
­­­­Во­время­режима­ожидания­нажмите­эти­кнопки­для­
­­­­включения­телевизора.
4.­VOL+/-­Кнопки­увеличения/уменьшения­уровня­громкости.­
­­­­Во­время­просмотра­Меню­нажимайте­эти­кнопки­для­
­­­­настройки­выбранного­параметра.
5.­USB­разъем­(опция)

Разъемы на корпусе ТВ

S-VIDEO1

AV1-VIDEO

L

L

L

Y

Y.Pb.Pr

INPUT

Pb

Pr

R

R

R

PC

Y.Pb.Pr

AV1

T

U

P

NI
OI

D

U

A

AC-INPUT

100-240V~ 50/60Hz

ANT

SCART 1 (FULL)

SCART 2 (HALF)

VGA INPUT

HDMI INPUT

S-VIDEO1

AV1-VIDEO

L

L

L

Y

Y.Pb.Pr

INPUT

Pb

Pr

R

R

R

PC

Y.Pb.Pr

AV1

T

U

P

NI
OI

D

U

A

AC-INPUT

100-240V~ 50/60Hz

ANT

SCART 1 (FULL)

SCART 2 (HALF)

VGA INPUT

HDMI INPUT

1

2

3

5

6 7 8

4

9

10

11

12

1.­ HDMI­Разъем­
2.­ VGA­разъем
3.­ Композитный­видео­вход­-­AV1
4.­ S-VIDEO1­разъем
5.­ YРbPr­разъемы­­
6.­ Аудио­разъем­для­компьютера
7.­ YРbPr­Аудио­разъем­­
8.­ Аудио­вход­(левый/правый)­-­AV1
9.­ SCART1­разъем­(FULL)
10.­ SCART2­разъем­(HALF)
11.­ Разъем­для­антенны
12.­ Разъем­для­подключения­кабеля­сетевого­питания­

Примечание:

Композитный­видео­вход­и­S-VIDEO1­разъем:­имеют­общий­аудио­канал.
SCART1­(FULL)­разъем:­CVBS­и­RGB­входы.
SCART2­(HALF)­разъем:­только­CVBS­вход.
