10

2

3

1

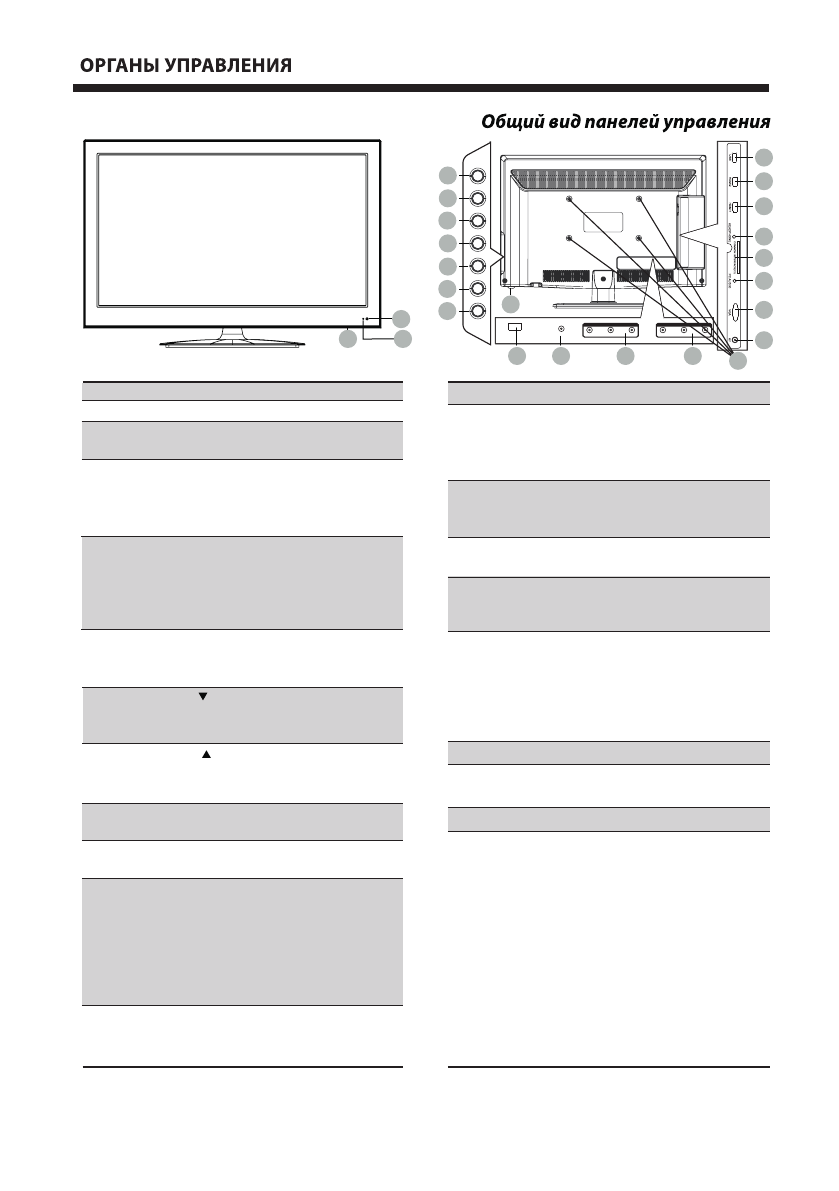

1.

ИК-датчик системы дистанционного управления

2.

Индикатор рабочего режима/режима ожидания

4.

Клавиша

STANDBY

Рабочий режим/режим ожидания.

5.

Клавиша VOL-

Уменьшение уровня громкости.

В режиме меню, используйте эту кнопку, для

перехода к предыдущему пункту меню или для

уменьшения параметра настройки.

6.

Клавиша VOL+

Увеличение уровня громкости.

В режиме меню, используйте эту кнопку, для

перехода к следующему пункту меню или для

увеличения параметра настройки.

7.

Клавиша CH

Перехода на предыдущий канал. В режиме меню

используйте эту кнопку как стрелку вниз ПДУ.

8.

Клавиша CH

Перехода на следующий канал. В режиме меню

 используйте эту кнопку как стрелку вверх ПДУ.

9.

Клавиша MENU

Выбор основного меню

10.

Клавиша SOURCE

Выбор режима работы/источника сигнала.

12.

HDMI вход

: мультимедийный интерфейс высокой

четкости.

11.

Вход USB:

для подключения внешних USB

устройств, например для обработки файлов

форматов MP3 и JPEG, а также для использования

функции

T

ime Shift (сдвига по времени) и функции

записи.(подробное описание данных функций см. в

соответствующем разделе руководства по

эксплуатации)

15.

Разъем PC AUDIO IN

Предназначен для подключения внешнего

источника аудиосигнала.

14.

Общий интерфейс (CI):

 гнездо модуля условного

доступа (САМ). Для просмотра данных каналов

обратитесь к поставщику услуг цифрового

телевидения

13.

- Наушники

16.

17.

Разъем для подключения антенного кабеля

(сигнал эфирной антенны или кабельного

телевидения)

18.

Компонентный вход:

 для получения изображения

с максимальным разрешением при подключении к

основным источникам видео: DVD – проигрывателю,

видеокамере или игровой приставке. Разъемы

внешних компонентных устройств

имеют иногда маркировку

Y

, B-Y, R-Y или

Y

, Pb, P

r

.

20.

Композитный аудиовход

3.

Выключатель питания:

для отключения

основного питания телевизора.

22.

Композитный аудио-видео выход

21.

Шнур питания переменного тока:

 для

подключения телевизора к электрической розетке.

23.

Отверстия для крепления настенного

кронштейна:

Только для настенного крепления.

22

6

8
7

5
4

9

10

11

12

12

13
14

15

16

17

23

AC-INPUT

100-240V~ 50/60Hz

Y Pb Pr

VIDEO

L

R

AV OUTPUT

VIDEO

L

R

AV  IN PUT

19

18

20

21

Вход

VGA

: для подключения к источникам

аналоговых сигналов VGA.
