One

40

Инструкция по установке
Крепление настольной подставки

9

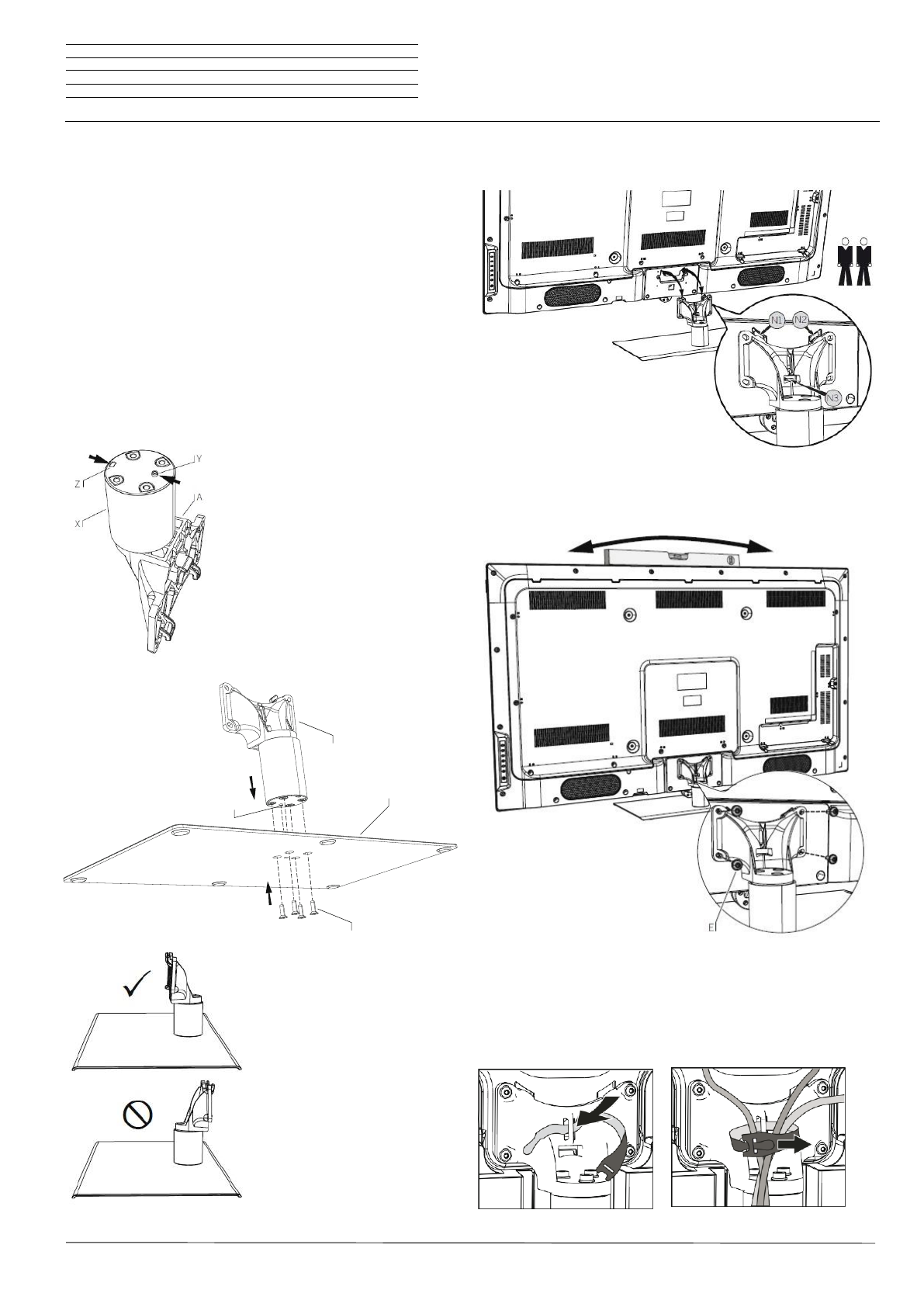

Крепление настольной подставки

Для  установки  телевизора  на  настольную подставку
используйте  инструменты, входящие  в  комплект  поставки
(«звёздочка» Torx T20  и торцевой шестигранный ключ SW4).
В процессе  установки будьте  внимательны,  чтобы  не
повредить  и  не  поцарапать  телевизор  и  настольную
подставку.
Следуйте инструкциям  по  безопасности,  указанным  в
разделе «Для вашей безопасности».
Комплект поставки настольной подставки:
(A) Поворотный механизм настольной подставки с кожухом
(X)
(B) Основание настольной подставки
(

С

) Винты M5x16 (4 штуки)

(

D

) Винты M4x12 (4 штуки)

Шаг 1: Проверка положения кожуха поворотного механизма

Проверьте, правильно ли
расположен кожух (X)
поворотного механизма (A).
Сборку можно продолжить, если
шип (Y) и отверстие (Z)
расположены так же, как
показано на прилагаемом
рисунке.
В противном случае, снимите
кожух (X) с поворотного
механизма (A) и установите его в
правильное положение.

Шаг 2: Крепление поворотного механизма к основанию

Совместите

поворотный

механизм (A) с основанием
настольной  подставки  (B).

Шип

(Y)

должен

размещаться

в

соответствующем  отверстии

на основании.
Для  крепления  поворотного
механизма  (A)  к  основанию
настольной  подставки  (B)
используйте

четыре  винта

(

С

) M5x16.

Затяните

вручную

винты

торцевым

шестигранным

ключом

SW4

(крутящий

момент не более 5 нм).

Шаг 3: Установка телевизора на настольную подставку

.

Шаг 4: Выравнивание и крепление телевизора к подставке

В  качестве  защиты  от  царапин  необходимо  использовать
флисовую  ткань  в  качестве  подложки.  Затем  затяните
четыре  винта  (

D

).  Крутящий  момент  не  более  2  нм  (затянуть

вручную).

Укладка кабелей

Вы  можете  закрепить  кабели  с  помощью  гибкой
кабельной стяжки, поставляемой в комплекте.

Установите вдвоём телевизор
на настольную подставку.
Убедитесь в том, что выступы
кронштейна (N1) и (N2) зашли в
соответствующие пазы. Затем

примените небольшое усилие,
чтобы защёлкнулся выступ (N3).

Прикрепите

телевизор

к

настольной  подставке  четырьмя
винтами  (

D

)  M4x12  и  ключом

«звёздочка»  Torx  T20,  не  затягивая
винты  до  упора.  Выровняйте
телевизор по центру с помощью
уровня.

B

C

A

Y
