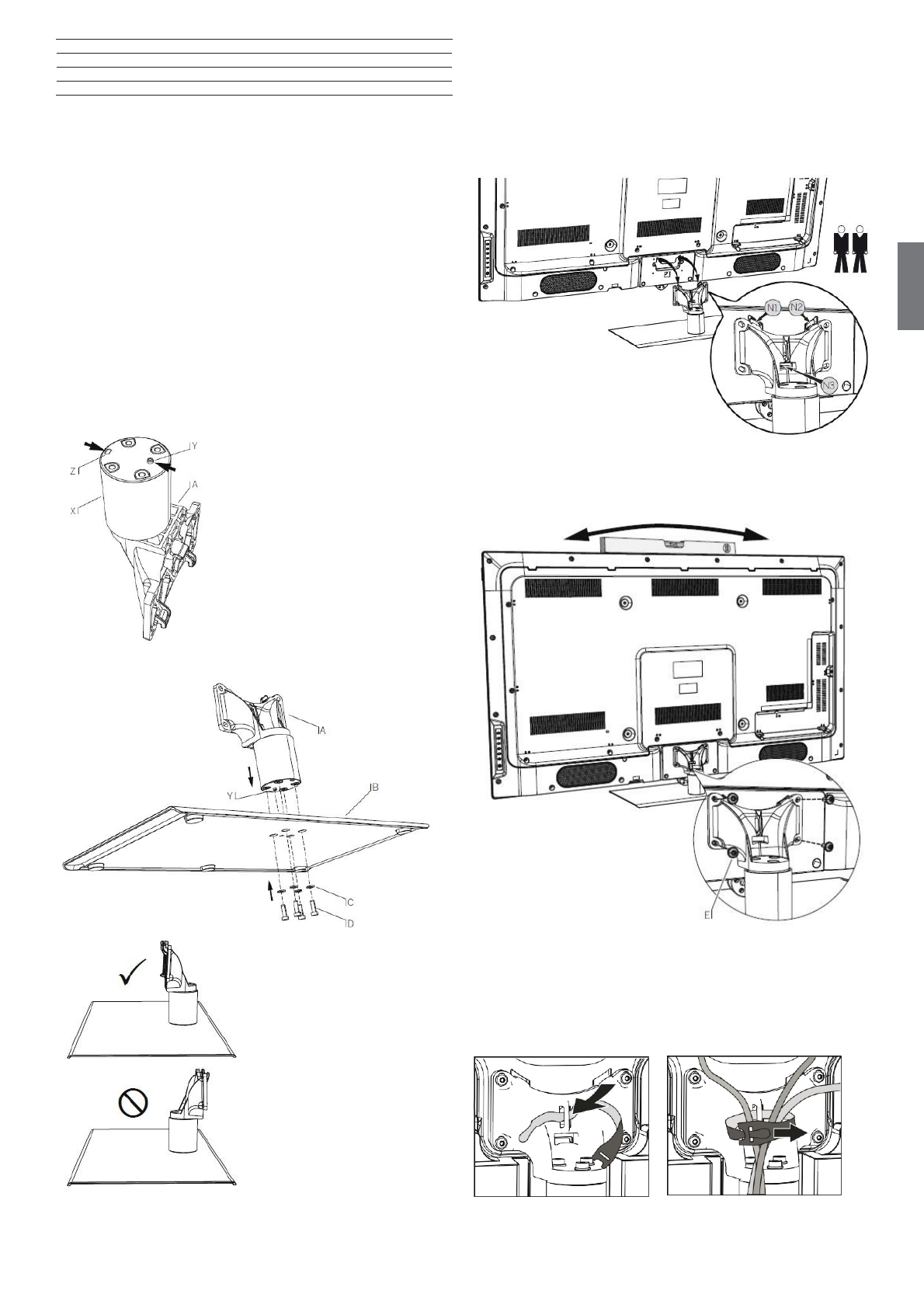

Mounting on the table stand
Для установки телевизора на настольную подставку
используйте инструменты, входящие в комплект поставки
(«звёздочка» Torx T20 и торцевой шестигранный ключ SW4).
В процессе установки будьте внимательны, чтобы не
повредить и не поцарапать телевизор и настольную
подставку.
Следуйте инструкциям по безопасности, указанным в
разделе «Для вашей безопасности».
Комплект поставки настольной подставки:
(A) Поворотный механизм настольной подставки с кожухом
(X)
(B) Основание настольной подставки
(C) Шайбы M5x16 (4 штуки)
(D) Винты M5x16 (4 штуки)
(E) Винты M4x12 (4 штуки)
Шаг 1: Проверка положения кожуха поворотного механизма
Проверьте, правильно ли
расположен кожух (X)
поворотного механизма (A).
Сборку можно продолжить, если
шип (Y) и отверстие (Z)
расположены так же, как
показано на прилагаемом
рисунке.
В противном случае, снимите
кожух (X) с поворотного
механизма (A) и установите его в
правильное положение.
Шаг 2: Крепление поворотного механизма к основанию
Совместите
поворотный
механизм (A) с основанием
настольной подставки (B).
Шип
(Y)
должен
размещаться
в
соответствующем отверстии
на основании.
Для крепления поворотного
механизма (A) к основанию
настольной подставки (B)
используйте четыре шайбы
(C) и четыре винта (D) M5x16.
вручную
винты
Затяните
торцевым
ключом
шестигранным
SW4
(крутящий
момент не более 5 нм).
Шаг 3: Установка телевизора на настольную подставку
.
Шаг 4: Выравнивание и крепление телевизора к подставке
В качестве защиты от царапин необходимо использовать
флисовую ткань в качестве подложки. Затем затяните четыре
винта (E). Крутящий момент не более 2 нм (затянуть вручную).
Укладка кабелей
Вы можете закрепить кабели с помощью гибкой
кабельной стяжки, поставляемой в комплекте.
Установите вдвоём телевизор
на настольную подставку.
Убедитесь в том, что выступы
кронштейна (N1) и (N2) зашли в
соответствующие пазы. Затем
примените небольшое усилие,
чтобы защёлкнулся выступ (N3).
Прикрепите
телевизор
к
настольной подставке четырьмя
винтами (E) M4x12 и ключом
«звёздочка» Torx T20, не затягивая
винты до упора. Выровняйте
телевизор по центру с помощью
уровня.
Крепление настольной подставки
