4

Р

РР

РУССКИЙ

4

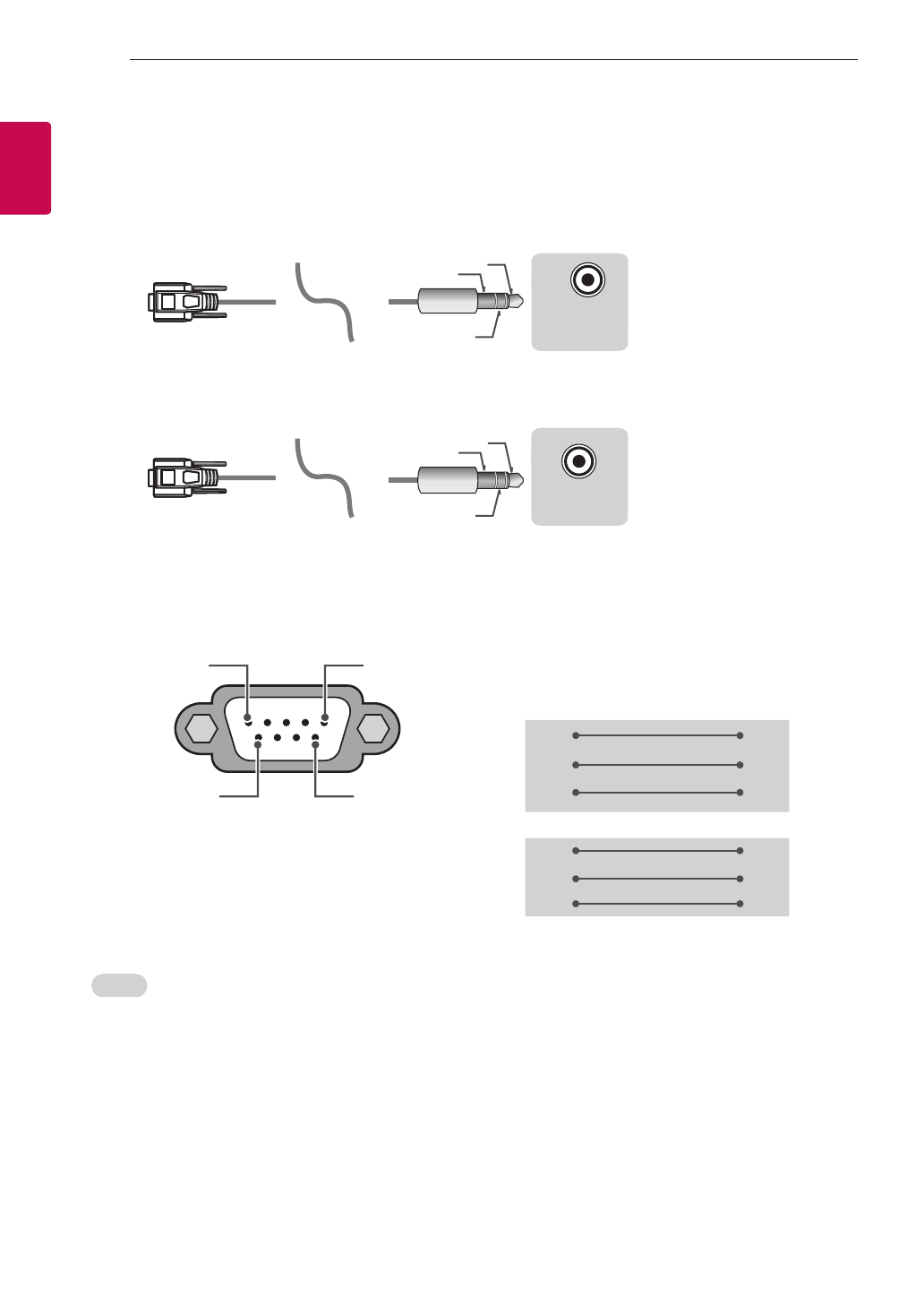

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

Тип гнезда для телефона

•

Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к

телевизору, специальный тип которого указан в руководстве.

*  Для других моделей устанавливайте соединение через порт USB.
*  Интерфейс подключения может отличаться от интерфейса вашего телевизора.

USB IN

(TV)

(PC)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

1

3

2

- или

USB IN

(TV)

(PC)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

1

3

2

Компьютер пользователя

Конфигурации RS-232C

Конфигурации с 3 проводами (нестандартный

кабель)

1

6

5

9

PC

TV

RXD

2

2

TXD

TXD

3

1

RXD

GND

5

3

GND

или

RXD

3

2

TXD

TXD

2

1

RXD

GND

5

3

GND

D-Sub 9

Телефон

RS-232C

(Последовательный порт)

Set ID

Для установки идентификатора см.

Реальное соответствие данных

 на стр.6

1.

Для доступа к главному меню нажмите кнопку

Настройки

.

2.

С помощью кнопок навигации перейдите к элементу

(*Общие → Сведения о телевизоре

или

УСТАНОВКИ)

и нажмите

ОК

.

3.

С помощью кнопок навигации перейдите к элементу

Установить идентификатор

 и нажмите

ОК

.

4.

Перейдите влево или вправо для установки идентификатора, а затем выберите

ЗАКРЫТЬ

.

Значения могут быть в диапазоне от 1 до 99.

5.

После завершения нажмите

ВЫЙТИ

.

*  (в зависимости от модели)
