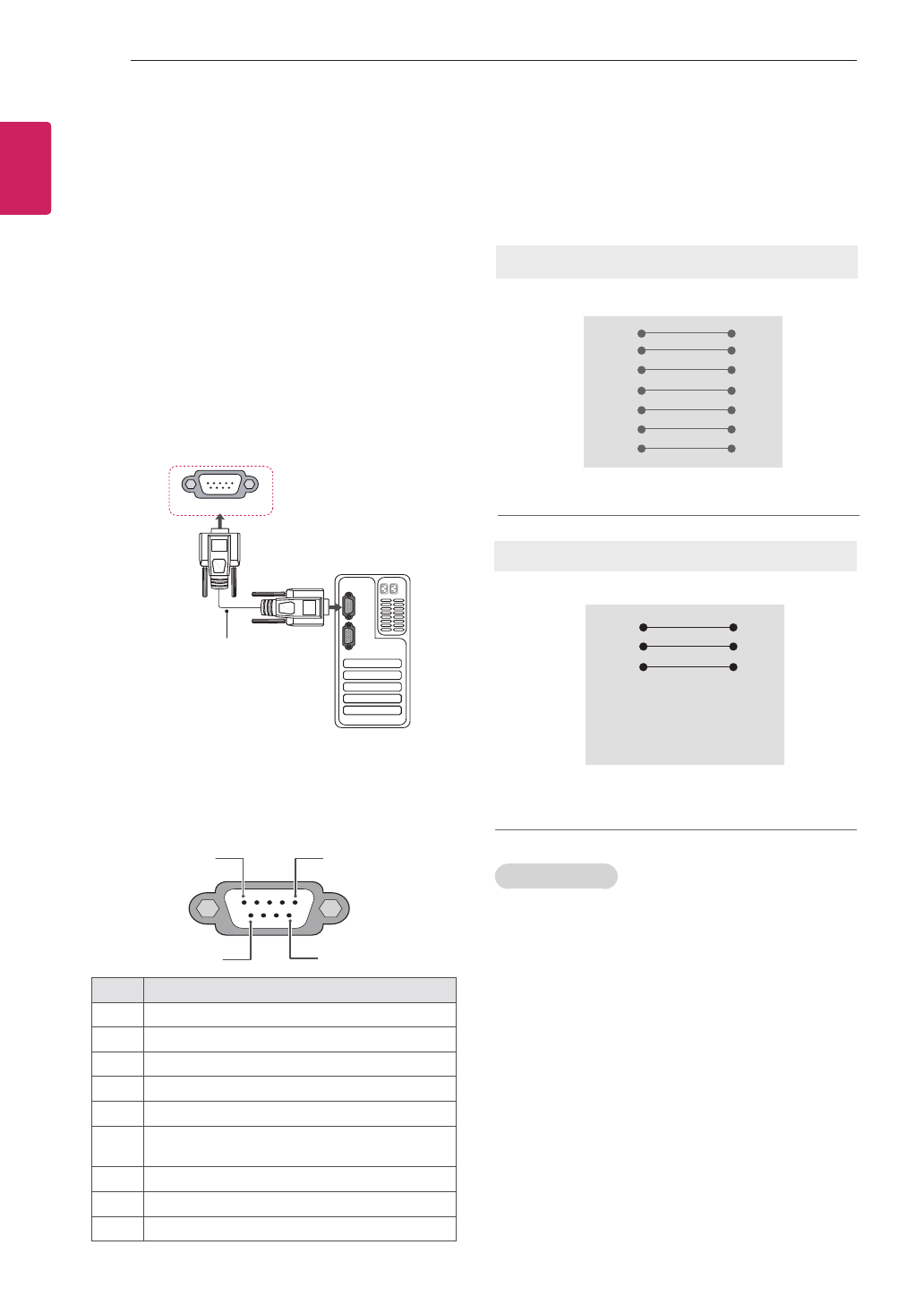

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

ENG

РУCCKИЙ

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА

УПРАВЛЕНИЯ

Настройка RS-232C

Подключите входной разъем RS-232C к

внешнему устройству управления (например,

к компьютеру или системе контроля аудио/

видео) для управления функциями телевизора

с внешнего устройства.

Подключите последовательный порт

устройства управления к разъему RS-232C,

расположенному на задней панели телевизора.

Примечание. Кабели RS-232C нельзя

использовать с устройством.

Тип разъема;

9-контактный, вилка D-Sub

№

Название контакта

1

Нет соединения

2

RXD (прием данных)

3

TXD (передача данных)

4

DTR (готовность терминала)

5

GND

6

DSR  (готовность  оборудования  передачи

данных)

7

RTS (готовность к передаче)

8

CTS (готовность к приему)

9

Нет соединения

Конфигурации RS-232C

5

6

9

1

Установить ID

Установка идентификатора. «

Реальное соответствие

данных

».

1

  Для доступа к главному меню нажмите

кнопку

SETTINGS

или

 MENU

.

2

  С помощью кнопок навигации перейдите к

ОПЦИИ

 и нажмите

OK

.

3

  С помощью кнопок навигации перейдите к

элементу

УСТАНОВИТЬ ID

 и нажмите

OK

.

4

  Перейдите влево или вправо для установки

ID, а затем выберите

Закрыть

. Значения

могут быть в диапазоне от 1 до 99.

5

  После завершения нажмите

EXIT

.

Конфигурации с 3 проводами (нестандартный

кабель)

PC

TV


  RXD

2

3

TXD

TXD

3

2

RXD

  GND

5

5

GND

DTR

4

6

DTR

  DSR

6

4

DSR

RTS

7

7

RTS

CTS

8

8

CTS

D-Sub 9

D-Sub 9

Конфигурации с 7 проводами (стандартный кабель

RS-232C)

PC

TV


  RXD

2

3

TXD

TXD

3

2

RXD

  GND

5

5

GND

DTR

4

6

DSR

  DSR

6

4

DTR

RTS

7

8

CTS

CTS

8

7

RTS

D-Sub 9

D-Sub 9

(Только для 32/42/47CS669*)

1

2

EXTERNAL

SPEAKER OUT

RGB IN (PC)

R

ANTENNA/

CABLE IN

DC IN

RS-232C IN

(CONTROL & SERVICE)

R

RS-232C IN (CONTROL & SERVICE)

(RGB/DVI)

RS-232C IN

(CONTROL & SERVICE)

ANTENNA

IN

RGB IN (PC)

1

DC IN

2

AV

(RGB)

AUDIO IN

(*не поставляется)
