Крепление телевизора на стене.

ПРИМЕЧАНИЕ

–    В  связи  с  расположением  панели  разъемов  при  креплении  телевизора

на стену следует убедиться, что между кожухом телевизора и ст еной имеется достаточное
расстояние для прокладки соединительных кабелей.

•  Телевизор  расположите  на  ровной  горизонтальной  поверхности  лицевой  стороной  вниз,

приняв  меры  (подстелите  какую-нибудь  ткань),  препятствующие  повреждению  экрана.  Затем  вы-
крутите винты (

см

.

рисунок 5

), крепящие опорные ножки к корпусу телевизора.

•  Крепление  телевизора  на  стене  осуществляют  с  помощью  специального  кронштейна  и

винтов, приобретаемых отдельно и не входящих в комплект поставки.

На  кожухе  телевизора  настенный  кронштейн    крепится  винтами,  вкручиваемыми  в  четыре

резьбовые  отверстия  (

рисунок  2,  поз.1

).  Рекомендуемый  размер  винтов  для  телевизоров:

43U



M4x8 (4

ШТ);

50U/55U



М6х8 (4 шт);

65U



 M6x

12 (4 шт).

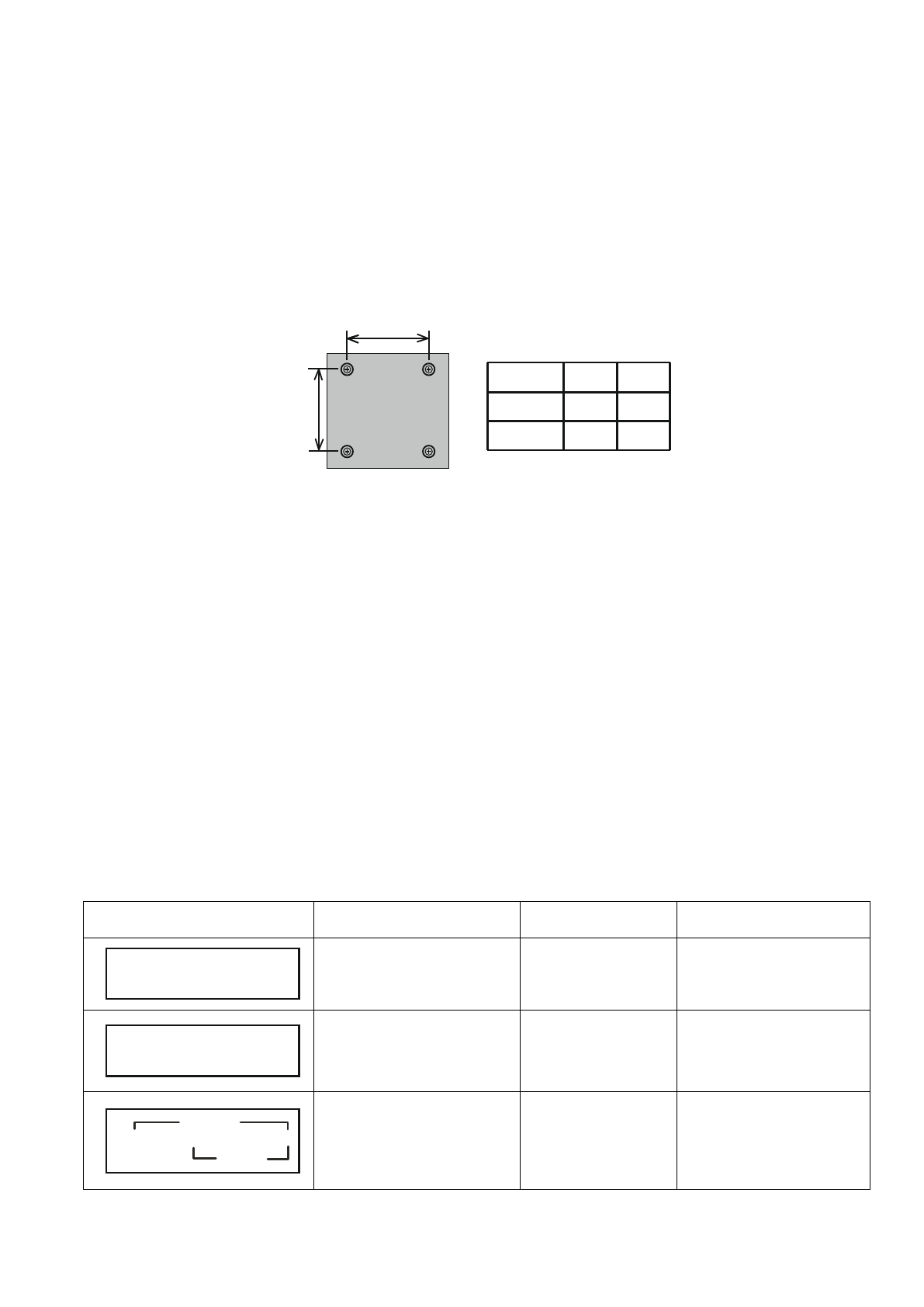

Размеры  кронштейна,  в  зависимости  от  модели  телевизора,  определяются  расстоянием

между резьбовыми отверстиями (

см. рисунок 6

).

a

b

200

а,мм b,мм

50U/55U

65U

200

400

400

Рисунок 6

♦ Перед включением телевизора, во избежание неравномерного формирования изображ е-

ния на экране, убедитесь, что он расположен вертикально.

ВНИМАНИЕ!  При  возникновении  затруднений,  связанных  со  снятием  (установкой)

опорных  ножек,  а  также  с  креплением  телевизора  на  стену,  следует  обратиться  к  специа-
листам сервисной службы. Данная услуга является платной.

5.5 ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ К ТЕЛЕВИЗОРУ

ВНИМАНИЕ!  Перед  выполнением  любых  подключений  обязательно  выключайте  т е-

левизор  и  все  внешние  устройства.  Надежно подключайте  соединительные  кабели  к раз ъ-
емам.  Внимательно  прочитайте  руководство  по  эксплуатации  на  каждое  внешнее  устро й-
ство для выяснения возможных способов подключения. Это поможет достичь наилучшего
качества  звука  и  изображения  и  максимально  использовать  технические  возможности  те-
левизора и подключаемого устройства.

♦  Выполните  необходимые  подключения  внешних  устройств  к  телевизору  в  соответствии  с

рекомендациями таблицы 2.

ВНИМАНИЕ!  Подключение  кабелей  осуществляйте  с  учетом  цветовой  маркировки

разъемов.

Таблица 2

Разъем

Подключаемое

устройство

Подключение

Примечания

RF IN
 (T2)

Антенна для приема циф-
рового эфирного или ка-
бель цифрового кабельно-
го телевещания

Радиочастотный
кабель 75 Ом

См.раздел ПОДСОЕДИ-
НЕНИЕ АНТЕННЫ К ТЕ-
ЛЕВИЗОРУ

RF IN
 (S2)

Антенна для приема циф-
рового спутникового веща-
ния

Спутниковая
антенна

См.раздел ПОДСОЕДИ-
НЕНИЕ АНТЕННЫ К ТЕ-
ЛЕВИЗОРУ

AV IN

VIDEO

L                     R

YPbPr
AUDIO

1 Тюнер, видеомагнито-
фон, DVD-плеер/рекордер,
игровая консоль, видеока-
мера


Кабель AV





Композитный разъем.
