9

ПОРЯДОК РАБОТЫ

1.

EARPHONE – разъём для подключения наушников;

2.

RJ45 – разъём для подключения к сети интернет;

3.

HDMI1  –  цифровой  интерфейс  для  одновременной  передачи  изображения  и  звука  от  внешнего

устройства к телевизору;

4.

SCART – разъём для подключения сигнала от внешних устройств;

5.

PC AUDIO INPUT – гнездо для подключения звукового сигнала с компьютера;

6.

VGA – разъём для подключения видеосигнала с компьютера;

7.

ANT 75Ω – разъём для подключения антенны;

8.

USB1 – разъём версии 3.0 для подключения внешнего запоминающего устройства (накопителя);

9.

HDMI2 (MHL) – цифровой интерфейс для одновременной передачи изображения и звука от внеш-

него устройства к телевизору;

MHL функция – дублирование экрана смартфона, планшета на эк-

ране ТВ (доступна не для всех мобильных устройств);

10.

CI  –  разъём  для  подключения  модуля  условного  доступа  (модуль  предоставляется  оператором

телевизионных сетей для доступа к закрытым каналам на платной основе);

11.

Y/Pb/Pr  –  разъём  для  подключения  компонентного  сигнала  от  внешних  видеоустройств  (разъём

типа 1х3,5 mm mini-jack);

12.

AV  INPUT  –  разъём  для  подключения  сигнала  от  внешних устройств  (разъём  типа  1х3,5  mm  mini-

jack);

13.

USB2,  USB3  –  разъёмы  версии  2.0  для  подключения  внешних  устройств  (накопителей  или  уст-

ройств ввода);

14.

COAXIAL – разъём для подключения внешних устройств обработки цифрового звука;

15.

Место установки кронштейна для крепления телевизора на стену.

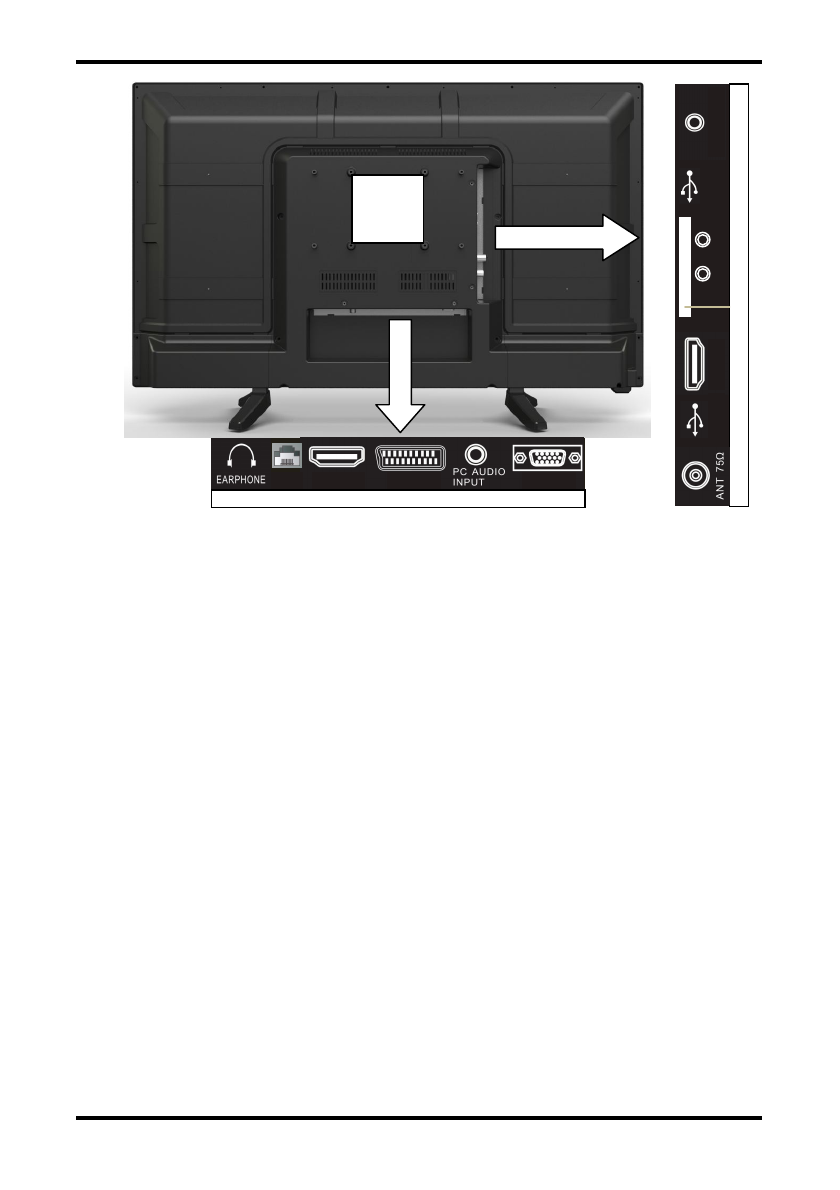

Рисунок 2 – Вид телевизора сзади, назначение розеток для внешних подключений

C

I

HDMI1

Y

/P

b

/P

r

A

V

1

2              3                   4                  5                  6

7

 8

9

 1

0

  1

1

12

13

 1

4

15

H

D

M

I2

U

S

B

1

RJ45

SCART

VGA

U

S

B

2

U

S

B

3

C

O

A

X

IA

L
