НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ








1.



VGA – разъём для подключения видеосигнала с компьютера;

2.



PC AUDIO INPUT – гнездо для подключения звукового сигнала с компьютера;

3.



SCART – разъём для подключения внешних устройств;

4.



ANT 75Ω – разъём для подключения антенны;

5.



HDMI – цифровой  интерфейс  для  одновременной  передачи несжатого видеоизобра-

жения и сигналов звукового сопровождения от  внешнего  устройства к телевизору;

6.



COAXIAL – разъём для подключения внешних устройств;

7.



USB – разъём для подключения внешнего запоминающего устройства (накопителя);

8.



CI  –  разъём  для  подключения  модуля  условного  доступа  (модуль  предоставляется

оператором  телевизионных  сетей  для  доступа  к  закрытым  каналам  на  платной  осно-
ве);

9.



Y/Pb/Pr – разъём для подключения компонентного сигнала от внешних видеоустройств

(разъём типа 1х3,5 mm mini-jack);

10.



AV INPUT  –  разъём  для  подключения внешних  устройств  (разъём  типа  1х3,5 mm mini-

jack);

11.



EARPHONE – разъём для подключения наушников;

12.



Место установки кронштейна для крепления телевизора на стену

13.



Шнур сетевой (AC IN).

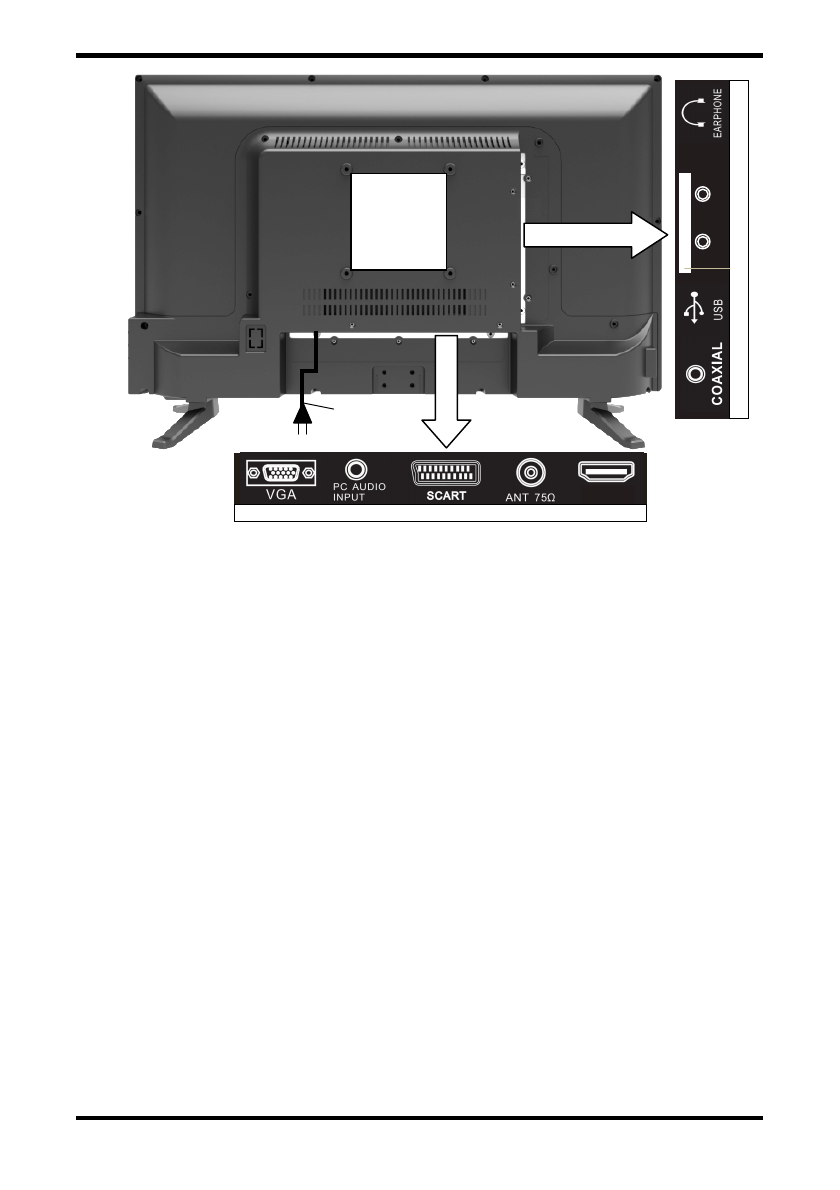

Рисунок 2 – Вид телевизора сзади,

назначение розеток для внешних подключений
