11

02

 Вв

едение

РУССКИЙ

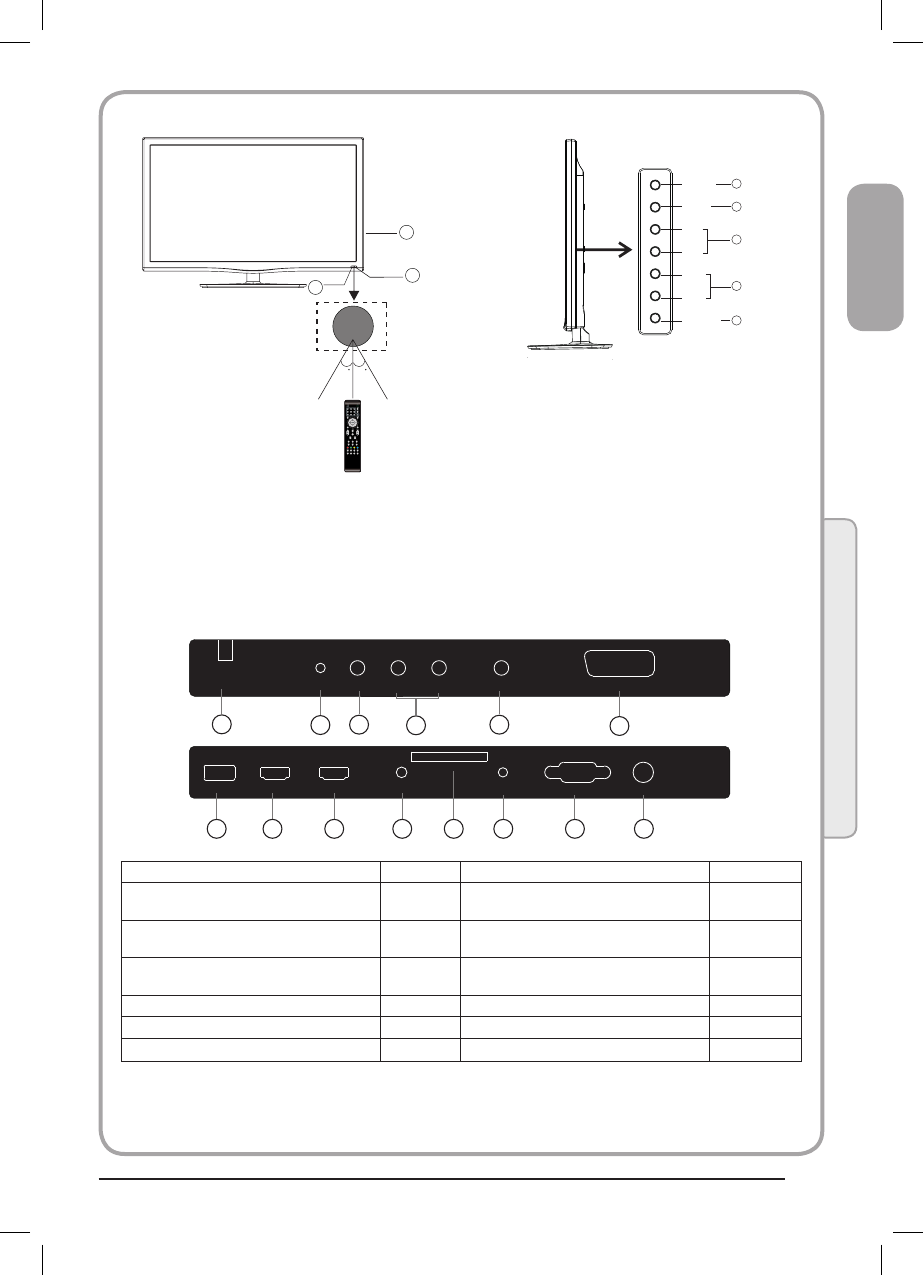

Передняя панель управления

3

1

2

30 30

MENU

CH+

CH-

VOL+

VOL-

2

SOURCE

1

3

4

STANDBY

5

1.

SOURCE

 – кнопка вывода меню входного сигнала

2.

MENU

 – кнопка вывода главного меню

3.

СН+/ СН-

 – в режиме просмотра эти кнопки служат для

переключения на следующую, предыдущую программу;

в  режиме  МЕНЮ  они  служат  для  осуществления  вы

-

бора;  если  телевизор  подключен  к  питанию  эти  кнопки

можно использовать для включения.

4.

VOL+/ VOL-

 – кнопки регулирования громкости; в режи

-

ме  МЕНЮ  они  служат  для  регулирования  выбранного

параметра

5.

STAND BY

 – телевизор подключен к сети

1.  Окно фотоприёмника

2.  Светодиодный индикатор: голубой- телевизор включён;

красный – телевизор включен в сеть

3.  Кнопки

Разъёмы на задней и боковой панелях телевизора

AC-INPUT

100-240V~  50/60Hz

YPbPr

VIDEO

L

R

SPDIF OUTPUT

SCART

USB

HDMI2

HDMI1

HEADPHONE

PC AUDIO

VGA

RF

COMMON INTERFACE (CI)

2

3

1

4

6

5

7

8

9

11

12

13

14

10

4.  Правый/левый аудио

вход

9.  HDMI 1

вход

3.  Видео

вход

10.  Наушники

аналоговый

аудио выход

5.  S/PDIF

цифровой

аудио выход

11.  Общий интерфейс

вход

2.  YPbPr

вход

12.  Вход  для  подачи  звукового  сигнала  при

подключении компьютера

вход

6.  SCART

вход

13.  VGA

вход

7.  USB

вход

14.  RF

вход

8.  HDMI 2

вход
