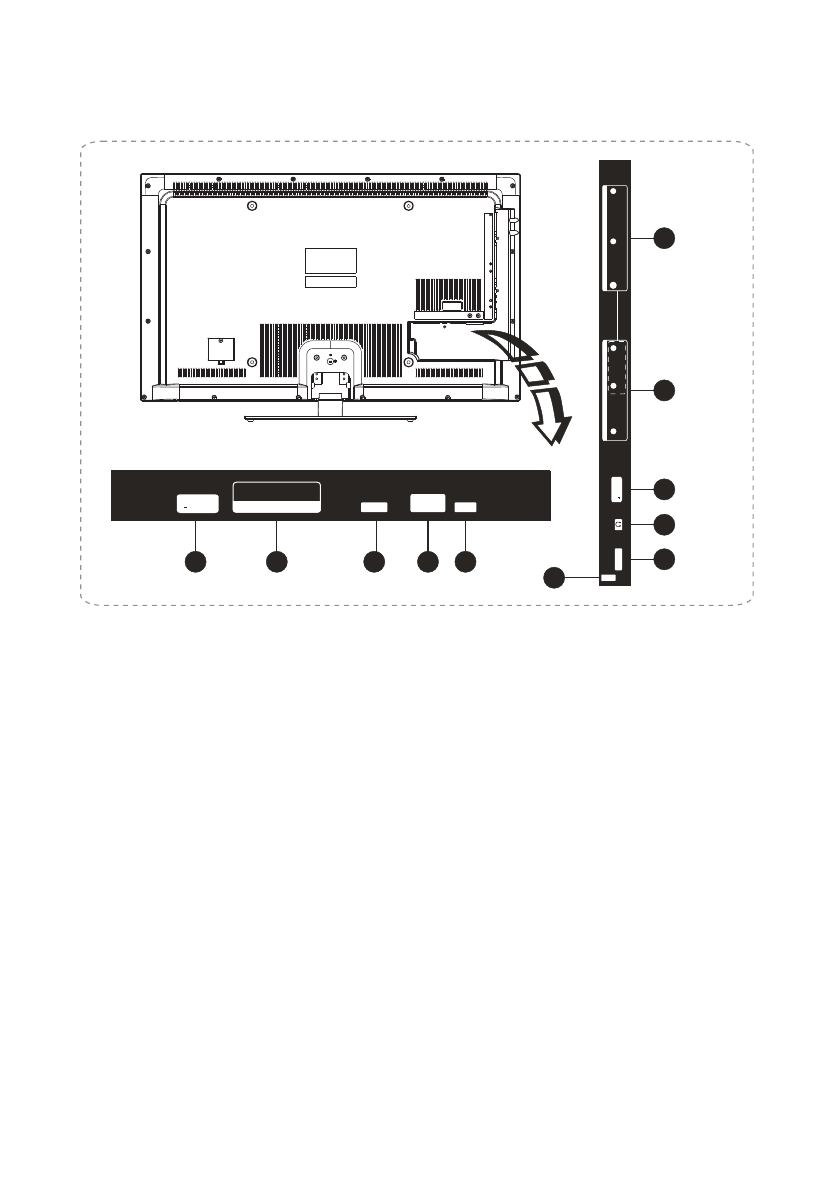

Описание подключения внешних устройств

Изделие может иметь незначительные отклонения в органах управления
от представленных выше

1. USB1\USB2: для подключения

USB устройств.

2.

HDMI1\HDMI2\HDMI3:

для подключения источника сигнала через HDMI

интерфейс.

3. PC IN:

 вход для подключения VGA устройств.

4. PC AUDIO IN:

 вход звукового сопровождения для устройств подключенных

к

PC IN,

устройств  подключенных через интерфейс   HDMI - DVI.

5. RF IN:

разъём для подключения антенны эфирного или кабельного

телевидения.

6.

Y Pb Pr(Component input):

 вход для компонентного видеосигнала. Для

звукового сопровождения используется вход  AV IN.

7.

AV IN:

вход

используется для воспроизведения звукового сопровождения.

8. EARPHONE:

выход для подключения наушников, при подключении

наушников встроенные динамики автоматически отключатся .

9.

S/PDIF:

выход звукового сопровождения в цифровом стандарте.

1

2

3

4

5

9

H

D

M

I1

VIDEO

RIGHT

LEFT

A

V IN

USB1USB1

 5

V 5

0

0

m

A

Y

P

r

P

b

YPbPr IN

2

8

1

7

6

P C

A U D I O I N

PC IN

RF IN

HDMI3

HDMI2

HDMI IN

USB2

 5 V 5 0 0 m A

S / P D I F

7
