3

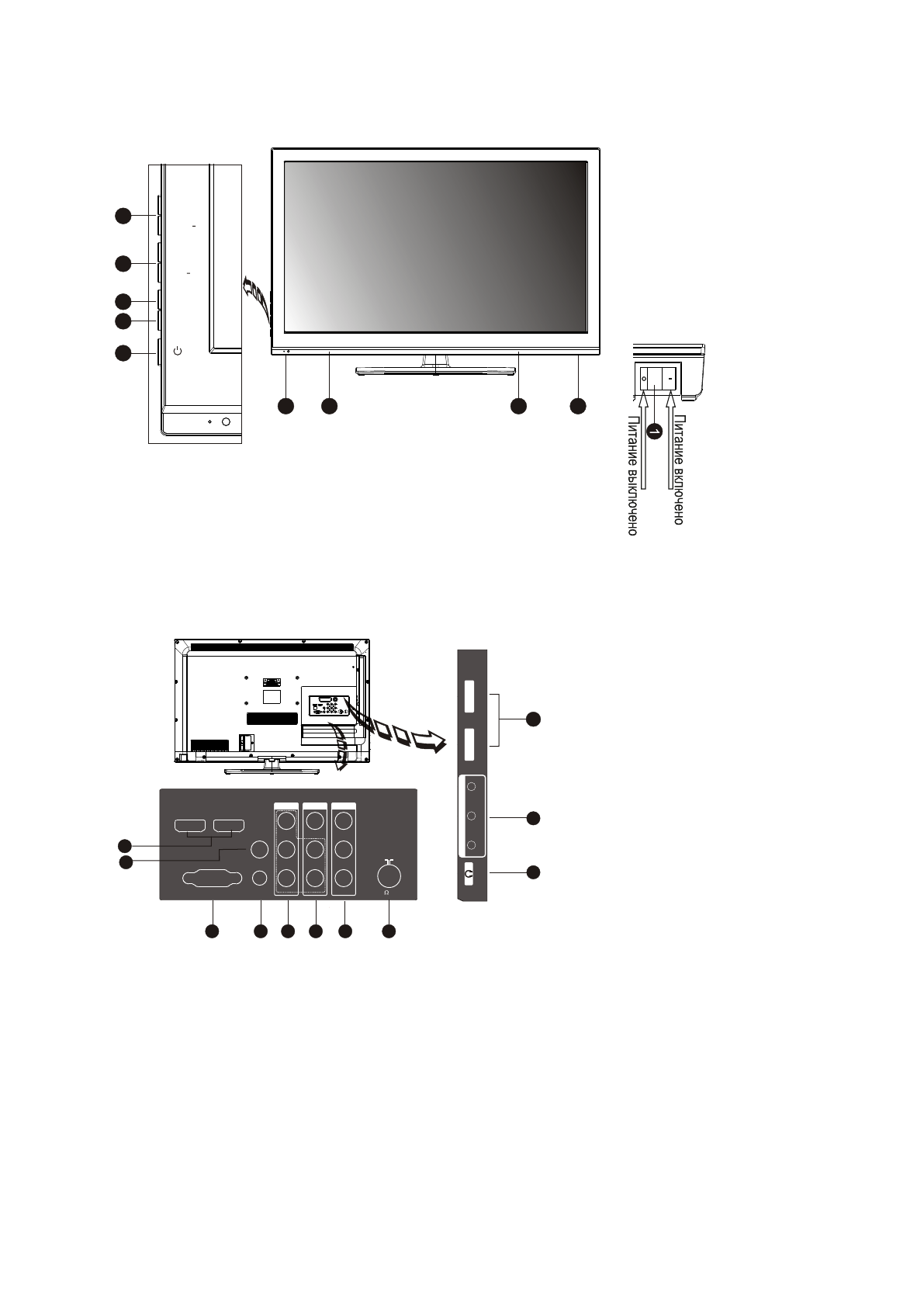

Органы управления изделием

Управление изделием при помощи кнопок управления на корпусе

1.

Включение/выключение питания

2.

Индикатор питания/сенсор ПДУ

3.

Динамики

4.

Переключение программ вперёд/назад

5.

Изменение громкости звукового сопровождения увеличение/уменьшение

6.

Вызов меню управления изделием

7.

Вызов списка источников сигнала

8.

Включение/выключение дежурного режима.

Подключение внешних устройств и источников сигнала

1.

USB1\USB2:

разъём для подключения устройств USB.

2.

AV1 IN / AV2 IN:

 для подключения устройств с композитным выходом

3.

EARPHONE:

 разъём для подключения наушников. При подключении наушников, звуковое сопровождение из динамиков будет

отключено.

4.

HDMI1\HDMI2

: вход для подключения устройств с цифровым интерфейсом передачи информации.

5.

S/PDIF:

 выход для подключения устройства с оптическим входом звукового сопровождения.

6.

PC IN:

 вход для подключения видеокарты.

7.

PC AUDIO IN:

 вход для подключения канала звукового сопровождения при подключении PC.

8.

Y Pb Pr(Component input):

 вход для подключения устройств с компонентным выходом. Для звукового сопровождения

использует аудио вход AV2.

9.

AV OUT:

 выход для подключения устройств с композитным входом.

10.

RF IN:

 вход для подключения антенны, кабельного ТВ, устройств с радиочастотным выходом. Волновое сопротивление

источника сигнала 75 Ом.

4

5

6

7

8

1

2

3

3

   PROG +

   VOL

   MENU

   SOURCE

   VOL+

   PROG

HDMI2

HDMI1

Y

VIDEO

L E F T

R I G H T

S/PDIF

VIDEO

L E F T

R I G H T

75    ANT

PC IN

      PC
AUDIO IN

YP

b

P

r

 IN

AV2 IN

AV OUT

4

6

7

8

2

8

1 0

9

5

P

b

P

r

2

3

1

HDMI1

VIDEO

LEFT

RIGHT

 A

V1

 I

N

USB1

HDMI1 USB2
