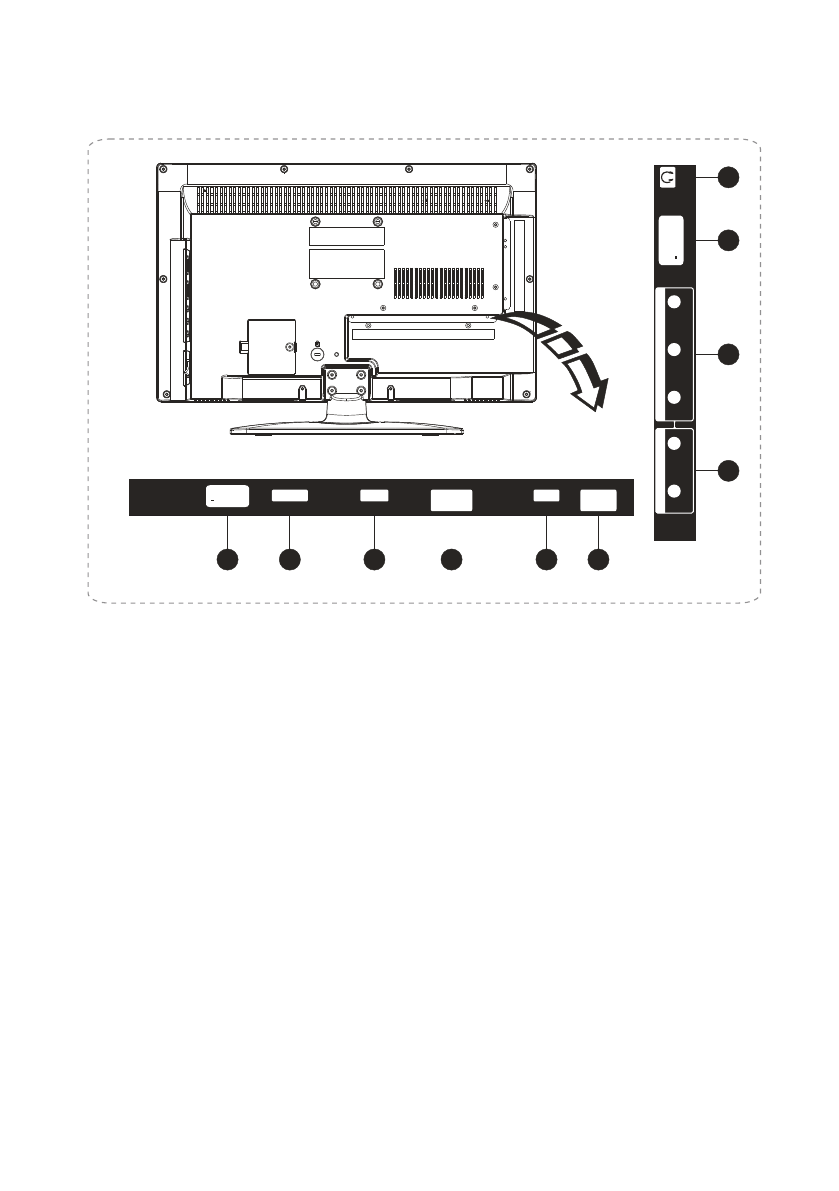

Описание подключения внешних устройств

Изделие может иметь незначительные отклонения в органах управления
от представленных выше

1. USB1\USB2: для подключения

USB устройств.

2.

HDMI

IN

:

для подключения источника сигнала через HDMI интерфейс.

3. PC IN:

 вход для подключения VGA устройств.

4. PC AUDIO IN:

 вход звукового сопровождения для устройств подключенных

к

PC IN,

устройств  подключенных через интерфейс   HDMI - DVI.

5. RF IN:

разъём для подключения антенны эфирного или кабельного

телевидения.

6.

7.

8. EARPHONE:

выход для подключения наушников, при подключении

наушников встроенные динамики автоматически отключатся .

AV IN:

вход

используется для воспроизведения звукового сопровождения.

Y Pb Pr(Component input):

 вход для компонентного видеосигнала. Для

звукового сопровождения используется вход  AV IN.
