6
ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

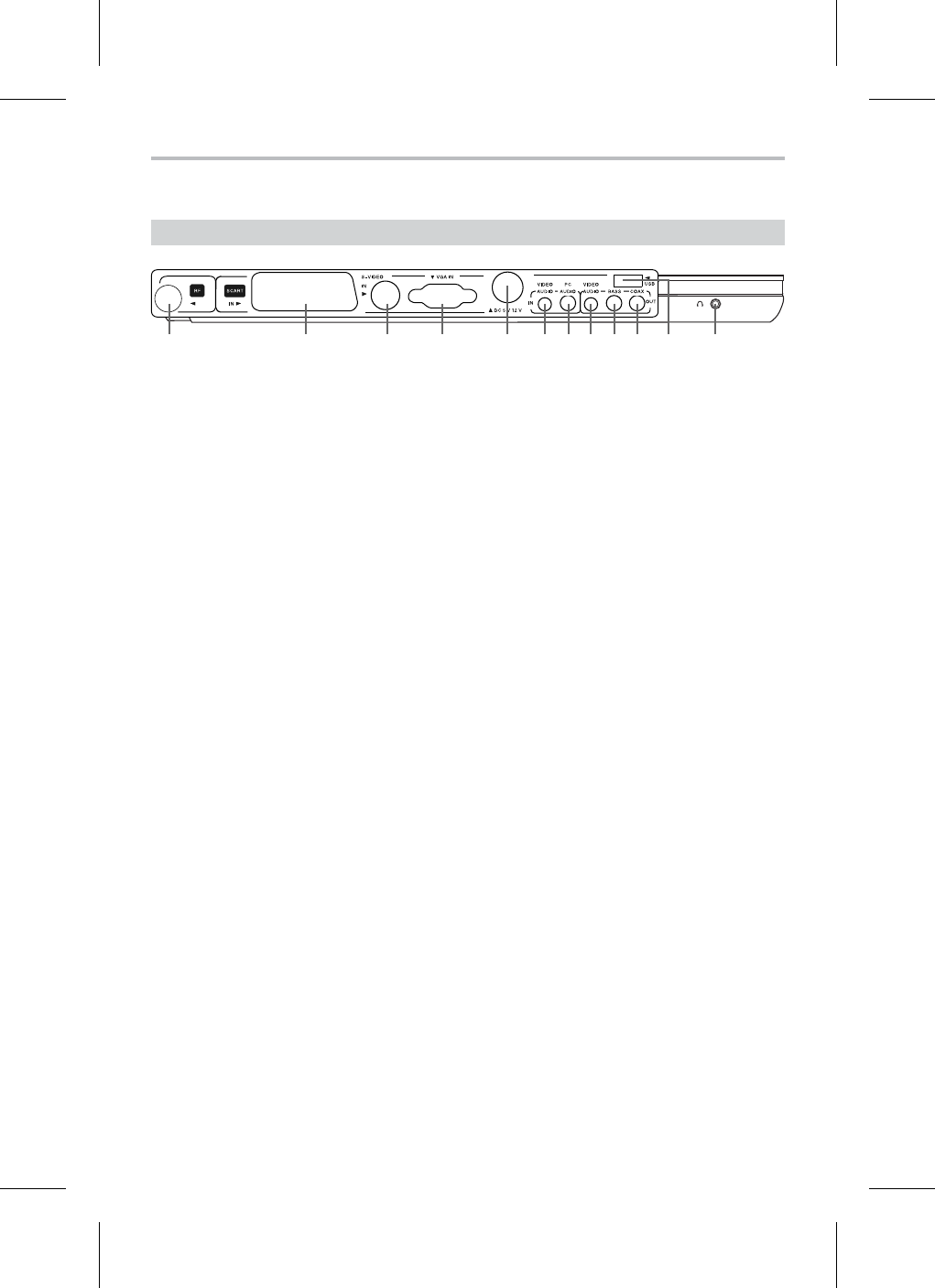

Задняя панель устройства
Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.
:
Разъем RF IN
Предназначен для подключения антенного кабеля 75 Ом (сигнал эфирной антенны или кабельного
телевидения).
;
Разъем SCART
Предназначен для подключения внешнего источника аудиовидеосигнала, например, DVD−плеера,
спутникового ресивера, видеомагнитофона или других устройств, оснащенных подобным
интерфейсом. Данный тип разъема позволяет передавать совместно с видеосигналом сигнал
аудиосопровождения, и дополнительно подключать аудиокабель при данном виде подключения
нет необходимости.
<
Разъем S−VIDEO
Предназначен для подключения внешнего источника видеосигнала, например, DVD−плеера,
спутникового ресивера, видеомагнитофона или других устройств, оснащенных интерфейсом S−Video.
Внимание: аудиосопровождение при данном виде подключения передается посредством красного
и белого контактов кабеля Mini−Jack – 3xRCA, подключенного в разъем VIDEO AUDIO IN (Mini−Jack).
=
Разъем VGA (D−Sub 15 Pin)
Предназначен для подключения к видеокарте персонального компьютера.
>
Разъем DC 5 V 12 V
Предназначен для подключения внешнего блока электропитания.
?
Разъем VIDEO AUDIO IN (Mini−Jack)
Совмещает в себе входы композитного видеосигнала и стереофонического аудиосигнала.
Для подключения к данному разъему используйте кабель Кабель Mini−Jack – 3xRCA, при этом
желтый контакт отвечает за передачу видеосигнала, а красный и белый – за передачу аудиосигнала.
@
Разъем PC AUDIO IN (Mini−Jack)
Предназначен для подключения к стереофоническому выходу аудиокарты персонального компьютера.
A
Разъем VIDEO AUDIO OUT (Mini−Jack)
Совмещает в себе выходы композитного видеосигнала и стереофонического аудиосигнала.
Для подключения к данному разъему используйте кабель Mini−Jack – 3xRCA, при этом желтый контакт
отвечает за передачу видеосигнала, а красный и белый – за передачу аудиосигнала.
B
Разъем BASS OUT (Mini−Jack)
Предназначен для подключения внешнего активного сабвуфера. Для подключения к данному
разъему используйте кабель Mini−Jack – RCA.
C
Разъем COAX OUT (Mini−Jack)
Предназначен для передачи цифрового аудиосигнала воспроизводимых лазерных дисков на внешнее
декодирующее устройство. Для подключения к данному разъему используйте кабель Mini−Jack – RCA.
0
Разъем USB
Предназначен для подключения считывателя карт памяти и карт памяти, имеющих разъем USB.
1
Разъем PHONE (Mini−Jack)
Предназначен для подключения наушников.
:
;
<
=
>
? @ A B C
0
1
