ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

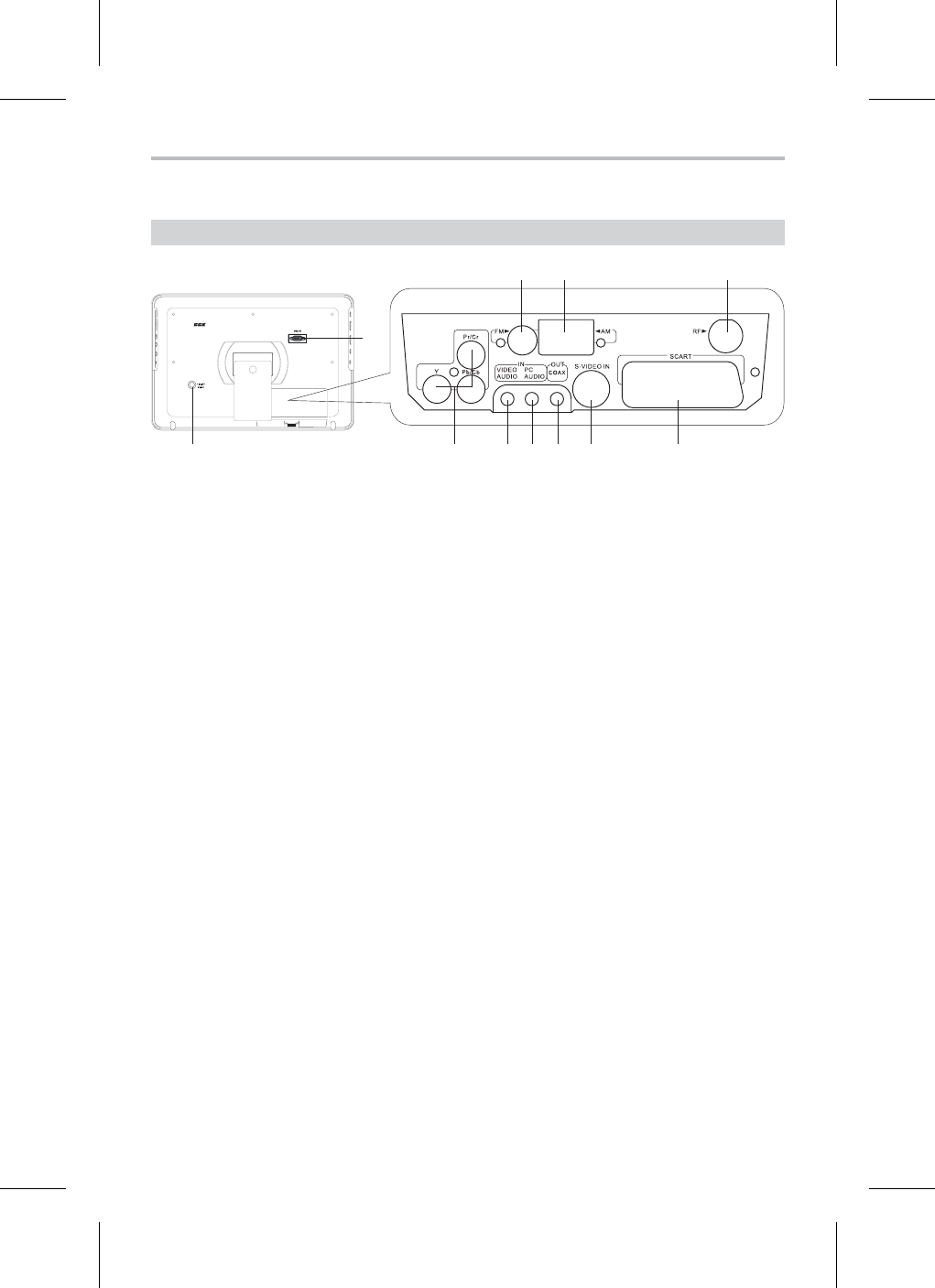

Расположение и назначение коммутационных интерфейсов

Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.

:

 Интерфейс Y Pb/Cb Pr/Cr (3xRCA)

Предназначен для подключения внешнего источника сигнала, например, DVD плеера или других
устройств, оснащенных компонентным Y Pb/Cb Pr/Cr видеовыходом. Для обеспечения наиболее
качественного изображения выберите режим прогрессивной развертки, если он поддерживается
внешним устройством. Для подключения аудиосигнала используйте аудиовход PC AUDIO IN.

;

 Интерфейс AUDIO VIDEO IN (Mini−Jack)

Предназначен для подключения внешнего источника сигнала, например, DVD плеера, спутникового
ресивера, видеомагнитофона и других устройств, оснащенных композитным видеовыходом, а также
для подключения стереофонического аудиосигнала. Подключение к данному входу производится
при помощи кабеля Mini Jack – 3xRCA, при этом желтый разъем отвечает за передачу видеосигнала,
а белый и красный – за передачу аудиосигнала.

<

 Аудиовход PC AUDIO IN (Mini−Jack)

Предназначен для подключения стереофонического аудиосигнала. Данный вход синхронизирован
с Y Pb/Cb Pr/Cr и VGA IN видеовходами. Подключение к данному входу производится при помощи
кабеля Mini Jack – 2xRCA.

=

 Аудиовыход COAX. OUT (Mini−Jack)

Предназначен для передачи цифрового многоканального аудиосигнала со встроенного DVD плеера
на внешнее декодирующее устройство. Подключение к данному входу производится при помощи
кабеля Mini Jack – 1xRCA.

>

 Видеовход S−VIDEO IN

Предназначен для подключения внешнего источника сигнала, например, DVD плеера спутникового
ресивера, видеомагнитофона или других устройств, оснащенных S Video видеовыходом.
Для подключения аудиосигнала используйте аудиовход интерфейса AUDIO VIDEO IN.

?

 Интерфейс SCART

Предназначен для подключения внешнего источника сигнала, например, DVD плеера спутникового
ресивера или других устройств, оснащенных интерфейсом SCART. Для обеспечения наиболее
качественного изображения выберите режим RGB, если он поддерживается внешним устройством.
Интерфейс SCART предусматривает передачу стереофонического аудиосигнала, дополнительное
подключение при его использовании не требуется.

@

 Вход RF

Предназначен для подключения антенного кабеля 75 Ом (сигнал эфирной антенны или кабельного
телевидения).

A

 Вход AM

Предназначен для подключения антенны AM диапазона.

B

 Вход FM

Предназначен для подключения антенны FM диапазона.

C

 Вход VGA (D−Sub 15 Pin)

Предназначен для подключения к видеокарте персонального компьютера.

0

 Разъем 12 V

Предназначен для подключения внешнего блока питания.
