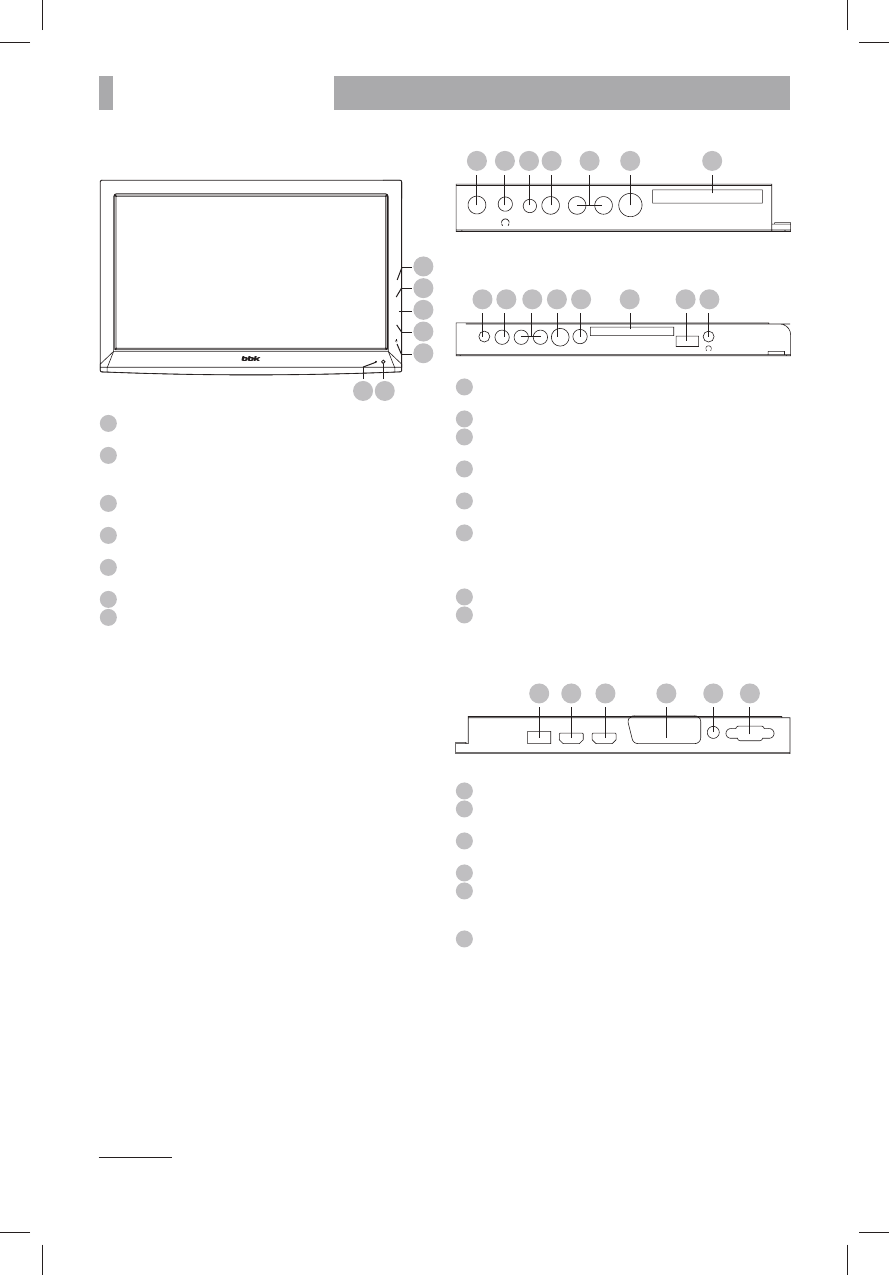

ОБЗОР УСТРОЙСТВА

6

Для моделей 87-й серии

Передняя панель телевизора

6

1

5

4

2
3

7

VOL -

VOL +

MENU

CH -

CH +

SOURCE

1

 Клавиша SOURCE

Выбор режима работы/источника сигнала.

2

 Клавиши CH+ и CH-

Переключение настроенных телевизионных
каналов/перемещение по пунктам меню.

3

 Клавиша MENU

Открытие меню.

4

 Клавиши VOL+ и VOL-

Клавиши регулировки громкости.

5

 Клавиша STANDBY

Рабочий режим/режим ожидания.

6

 ИК-датчик системы дистанционного управления

7

 Индикатор рабочего режима/режима ожидания

Боковая панель телевизора*

14

11

10

8

12

13

9

COAX

YPbPr

VIDEO

L

R

ANT

COMMON INTERFACE

Боковая панель телевизора**

COAX

YPbPr

VIDEO

L

R

ANT

HDMI3

COMMON INTERFACE

11

10

12 13

14

15

8

9

8

  Разъем COAX

Цифровой коаксиальный аудиовыход.

9

  Разъем для подключения наушников

10

  Разъем YPbPr

Компонентный видеовход.

11

  Разъем VIDEO

Композитный видеовход.

12

  Разъем AUDIO L R

Стереофонический аудиовход.

13

 Разъем ANT

Разъем для подключения антенного кабеля
(сигнал эфирной антенны или кабельного
телевидения).

14

  CI-слот для подключения модуля условного доступа

15

 Разъем HDMI 3

Интерфейс

 для передачи сигнала высокой четкости

Нижняя панель телевизора

19

18

16

20

21

17

VGA

PC AUDIO

SCART

HDMI1

HDMI2

USB

16

 USB2.0-порт для подключения внешних устройств

17

  Разъем HDMI 1

Интерфейс для передачи сигнала высокой четкости.

18

  Разъем HDMI 2

Интерфейс для передачи сигнала высокой четкости.

19

  Разъем SCART

20

  Разъем PC AUDIO

Разъем для подключения внешнего источника
аудиосигнала.

21

  Разъем VGA

Разъем для подключения к компьютеру.

* На рисунке схематично изображена панель моделей LEM2287FDT и LEM2487FDT.

** На рисунке схематично изображена панель моделей LEM2687FDT и LEM3287FDT.
