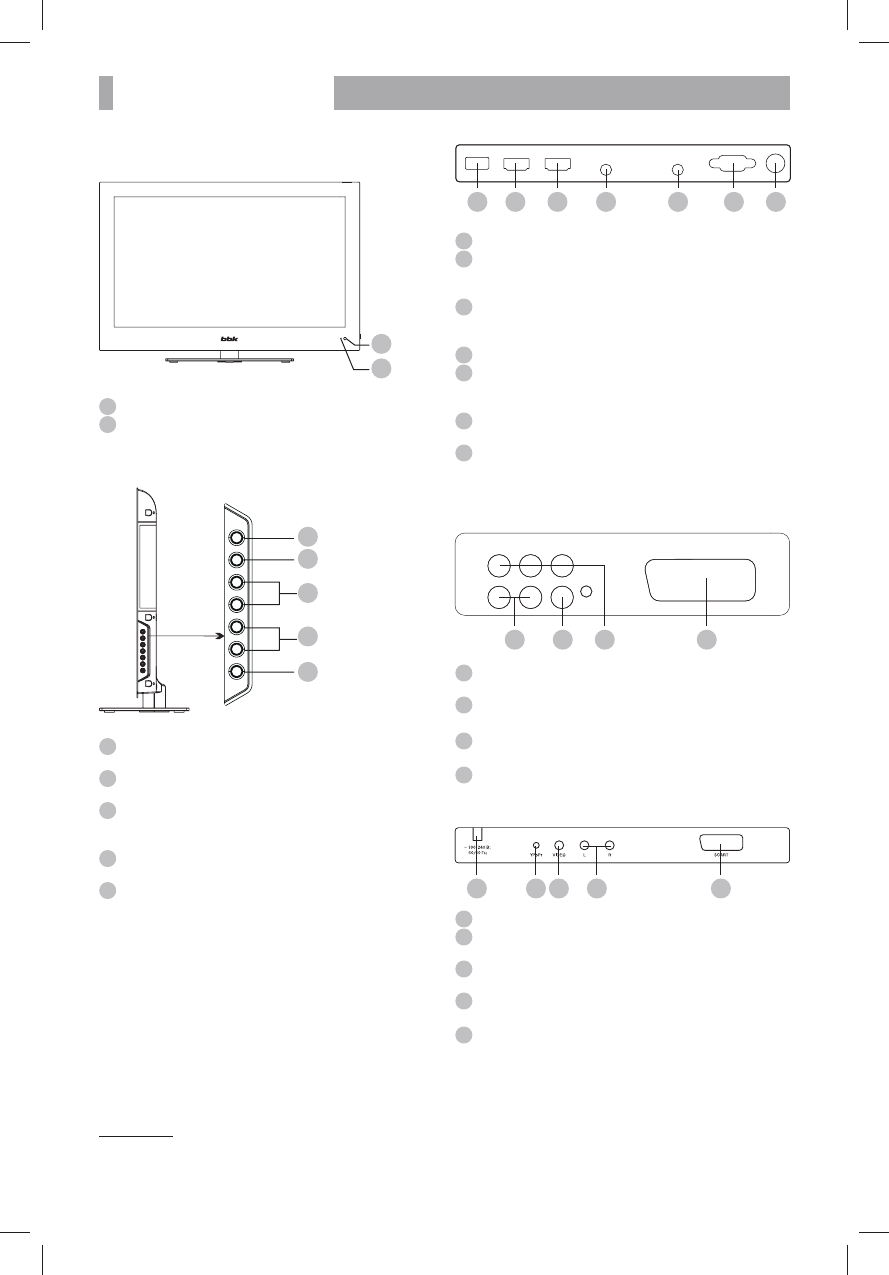

ОБЗОР УСТРОЙСТВА

5

Для моделей 85-й серии

Передняя панель телевизора*

1

2

1

  ИК-датчик системы дистанционного управления

2

  Индикатор рабочего режима/режима ожидания

Боковая панель телевизора

3

5

6

7

4

3

  Клавиша SOURCE

Выбор режима работы/источника сигнала.

4

  Клавиша MENU

Открытие меню.

5

  Клавиши CH + и CH -

Переключение настроенных телевизионных
каналов/перемещение по пунктам меню.

6

  Клавиши VOLUME + и VOLUME -

Клавиши регулировки громкости.

7

  Клавиша STANDBY

Рабочий режим/режим ожидания.

Боковая панель телевизора**

HDMI1

HDMI2

USB

HEADPHONE

PC AUDIO

VGA

RF

13

11

10

8

12

14

9

8

  USB2.0-порт для подключения внешних устройств

9

  Разъем HDMI 2

Интерфейс для передачи сигнала высокой
четкости.

10

  Разъем HDMI 1

Интерфейс для передачи сигнала высокой
четкости.

11

  Разъем для подключения наушников

12

  Разъем PC AUDIO

Разъем для подключения внешнего источника
аудиосигнала.

13

  Разъем VGA

Разъем для подключения к компьютеру.

14

  Разъем RF

Разъем для подключения антенного кабеля (сигнал
эфирной антенны или кабельного телевидения).

Задняя панель телевизора***

15

16

17

18

VIDEO

L

R

Y

Pb

Pr

SCART

15

  Разъем AUDIO L R

Стереофонический аудиовход.

16

  Разъем YPbPr

Компонентный видеовход.

17

  Разъем VIDEO

Композитный видеовход.

18

  Разъем SCART

Задняя панель телевизора****

21

19

22

20

23

19

  Разъем для поключения сетевого кабеля

20

  Разъем YPbPr

Компонентный видеовход.

21

  Разъем VIDEO

Композитный видеовход.

22

  Разъем AUDIO L R

Стереофонический аудиовход.

23

  Разъем SCART.

* На рисунке схематично изображена панель модели LEM2285FDTG.

** Для моделей LEM2285FDTG, LEM2485FDTG, LEM2685FDTG и LEM3285FDTG.

*** Для моделей LEM2285FDTG, LEM2485FDTG и LEM2685FDTG.

**** Для модели LEM3285FDTG.
