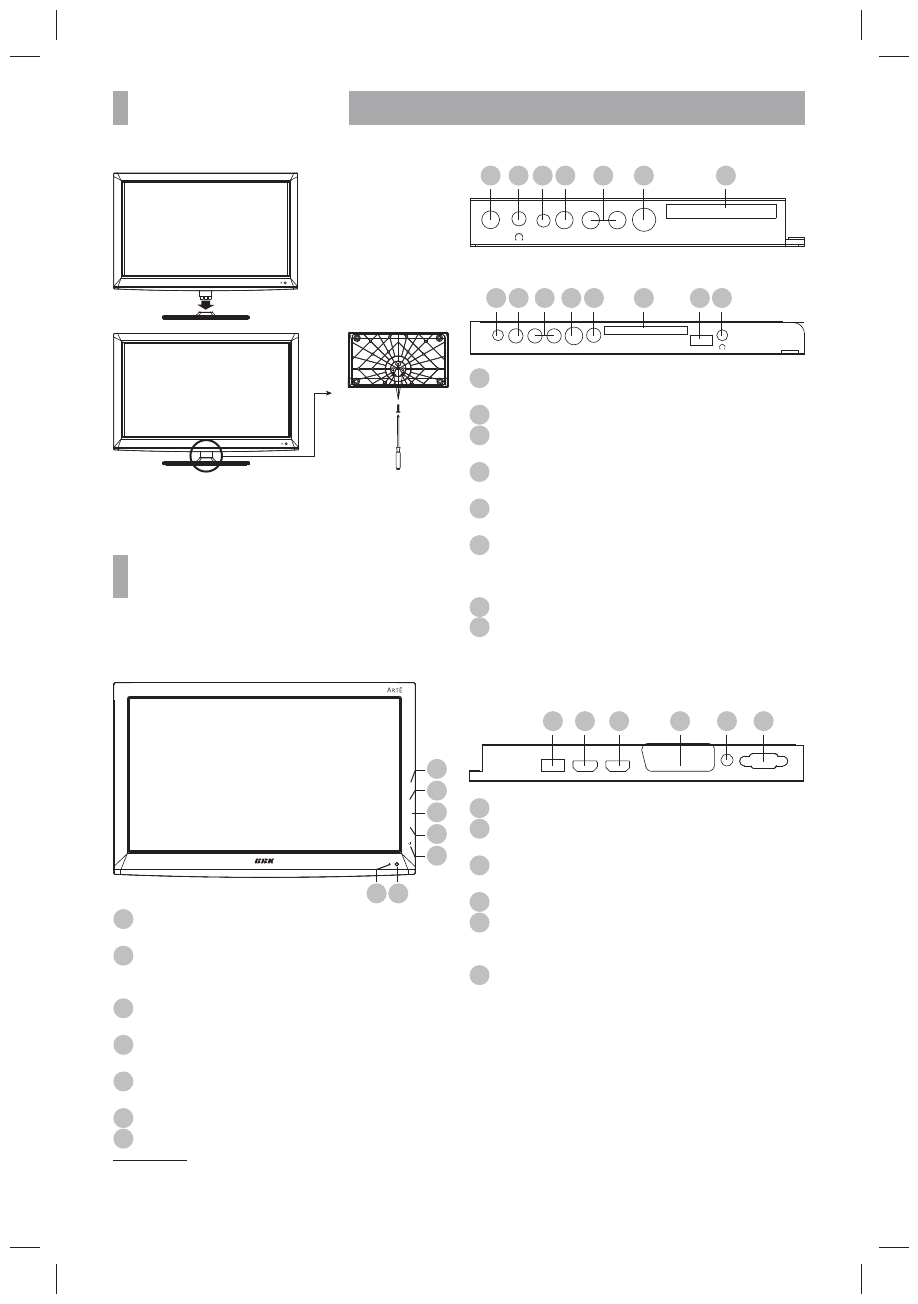

ОБЗОР УСТРОЙСТВА

3

УСТАНОВКА

Для настольного размещения воспользуйтесь
настольной подставкой. Совместите подставку
с телевизором и зафиксируйте винтом, как показано
на рисунке.

ПРИМЕЧАНИЕ

• ТВ возможно разместить на стене с помощью

кронштейнов стандарта VESA.

ОБЩИЙ ВИД ПАНЕЛЕЙ
УПРАВЛЕНИЯ*

Передняя панель телевизора

6

1

5

4

2

3

7

VOL -

VOL +

MENU

CH -

CH +

SOURCE

1

 Клавиша SOURCE

Выбор режима работы/источника сигнала.

2

 Клавиши CH+ и CH-

Переключение настроенных телевизионных
каналов/перемещение по пунктам меню.

3

 Клавиша MENU

Открытие меню.

4

 Клавиши VOL+ и VOL-

Клавиши регулировки громкости.

5

 Клавиша STAND BY

Рабочий режим/режим ожидания.

6

 ИК-датчик системы дистанционного управления

7

 Индикатор рабочего режима/режима ожидания

Боковая панель телевизора**

7

4

3

1

5

6

2

COAX

YPbPr

VIDEO

L

R

ANT

COMMON INTERFACE

Боковая панель телевизора***

2

6

5

3

1

7

8

4

COAX

YPbPr

VIDEO

L

R

ANT

HDMI3

COMMON INTERFACE

1

 Разъем COAX

Цифровой коаксиальный аудиовыход.

2

 Разъем для подключения наушников

3

 Разъем YPbPr

Компонентный видеовход.

4

 Разъем VIDEO

Композитный видеовход.

5

 Разъем AUDIO L R

Стереофонический аудиовход.

6

 Разъем ANT

Разъем для подключения антенного кабеля
(сигнал эфирной антенны или кабельного
телевидения).

7

 CI-слот для подключения модуля условного доступа

8

 Разъем HDMI3

Интерфейс

 для передачи сигнала высокой четкости

Нижняя панель телевизора

4

3

1

5

6

2

VGA

PC AUDIO

SCART

HDMI1

HDMI2

USB

1

 USB-порт

2

 Разъем HDMI 1

Интерфейс для передачи сигнала высокой четкости.

3

 Разъем HDMI 2

Интерфейс для передачи сигнала высокой четкости.

4

 Разъем SCART

5

 Разъем PC AUDIO

Разъем для подключения внешнего источника
аудиосигнала.

6

 Разъем VGA

Разъем для подключения к компьютеру.

* Изображение является схематичным и может не совпадать с реальным.
** Для моделей LEM2267FDT и LEM2467FDT.
*** Для моделей LEM2667FDT и LEM3267FDT.
