ПОДКЛЮЧЕНИЕ И НАЧАЛО РАБОТЫ

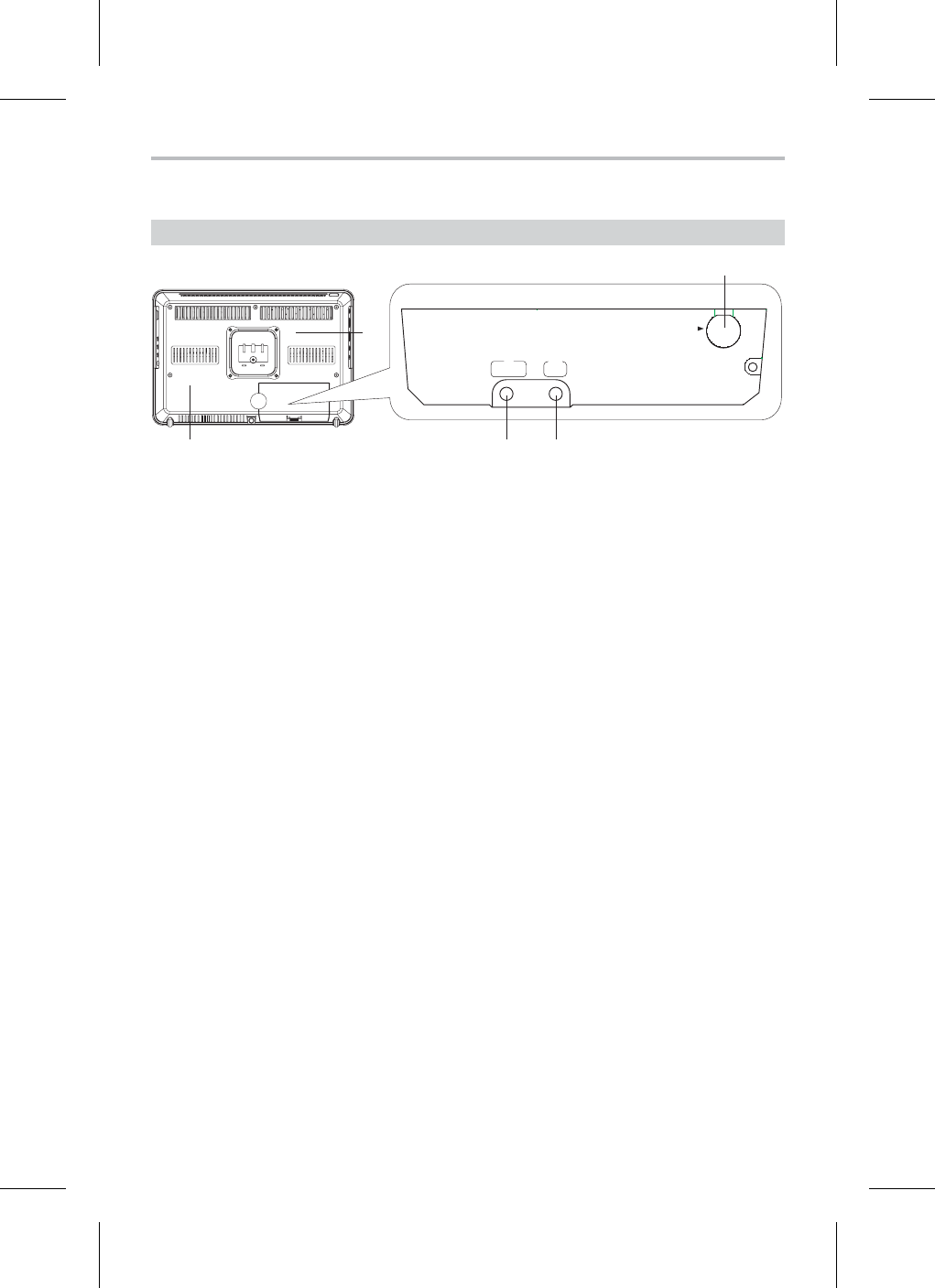

Расположение и назначение коммутационных интерфейсов
Внимание! Перед выполнением подключений убедитесь, что все компоненты находятся
в выключенном состоянии.
:
Интерфейс AUDIO VIDEO IN (Mini−Jack)
Предназначен для подключения внешнего источника сигнала, например, DVD−плеера, спутникового
ресивера, видеомагнитофона и других устройств, оснащенных композитным видеовыходом, а также
для подключения стереофонического аудиосигнала. Подключение к данному входу производится
при помощи кабеля Mini−Jack – 3xRCA, при этом желтый разъем отвечает за передачу видеосигнала,
а белый и красный – за передачу аудиосигнала.
;
Аудиовыход COAX. OUT (Mini−Jack)
Предназначен для передачи цифрового многоканального аудиосигнала со встроенного DVD−плеера
на внешнее декодирующее устройство. Подключение к данному входу производится при помощи
кабеля Mini−Jack – 1xRCA.
<
Вход RF
Предназначен для подключения антенного кабеля 75 Ом (сигнал эфирной антенны или кабельного
телевидения).
=
Разъем UPGRADE
Разъем предназначен для сервисного обслуживания.
ВНИМАНИЕ
Запрещается использовать разъем UPGRADE для подключения персонального компьютера.
>
Разъем 12 V
Предназначен для подключения внешнего блока питания.
:
;
>
<
=
I N
V I D E O
A U D I O
O U T
C O A X
R F
