ОБЗОР УСТРОЙСТВА

5

КОМПЛЕКТАЦИЯ

ЖК-телевизор ...................................................................................1 шт.
Пульт дистанционного управления ..........................................1 шт.
Батарейка ААА ..................................................................................2 шт.
Подставка для телевизора...........................................................1 шт.
Комплект для настенного крепления  .....................................1 шт.
Переходник YPbPr/AV ....................................................................1 шт.
Руководство по эксплуатации с гарантийным талоном ... 1 шт.

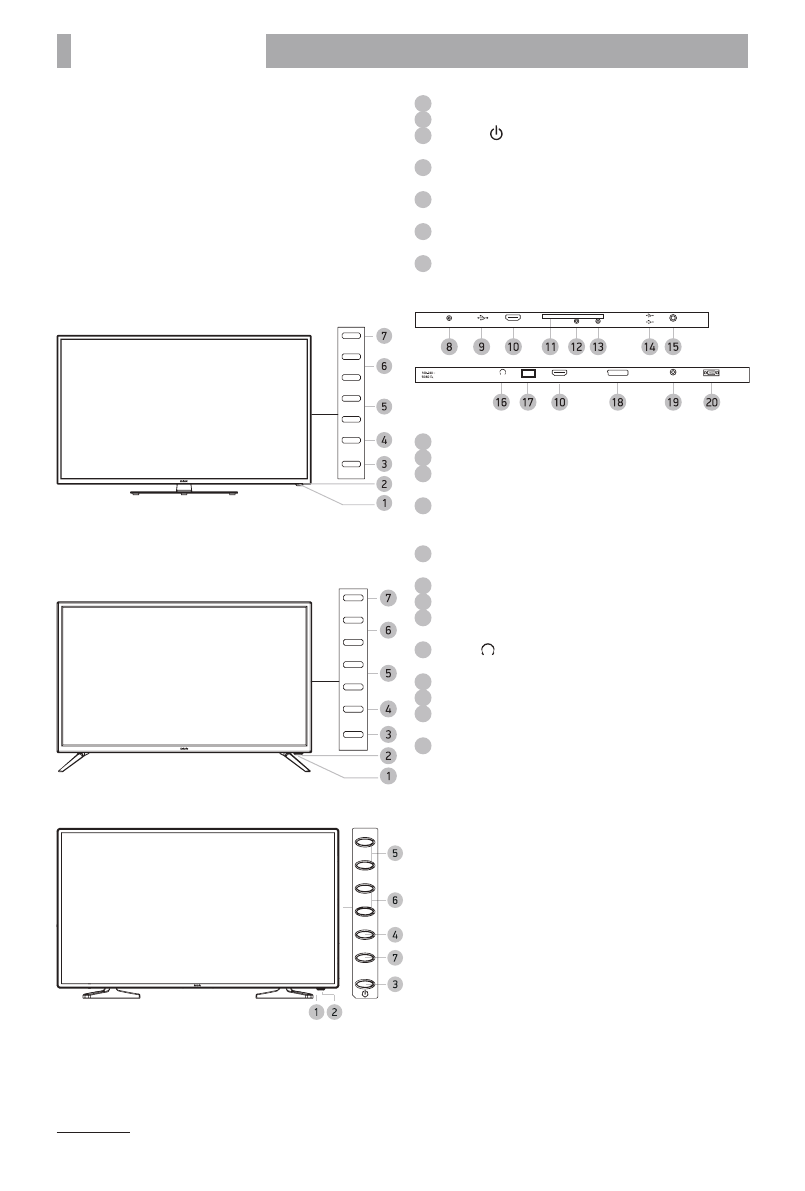

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ*

40LEX-5026/FT2C, 42LEX-5026/FT2C, 50LEX-5026/FT2C,

55LEX-5026/FT2C

SOURCE

CH+

CH-

VOL+

VOL-

MENU

POWER

32LEX-5027/T2C, 40LEX-5027/T2C, 42LEX-5027/FT2C,

50LEX-5027/FT2C, 55LEX-5027/FT2C, 32LEX-5037/T2C,

40LEX-5037/T2C

SOURCE

CH+

CH-

VOL+

VOL-

MENU

POWER

40LEX-5038/FT2C, 42LEX-5038/T2C

SOURCE

CH+

CH-

VOL+

VOL-

MENU

1

Датчик инфракрасного излучения пульта ДУ

2

Индикатор питания

3

Клавиша

Рабочий режим/режим ожидания.

4

Клавиша SOURCE

Выбор источника сигнала.

5

Клавиша MENU

Вызов меню настройки телевизора.

6

Клавиши CH+/-

Переключение каналов.

7

Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

CI

YPbPr

HDMI2

DIGITAL AUDIO

OUT

AV

ANT

USB 1

USB 2

USB 3

EARPHONE

HDMI1

SCART

PC AUDIO IN

PC

LAN

8

 Разъем для подключения ТV-антенны

9

 USB3.0-порт

10

 Разъемы HDMI (HDMI2 с поддержкой MHL)

Интерфейсы для передачи сигнала высокой четкости.

11

 CI-слот

Предназначен для подключения модуля условного
доступа.

12

 Разъем YPrPb

Компонентный видеовход.

13

 Аудиовидеовход AV

14

 USB2.0-порт

15

 DIGITAL AUDIO OUT

Разъем коаксиального цифрового аудиовыхода.

16

 Разъем

Разъем для подключения наушников.

17

 Разъем LAN

18

 Разъем SCART

19

Разъем PC AUDIO IN

Предназначен для подключения внешнего источника.

20

Разъем PC для подключения к компьютеру

* На рисунках схематично изображены панели телевизора. Иллюстрация может отличаться от реального внешнего вида устройства.
