ОБЗОР УСТРОЙСТВА

3

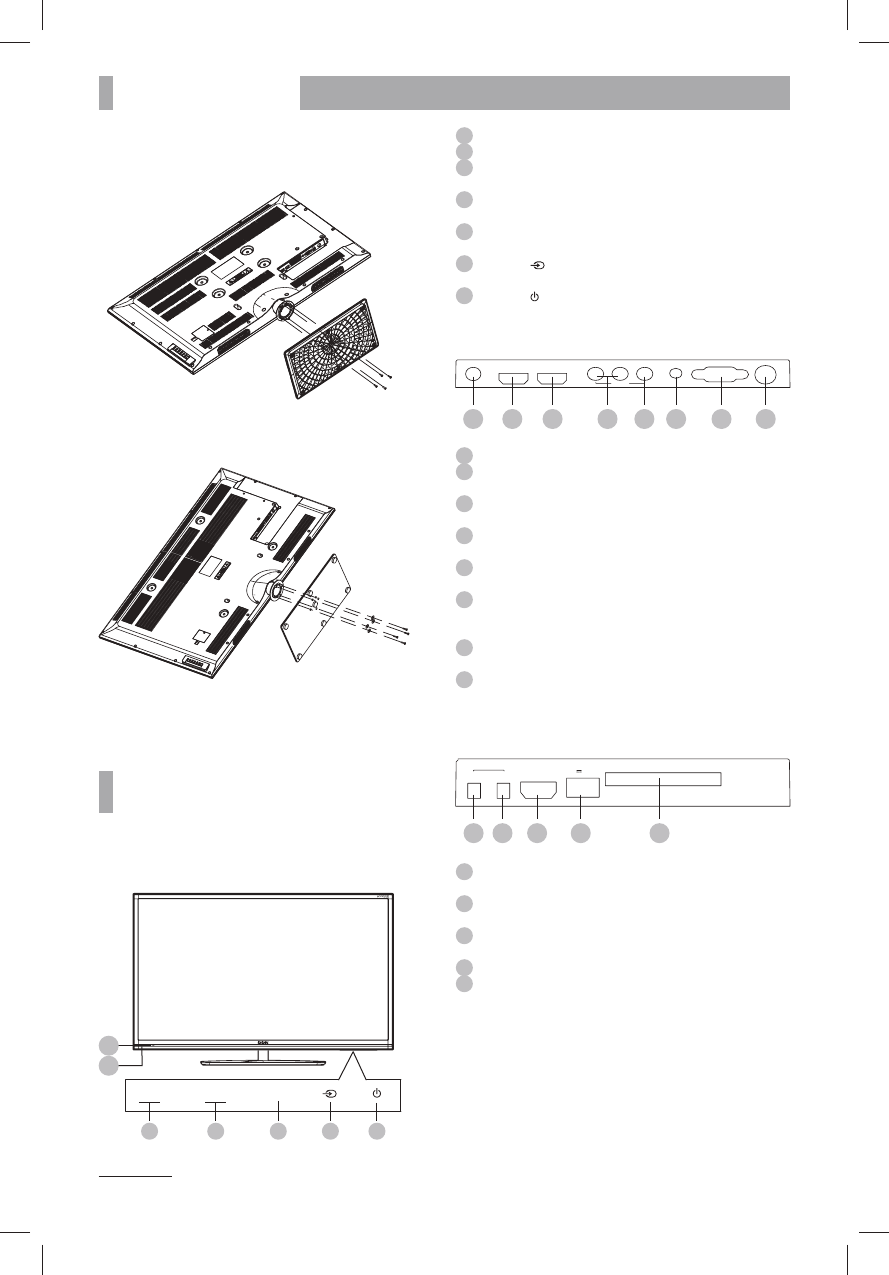

УСТАНОВКА

Для модели 32LEM-1002/T2C

Для моделей 32LEM-3081/T2C, 40LEM-3080/FT2C

Для настольного размещения воспользуйтесь настольной
подставкой. Совместите подставку с телевизором
и зафиксируйте винтом, как показано на рисунке.

ПРИМЕЧАНИЕ

• ТВ возможно разместить на стене с помощью

кронштейнов стандарта VESA.

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

Передняя панель телевизора

1

2

1

5

MENU

6

7

4

VOL + VOL -

3

CH + CH -

1

  ИК-датчик системы дистанционного управления

2

  Индикатор рабочего режима/режима ожидания

3

  Клавиши CH+/-

Переключение каналов.

4

  Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

5

  Клавиша MENU

Вызов меню настройки телевизора.

6

  Клавиша

Выбор источника сигнала.

7

  Клавиша

 Рабочий режим/режим ожидания.

Задняя панель телевизора

1

8

9

10

11

12

13

14

15

HDMI2

HDMI1

R-AUDIO-L

DIGITAL

AUDIO OUT

VIDEO

PC

ANT

AV OUT

PC/DVI

AUDIO

8

  Коаксиальный цифровой аудиовыход

9

  Разъем HDMI 2

Интерфейс для передачи сигнала высокой четкости

10

  Разъем HDMI 1

Интерфейс для передачи сигнала высокой четкости

11

  Разъем R-AUDIO-L

Стереофонический аудиовыход

12

  Разъем VIDEO

Композитный видеовыход

13

  Разъем PC/DVI AUDIO

Разъем для подключения внешнего источника
аудиосигнала

14

  Разъем PC

Разъем для подключения к компьютеру

15

  Разъем ANT

Разъем для подключения антенного кабеля (сигнал
эфирной антенны или кабельного телевидения)

Боковая панель телевизора

1

16 17

18

19

20

USB

5V     500mA

HDMI3

COMMON INTERFACE

COMPONENT

AV

YPbPr

16

  Разъем YPbPr

Компонентный видеовход

17

  Разъем AV

Аудио-видеовход

18

  Разъем HDMI 3

Интерфейс для передачи сигнала высокой четкости

19

  USB-порт для подключения внешних устройств

20

  CI-слот

Разъем для подключения модуля условного доступа

1

 На рисунке схематично изображены панели 32LEM-1002/T2C.
