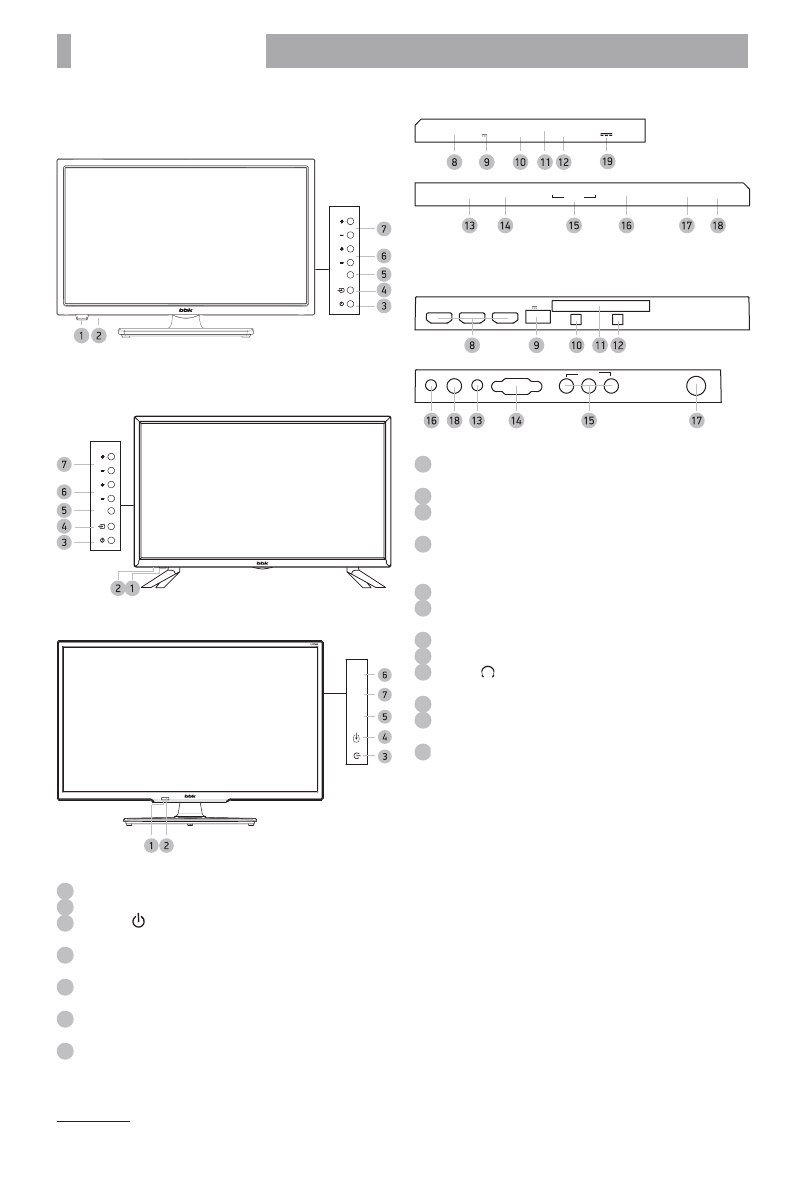

ОБЗОР УСТРОЙСТВА

3

ОБЩИй вИД ПАНЕлЕй УПРАвлЕНИЯ*

Для моделей 19LEM-1015/T2C, 22LEM-1015/FT2C

и 24LEM-1015/T2C

MENU

CH

VOL

Для моделей 32LEM-1015/T2C, 43LEM-1015/FT2C,

32LEM-1018/T2C и 43LEM-1018/FT2C

MENU

CH

VOL

Для модели 28LEM-3081/T2C

CH

MENU

+

-

VO
L

+

-

1

Датчик инфракрасного излучения пульта ДУ

2

Индикатор питания

3

Клавиша

Рабочий режим/режим ожидания.

4

Клавиша SOURCE

Выбор источника сигнала.

5

Клавиша MENU

Вызов меню настройки телевизора.

6

Клавиши CH+/-

Переключение каналов.

7

Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

Для моделей 19LEM-1015/T2C, 22LEM-1015/FT2C

и 24LEM-1015/T2C

YPbPr

AV

HDMI

USB

(5V       500mA)

COMMON INTERFACE

DC IN

R-AUDIO-L

VIDEO

AV OUT

PC AUDIO

IN

PC

ANT

EARPHONE

DIGITAL

AUDIO OUT

Для моделей 28LEM-3081/T2C, 32LEM-1015/T2C,

43LEM-1015/FT2C, 32LEM-1018/T2C и 43LEM-1018/FT2C

YPbPr

AV IN

COMMON INTERFACE

USB

(5V       500mA)

HDMI3

HDMI2

HDMI1

R-AUDIO-L

VIDEO

AV OUT

PC

PC AUDIO

IN

DIGITAL

AUDIO OUT

ANT

EARPHONE

8

 Разъемы HDMI

Интерфейсы для передачи сигнала высокой четкости.

9

 USB2.0-порт

10

 Разъем YPrPb

Компонентный видеовход.

11

 CI-слот

Предназначен для подключения модуля условного
доступа.

12

 Аудиовидеовход AV

13

 Разъем PC AUDIO IN

Предназначен для подключения внешнего источника.

14

 Разъем PC для подключения к компьютеру

15

 Аудиовидеовыход AV

16

 Разъем

Разъем для подключения наушников.

17

 Разъем для подключения ТV-антенны

18

 DIGITAL AUDIO OUT

Разъем коаксиального цифрового аудиовыхода.

19

  Разъем для подключения адаптера питания**

* На рисунках схематично изображены передние панели телевизоров соответствующих серий.

** Только для моделей 19LEM-1015/T2C и 22LEM-1015/FT2C.
