ОБЗОР

УСТРОЙСТВА

3

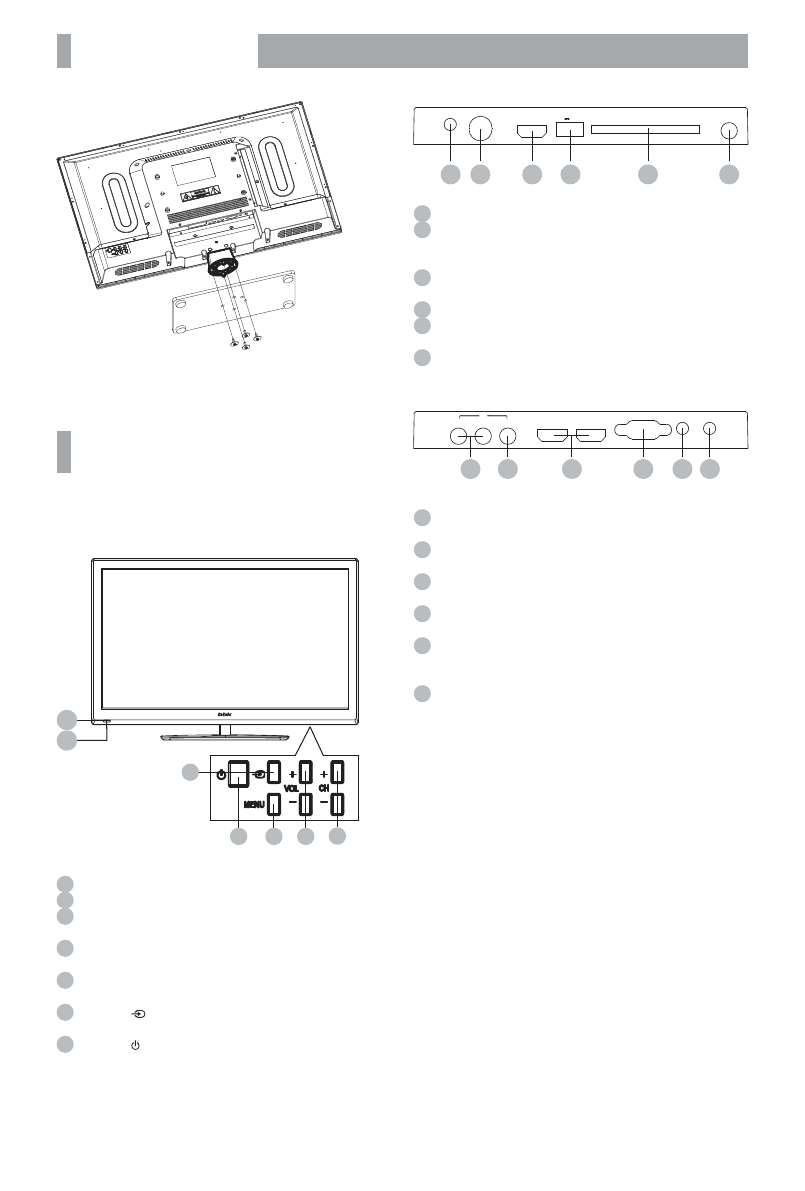

УСТАНОВКА

Для

настольного

размещения

воспользуйтесь

настольной

подставкой

.

Совместите

подставку

с

телевизором

и

зафиксируйте

винтом

,

как

показано

на

рисунке

.

ПРИМЕЧАНИЕ

•

ТВ

возможно

разместить

на

стене

с

помощью

кронштейнов

стандарта

 VESA.

ОБЩИЙ

ВИД

ПАНЕЛЕЙ

УПРАВЛЕНИЯ

Передняя

панель

телевизора

2

1

5

6

7

4

3

1

ИК

-

датчик

системы

дистанционного

управления

2

Индикатор

рабочего

режима

/

режима

ожидания

3

Клавиши

 CH+/-

Переключение

каналов

.

4

Клавиши

 VOL+/-

Увеличение

/

уменьшение

уровня

громкости

.

5

Клавиша

 MENU

Вызов

меню

настройки

телевизора

.

6

Клавиша

Выбор

источника

сигнала

.

7

Клавиша

Рабочий

режим

/

режим

ожидания

.

Боковая

панель

телевизора

DIGITAL

AUDIO OUT

ANT

8

9

10

11

12

13

AV

HDMI3

USB

(5V      500mA)

COMMON INTERFACE

8

Разъем

 AV

9

Разъем

 ANT

Разъем

для

подключения

антенного

кабеля

 (

сигнал

эфирной

антенны

или

кабельного

телевидения

)

10

Разъем

 HDMI

Интерфейс

для

передачи

сигнала

высокой

четкости

11

  USB-

порт

для

подключения

внешних

устройств

12

  CI-

слот

Разъем

для

подключения

модуля

условного

доступа

13

Коаксиальный

цифровой

аудиовыход

Нижняя

панель

телевизора

14

15

16

17

18 19

YPbPr

PC/DVI

AUDIO

PC

HDMI2

HDMI1

R-AUDIO-L

VIDEO

AV

14

Разъем

 AUDIO L R

Стереофонический

аудиовыход

15

Разъем

 VIDEO

Композитный

видеовыход

16

Разъем

 HDMI

Интерфейс

для

передачи

сигнала

высокой

четкости

17

Разъем

 PC

Разъем

для

подключения

к

компьютеру

18

Разъем

 PCI/DVI AUDIO

Разъем

для

подключения

внешнего

источника

аудиосигнала

19

Разъем

 YPrPb

Компонентный

видеовход
