ПОДКЛЮЧЕНИЕ; Задняя панель DVD-плеера; Нижняя панель телевизора; Метод А - BBK 32LEM-1002/T2C - Инструкция по эксплуатации - Страница 8

ПОДКЛЮЧЕНИЕ

6

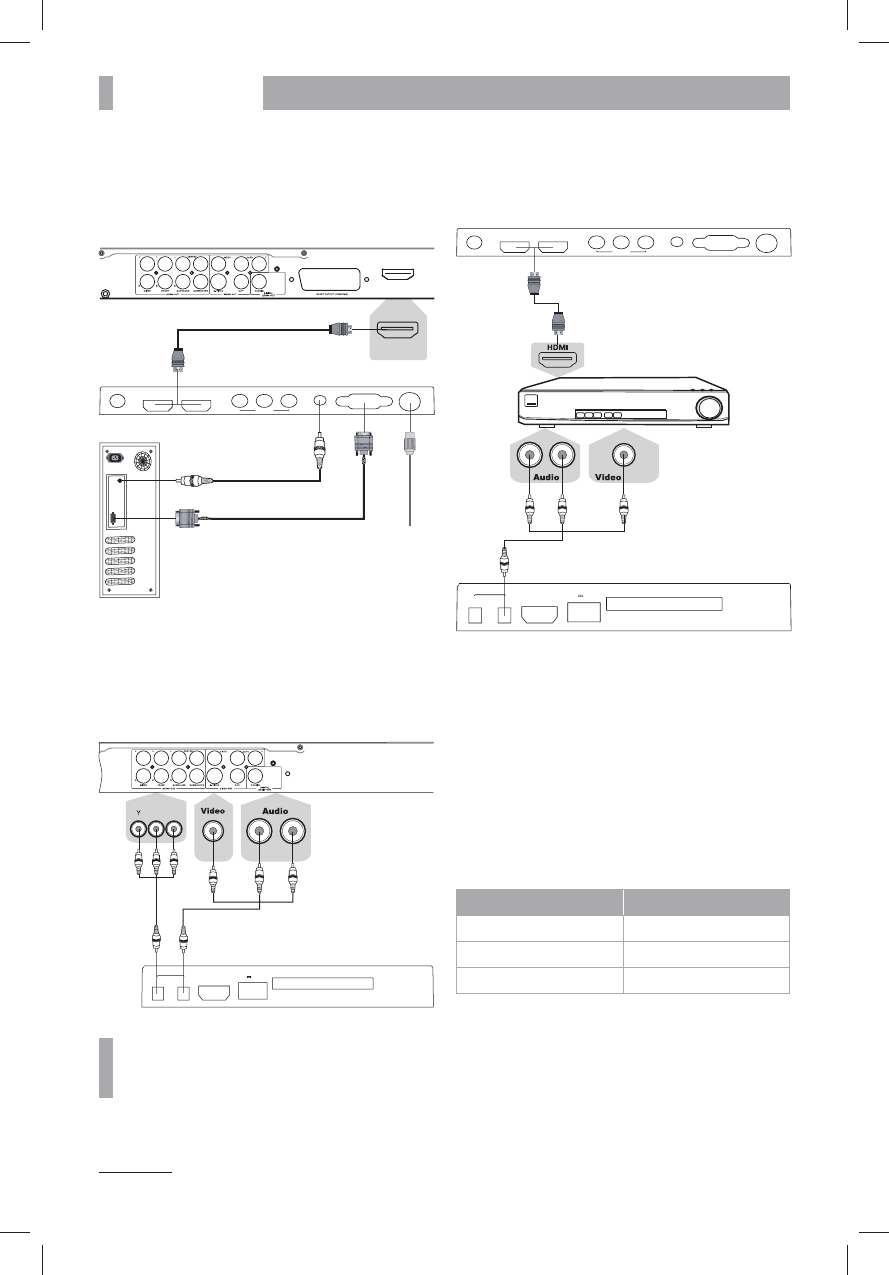

ПОДКЛЮЧЕНИЕ ТВ-АНТЕННЫ

И УСТРОЙСТВ ПО HDMI- И VGA-

ИНТЕРФЕЙСАМ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все компоненты

выключены.

HDMI

Задняя панель DVD-плеера

Персональный компьютер

ТВ-антенна

Нижняя панель телевизора

1

HDMI2

HDMI1

R-AUDIO-L

DIGITAL

AUDIO OUT

VIDEO

PC

ANT

AV OUT

PC/DVI

AUDIO

ПОДКЛЮЧЕНИЕ К DVD-ПЛЕЕРУ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

Pb Pr

Задняя панель DVD-плеера

Боковая

панель

телевизора

1

USB

5V     500mA

HDMI3

COMMON INTERFACE

COMPONENT

AV

YPbPr

AV-переходник + AV-кабель

ПРИМЕЧАНИЕ

• При подключении через компонентный видеовыход

для передачи  аудиосигнала необходимо использовать
разъем AV.

1

 На рисунке схематично изображены боковая и нижняя панель 32LEM-1002/T2C.

ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ

РЕСИВЕРАМ И ЦИФРОВЫМ

ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ

Внимательно прочитайте инструкцию по подключению.

Нижняя панель телевизора

1

Боковая панель телевизора

1

Спутниковый ресивер/

Цифровой телевизионный тюнер

Метод А

Метод В

HDMI2

HDMI1

R-AUDIO-L

DIGITAL

AUDIO OUT

VIDEO

PC

ANT

AV OUT

PC/DVI

AUDIO

USB

5V     500mA

HDMI3

COMMON INTERFACE

COMPONENT

AV

YPbPr

AV-переходник + AV-кабель

Метод А

Для подключения композитного видеосигнала

и аудиосигнала используйте AV-переходник

и аудиовидеокабель (в комплектацию не входит).

Метод B

Для просмотра каналов высокого разрешения с внешнего
спутникового ресивера используйте разъем HDMI
для подключения к телевизору. Если ваш ресивер
оборудован цифровым видеовыходом DVI, воспользуйтесь
специальным переходником HDMI-DVI для подключения к
телевизору с помощью кабеля HDMI (в комплектацию
не входит).

Соответствие штекеров AV-переходника

при подключении к YPbPr-входу

Цвет штекера

Цвет разъема YPrPb

Желтый

Зеленый

Красный

Красный

Белый

Синий
